Pilot Lines, Control Valve Top To Pilot Signal Manifold

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8117994	1	Bracket	-
5	4720798	1	Hydraulic Hose	-
7	4713480	1	Hydraulic Hose	-
9	4713482	1	Hydraulic Hose	-
12	4474669	1	Hose	SUB FOR 4655858
13	4455995	1	Hydraulic Hose	SUB FOR 4484593
15	4713483	1	Hydraulic Hose	-
17	4713485	1	Hydraulic Hose	-
19	4713486	1	Hydraulic Hose	-
20	4713487	1	Hydraulic Hose	-
22	4713488	1	Hydraulic Hose	-
24	4436269	2	Hydraulic Hose	-
28	A852122	8	Adapter Fitting	-
28	957366	1	O-Ring	-
29	A852123	1	Adapter Fitting	-
29	957366	1	O-Ring	-
34	4154670	10	Elbow Fitting	SUB FOR A852322
34	957366	1	O-Ring	-
35	4208913	3	Adapter Fitting	-
35	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
37	A852422	1	Tee Fitting	-
37	957366	1	O-Ring	-
38	A852433	1	Tee Fitting	-
38	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
39	A852522	1	Tee Fitting	-
39	957366	1	O-Ring	-
41	4208910	5	Tee Fitting	-
41	4509180	1	O-Ring	-
47	XCL-29	1	Hose Clamp	SUB FOR 4193848
48	-	3	Part 30	J271025 NLA
48	19M7402	3	Cap Screw	M10 X 25, SUB FOR J901025
48	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
56	4303099	1	Adapter Fitting	-
56	957366	1	O-Ring	-
68	4720697	1	Hydraulic Hose	-
69	4720698	1	Hydraulic Hose	-
70	4720779	1	Hydraulic Hose	-

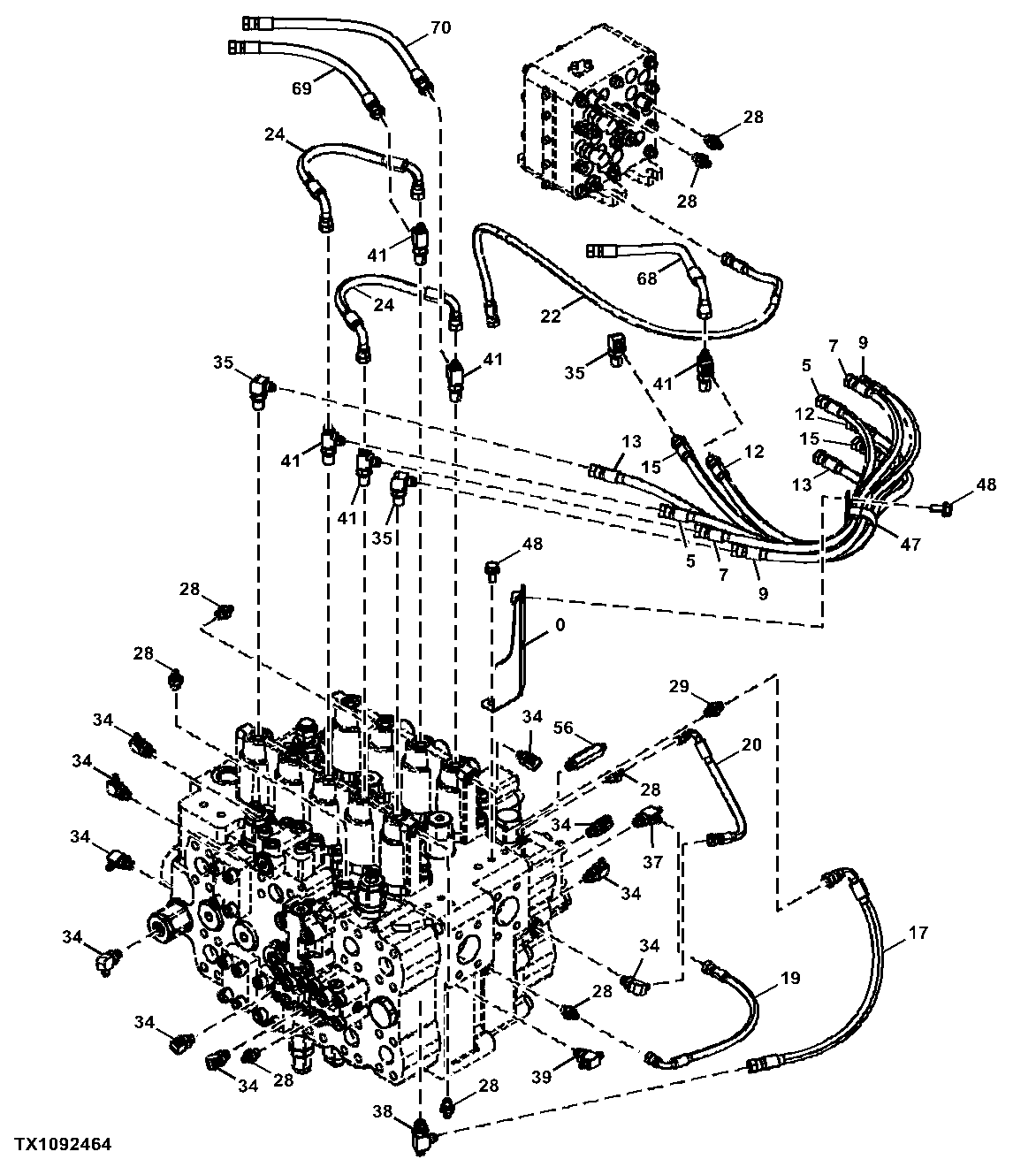

Pilot Lines, Control Valve Top To Pilot Signal Manifold

Нет текстового описания
