Открытый узел

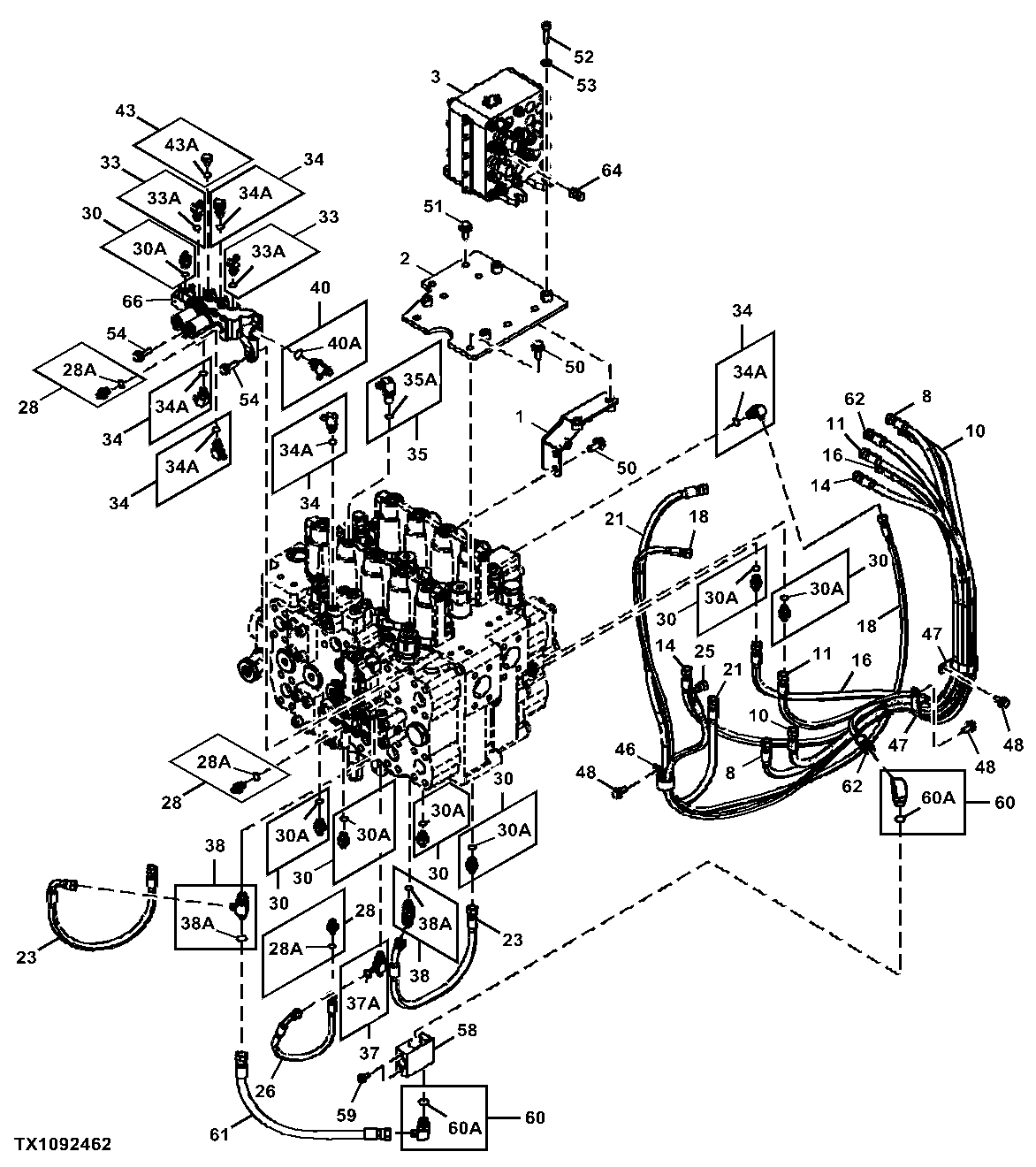

Pilot Lines (Control Valve Bottom To Pilot Signal Manifold)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8118678	1	Bracket	-
2	8118702	1	Plate	-
3	4718276	1	Valve	-
8	4715783	1	Hydraulic Hose	-
10	4715784	1	Hydraulic Hose	-
11	4715785	1	Hydraulic Hose	-
14	4715786	1	Hydraulic Hose	-
16	4634376	1	Hydraulic Hose	-
18	4712899	1	Hydraulic Hose	FYA60018579 NLA; ALSO ORDER 4327315
18	4327315	1	Hose Guard	-
21	AT46299	1	Hydraulic Hose	SUB FOR 4364413
23	4635248	2	Hydraulic Hose	SUB FOR 4213401
25	4713489	1	Hydraulic Hose	-
26	TH4713810	1	Hydraulic Hose	SUB FOR 4713810
28	A852122	3	Adapter Fitting	-
30	A852133	7	Adapter Fitting	-
33	A852222	2	Union Fitting	-
34	4154670	5	Elbow Fitting	SUB FOR A852322
35	4208913	1	Adapter Fitting	-
37	A852422	1	Tee Fitting	-
38	A852433	2	Tee Fitting	-
40	4208909	1	Tee Fitting	-
43	A885002	1	Plug	-
46	XCL-29	1	Hose Clamp	SUB FOR 4190264
47	XCL-29	2	Hose Clamp	SUB FOR 4193848
48	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
48	19M7402	3	Cap Screw	M10 X 25, J271025 NLA, SUB FOR J901025
50	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
50	19M8011	4	Cap Screw	M12 X 30, J271230 NLA, SUB FOR J901230
51	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
51	19M7403	2	Cap Screw	M12 X 35, J271235 NLA, SUB FOR J901235
52	19M8338	4	Screw	M10 X 40, SUB FOR J781040
53	24M7028	4	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
54	19M7550	2	Cap Screw	M10 X 35, J271035 NLA, SUB FOR J901035
54	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
58	FYA00005105	1	Valve	-
59	19M7881	2	Screw	M8 X 20, J260820 NLA, SUB FOR J900820
59	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
60	A852333	2	Elbow Fitting	-
61	4710438	1	Hydraulic Hose	-
62	4715782	1	Hydraulic Hose	-
64	4650482	1	Plug	-
66	FYB60001292	1	Solenoid Valve	Components On Separate Page, SUB FOR 9316552 AND 9316553
28A	957366	3	O-Ring	-
30A	4297380	7	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
33A	957366	2	O-Ring	-
34A	957366	5	O-Ring	-
35A	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
37A	957366	1	O-Ring	-
38A	4297380	2	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
40A	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
43A	4506418	1	O-Ring	-
60A	4297380	2	O-Ring	SUB FOR 4622346, 4509180 AND 4674883

Pilot Lines (Control Valve Bottom To Pilot Signal Manifold)
