Left Boom Cylinder, 7.1 and 8.4 m, Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYA00048970G	1	Cylinder	Left Boom, 4698978 NLA
1	FXB00001371	1	Hydraulic Cylinder Barrel	-
1	-	1	Part 5	PG202180 NLA, ORDER FXB00001371, REMAN
2	FXB00001376	1	Piston Pin	-
2	-	1	Part 9	PG202181 NLA, ORDER FXB00001376, REMAN
3	0978103	1	Cylinder Head	-
4	0379905	1	Bushing	-
5	0160706	1	Snap Ring	-
6	0964305	1	Seal	SUB FOR 4S01028
7	0978104	1	Packing	-
8	0242706	1	Ring	SUB FOR 4S00082
9	0978105	1	Ring	-
10	A811200	1	O-Ring	-
11	0717603	1	Ring	-
12	0343305	8	Cap Screw	-
13	0812105	1	Bearing	-
14	0702902	1	Piston	-
15	0392305	1	Ring	SUB FOR 0394007 OR 4S01027
16	0702704	2	Ring	SUB FOR 0978106 OR 4S00758
17	0394008	2	Ring	SUB FOR 4S01103
18	0812107	1	Nut	-
19	0379815	1	Set Screw	-
20	0109124	1	Ball	-
23	4251767	4	Seal	-
24	0978201G	1	Oil Line	SUB FOR 0978201
25	0978202G	1	Oil Line	SUB FOR 0978202
26	955612	2	O-Ring	-
27	19M8734	8	Screw	M14 X 45, SUB FOR M341445
28	0978109	1	Band	-
29	0702706	2	Half Clamp	-
30	19M9169	4	Cap Screw	M14 X 50, SUB FOR 0379919
31	12M7068	5	Lock Washer	14 mm, SUB FOR 0456005
32	4720559	1	Clamp	-
33	T84067	1	Screw	SUB FOR 0379918
34	0978110	1	Band	-
35	0379821	2	Half Clamp	-
36	0417614	1	Bolt	-
37	0168014	1	Spring Washer	-
38	0643016	1	Bleed Valve	-
39	0952505	1	Fitting	-
40	1179107	2	Plug	-
50	FYA00004898	1	Hydraulic Cylinder	-
80	4653861	1	Seal Kit	-
90	-	1	Part 48	0978111 NLA
1A	-	1	Part 3	NSEP
1B	4609098	1	Bushing	SUB FOR 0702501
2A	-	1	Part 7	NSEP
2B	4609098	1	Bushing	SUB FOR 0379802

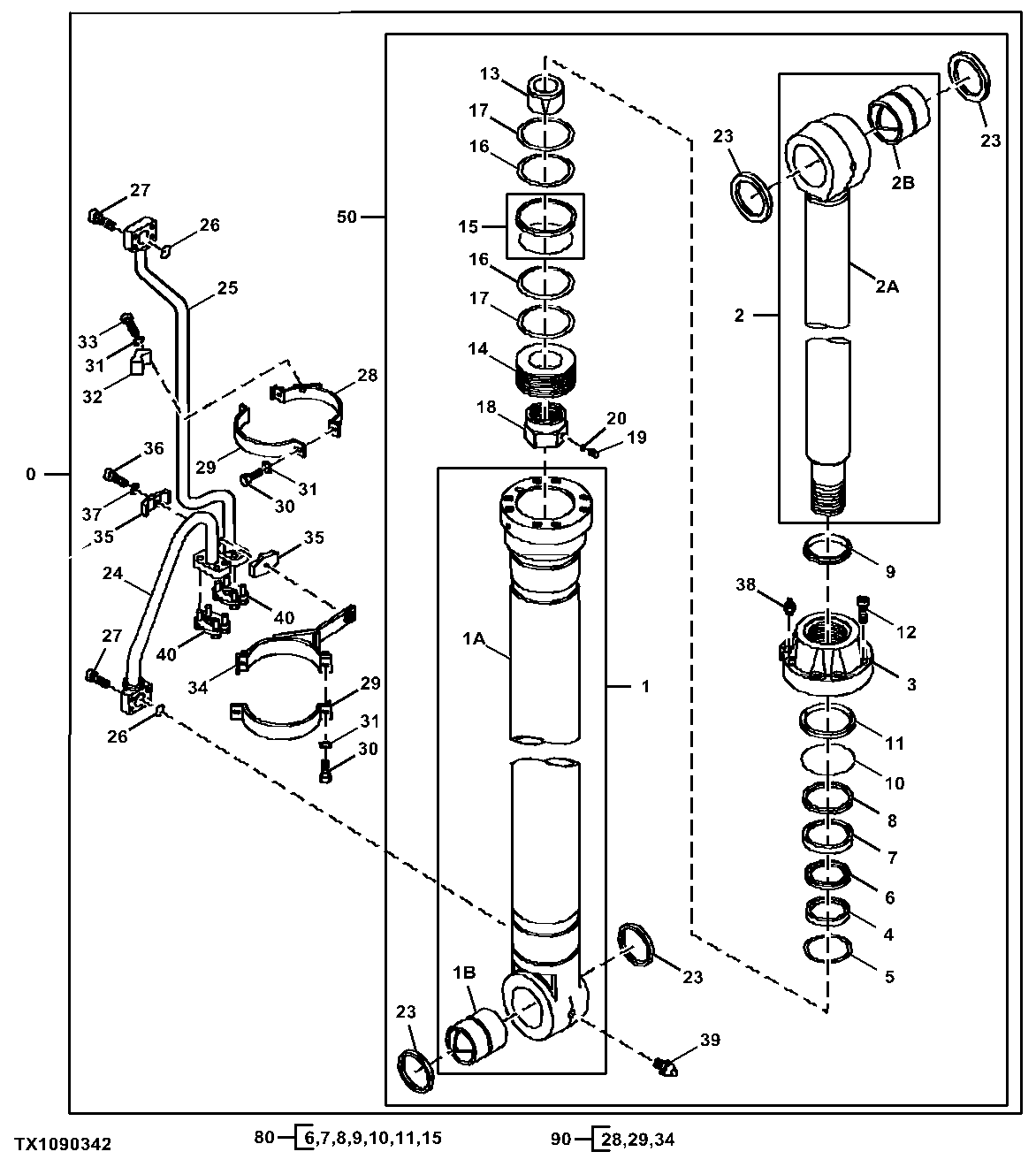

Left Boom Cylinder, 7.1 and 8.4 m, Components

Нет текстового описания
