Открытый узел

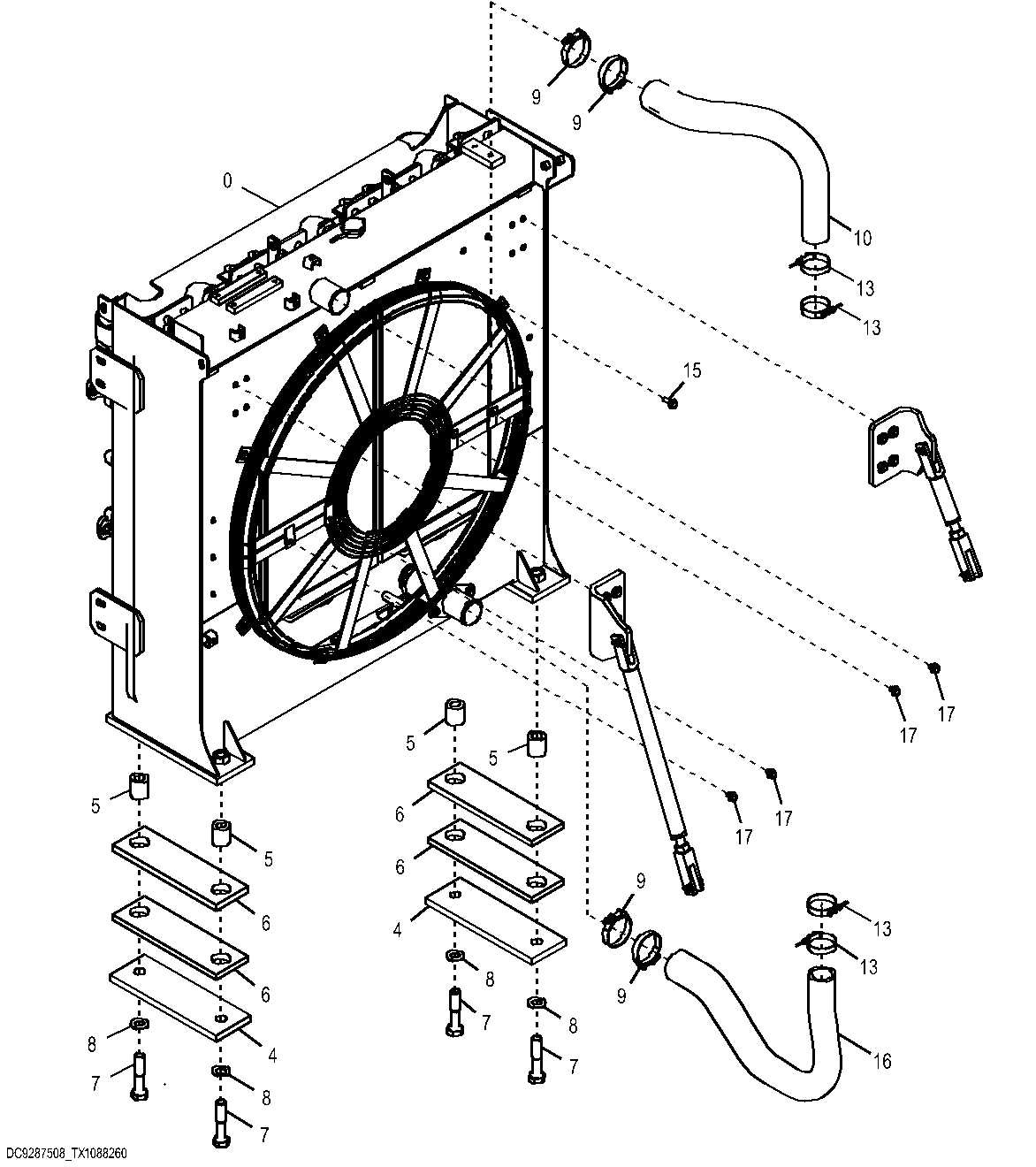

Intercooler and Radiator Support

Intercooler and Radiator Support

Intercooler and Radiator Support

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Intercooler and Radiator Support

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	Components On Separate Page Furnish Components, 4713818 NLA
4	4640310	2	Retainer	-
5	4244270	4	Spacer	-
6	4640570	4	Isolator	-
7	19M8991	4	Cap Screw	M27 X 140, SUB FOR J932706
8	24M7086	4	Washer	28 X 50 X 4 mm, SUB FOR A590127
9	4285237	4	Hose Clamp	-
10	3116653	1	Hose	-
13	4263764	4	Hose Clamp	-
15	-	8	Part 10	J271235 NLA
15	19M7403	8	Cap Screw	M12 X 35, SUB FOR J901235
15	24M7345	8	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
16	3116654	1	Hose	-
17	-	4	Part 14	J271220 NLA
17	19M8017	4	Cap Screw	M12 X 20, SUB FOR J901220
17	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
