Hydraulic Lines, Control Valve To Swing Motor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYA40011389	1	Bracket	-
1	-	2	Part 2	J271225 NLA
1	19M7872	2	Cap Screw	M12 X 25, SUB FOR J901225
1	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
3	T77858	4	O-Ring	SUB FOR 4187308
4	T72216	2	O-Ring	SUB FOR 4508805
6	19M8734	8	Screw	M14 X 45, SUB FOR M341445
8	4189860	2	Clamp	SUB FOR 4053599
9	14M7275	1	Nut	M12, SUB FOR J950012
10	19M7753	1	Cap Screw	M12 X 70, SUB FOR J901270
11	12H301	1	Lock Washer	1/2", SUB FOR A590912
14	4636813	2	Hydraulic Hose	-
16	971489	4	O-Ring	-
17	R29424	8	Flange Fitting	SUB FOR 986910
18	19M7576	16	Screw	M10 X 30, SUB FOR J781030
21	4202103	5	Clamp	-
22	19M7363	5	Cap Screw	M12 X 60, SUB FOR J901260
23	24M7047	5	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
24	9727822	4	Clamp	-
25	9727633	1	Clamp	-
26	4702048	1	Hydraulic Hose	-
30	8118326	1	Pipe	-
31	8121807	1	Pipe	-
33	FF535279	1	Hydraulic Hose	SUB FOR 4700790

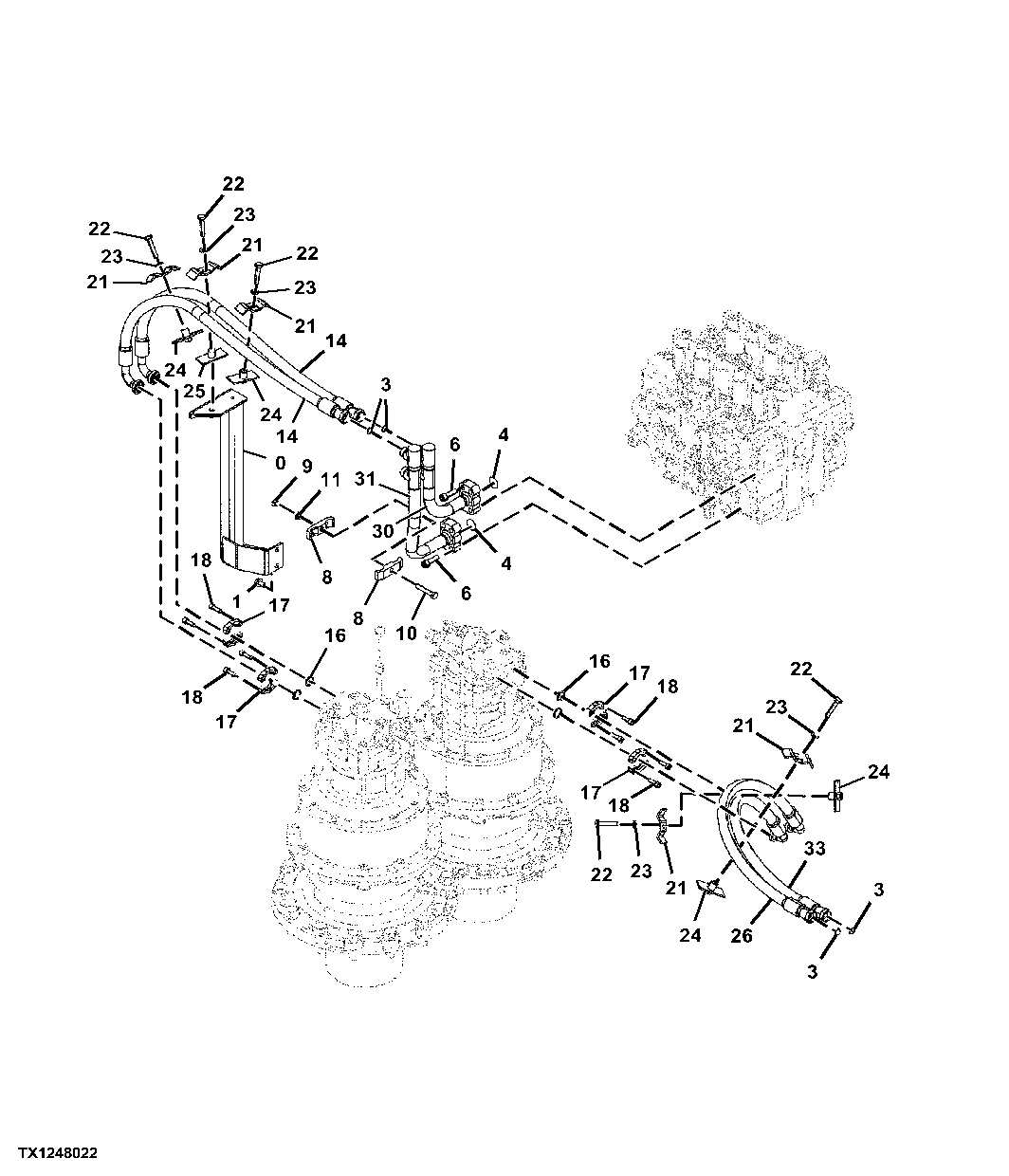

Hydraulic Lines, Control Valve To Swing Motor

Нет текстового описания
