Fan Drive Motor Components (Intercooler and Radiator)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	7056788	1	Bracket	SUB FOR 7048518
4	19M7403	6	Cap Screw	M12 X 35, J271235 NLA, SUB FOR J901235
4	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
5	4634936	1	Motor	-
6	19M7493	2	Cap Screw	M12 X 40, SUB FOR .J921240
7	24M7047	4	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
8	14M7275	2	Nut	M12, SUB FOR J950012
11	24M7338	1	Washer	17 X 30 X 3 mm, SUB FOR J222016
13	14M7289	1	Nut	M16, SUB FOR J953016
16	4637942	2	Hydraulic Hose	SUB FOR 4637942
17	R29424	4	Flange Fitting	SUB FOR Z986910
18	19M8337	8	Screw	M10 X 30, SUB FOR M341030
19	T59014	2	O-Ring	SUB FOR Z971489
20	4282549	1	Hydraulic Hose	-
21	4489342	1	Adapter Fitting	-
21	4506416	1	O-Ring	-
22	4315207	1	Adapter Fitting	-
23	4465189	1	Nut	-
24	24M7051	1	Washer	21 X 37 X 3 mm, SUB FOR A590120
25	T28949	2	Clamp	SUB FOR 4187308
31	8117626	1	Cover	SUB FOR 8104307
32	4249324	5	Washer	-
32	19M8011	5	Cap Screw	M12 X 30, J281230 NLA, SUB FOR J901230
34	3111222	1	Coupling	-
35	19M8446	6	Screw	M8 X 20, SUB FOR M341236
52	4713872	1	Hydraulic Hose	-
53	T77858	2	O-Ring	SUB FOR 4187308
62	19M7402	2	Cap Screw	M10 X 25, J271025 NLA, SUB FOR J901025
62	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
63	4313431	1	Hydraulic Hose	-
64	4716771	1	Hydraulic Hose	-
31A	8099997	1	Cover	-
31B	4644056	1	Isolator	-
31C	4660468	1	Isolator	-
31D	4660401	1	Isolator	-

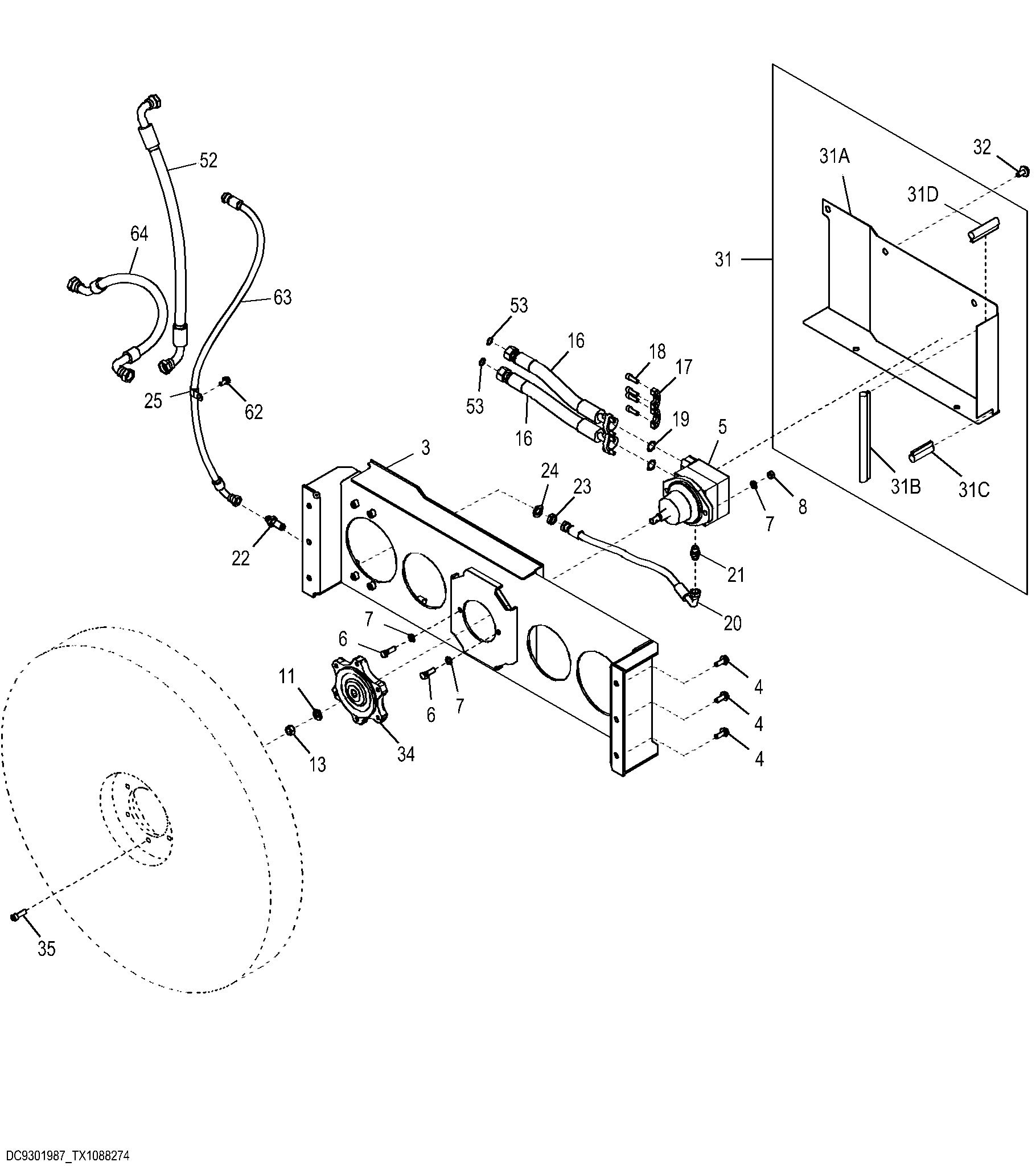

Fan Drive Motor Components (Intercooler and Radiator)

Нет текстового описания
