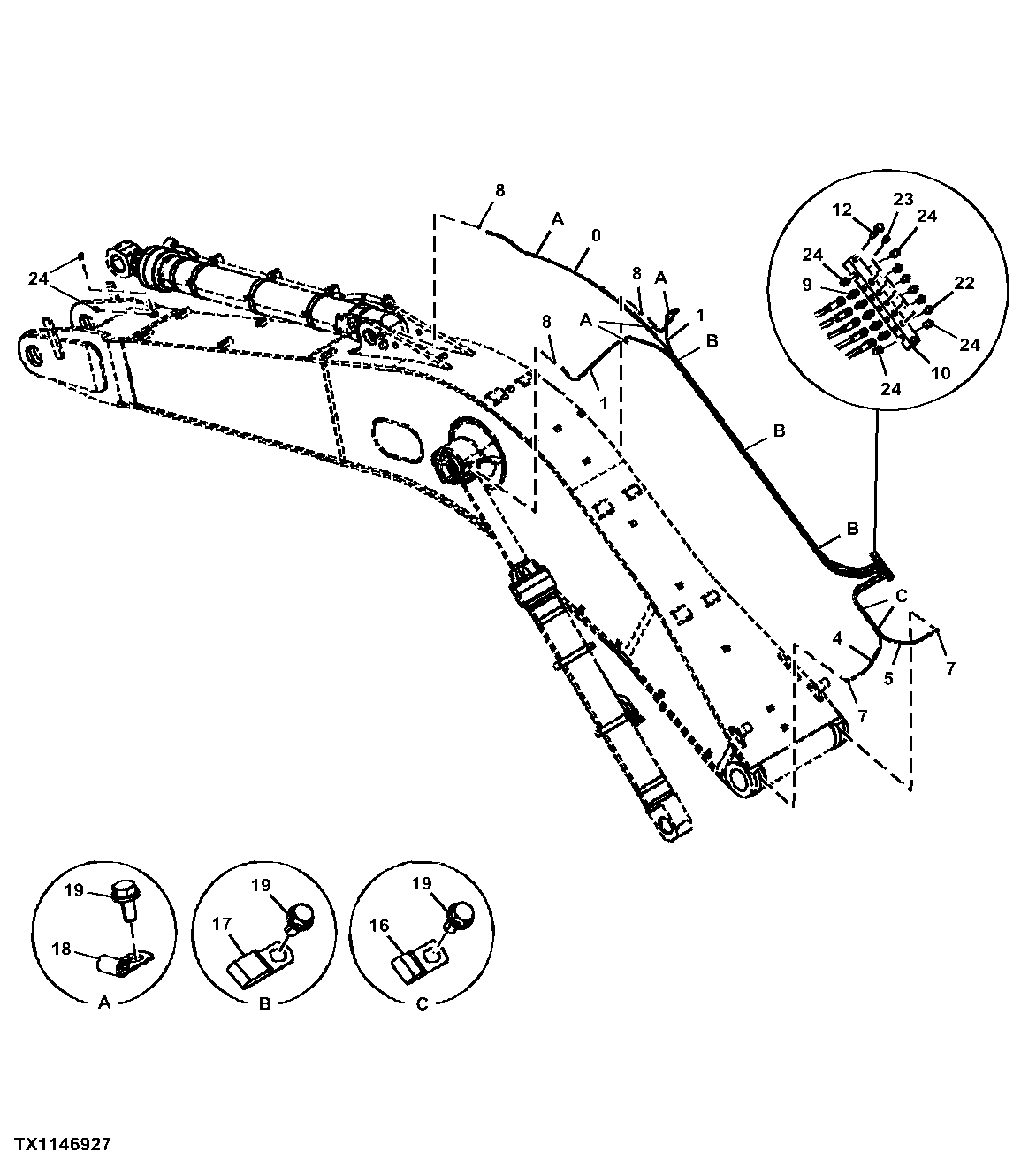

Boom Lubricate Lines (Mass Excavating)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT217958	1	Hydraulic Hose	SUB FOR 4272715
1	4296626	2	Hose	-
4	AE42281	1	Hydraulic Hose	SUB FOR 4248695
5	4207933-S	1	Hydraulic Hose	SUB FOR 4221265
7	4154656	2	Elbow Fitting	-
8	4154655	3	Elbow Fitting	-
9	4154651	5	Adapter Fitting	-
10	4646046	1	Manifold	-
12	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
12	19M7658	2	Cap Screw	M10 X 50, SUB FOR J901050
12	-	2	Part 9	J271050 NLA
16	4192018	2	Clip	-
17	T152608	3	Clamp	SUB FOR 4252877
18	4190261	4	Clip	-
19	-	9	Part 15	J271025 NLA
19	19M7402	9	Cap Screw	M10 X 25, SUB FOR J901025
19	24M7346	9	Washer	11 X 20 X 2 mm, SUB FOR J222010
22	JD7769	5	Lubrication Fitting	SUB FOR TH100364
23	M800462	5	Plug	SUB FOR 94-2022
24	94-2023	6	Fitting Plug	-

Boom Lubricate Lines (Mass Excavating)

Нет текстового описания
