Открытый узел

Arm Lubricate Lines (Standard)

Arm Lubricate Lines (Standard)

Arm Lubricate Lines (Standard)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

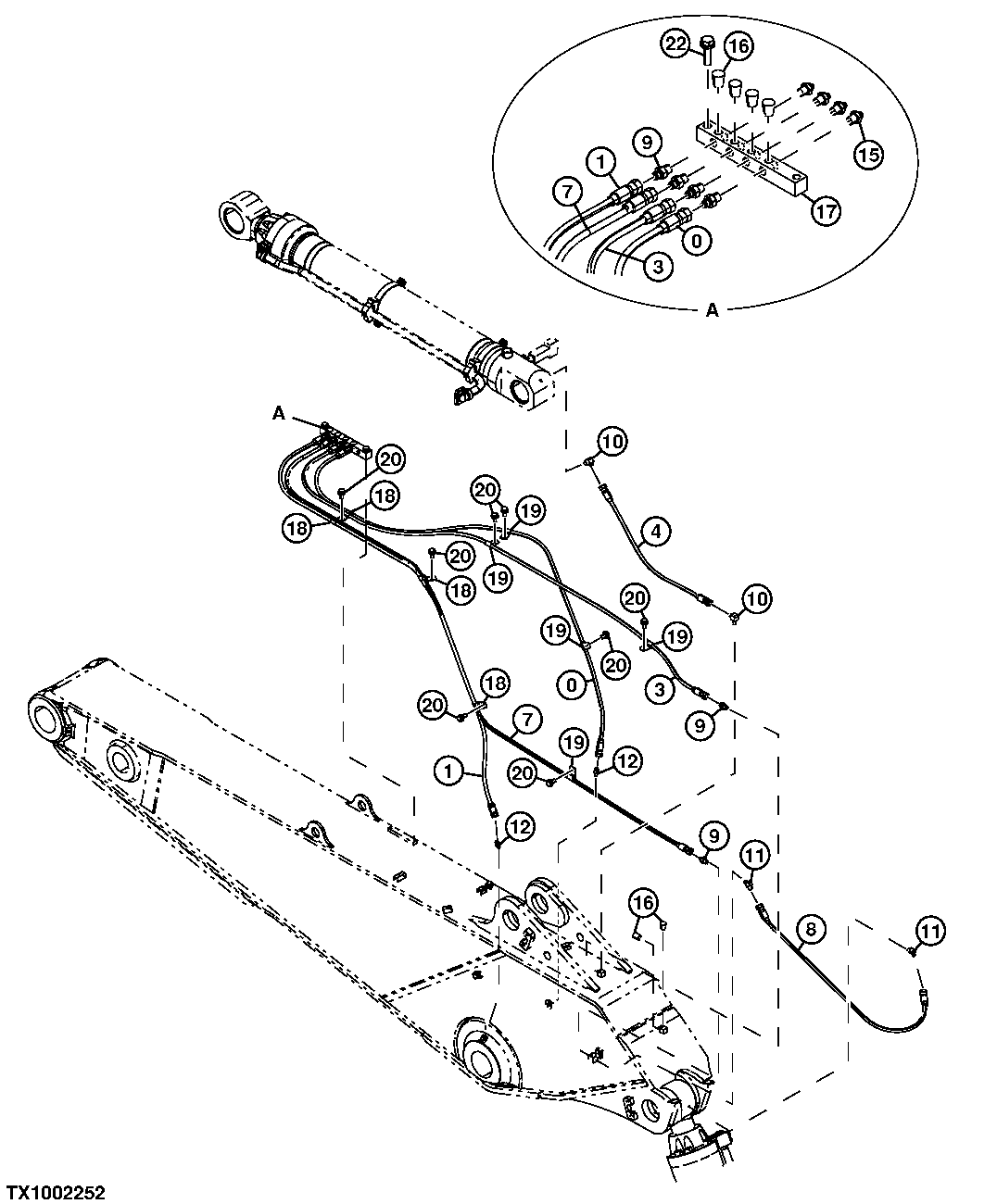

Arm Lubricate Lines (Standard)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4258878	1	Hydraulic Hose	-
1	4258880	1	Hydraulic Hose	-
3	4453286	1	Hydraulic Hose	-
4	4437282	1	Hydraulic Hose	(SUB FOR 4203102)
7	4267669	1	Hydraulic Hose	-
8	4351853	1	Hydraulic Hose	-
9	4154651	6	Adapter Fitting	-
10	4154656	2	Elbow Fitting	-
11	4154655	2	Elbow Fitting	-
12	4298744	2	Adapter Fitting	-
15	JD7769	4	Lubrication Fitting	(SUB FOR TH100364)
16	M800462	6	Plug	(SUB FOR 94-2022)
17	4646047	1	Manifold	-
18	4192018	4	Clip	-
19	4190261	5	Clip	-
20	-	8	Part 16	(J271025 NLA)
20	19M7402	8	Cap Screw	M10 X 25, (SUB FOR J901025)
20	24M7346	8	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
22	-	2	Part 19	(J271050 NLA)
22	19M7658	2	Cap Screw	M10 X 50, (SUB FOR J901050)
22	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
