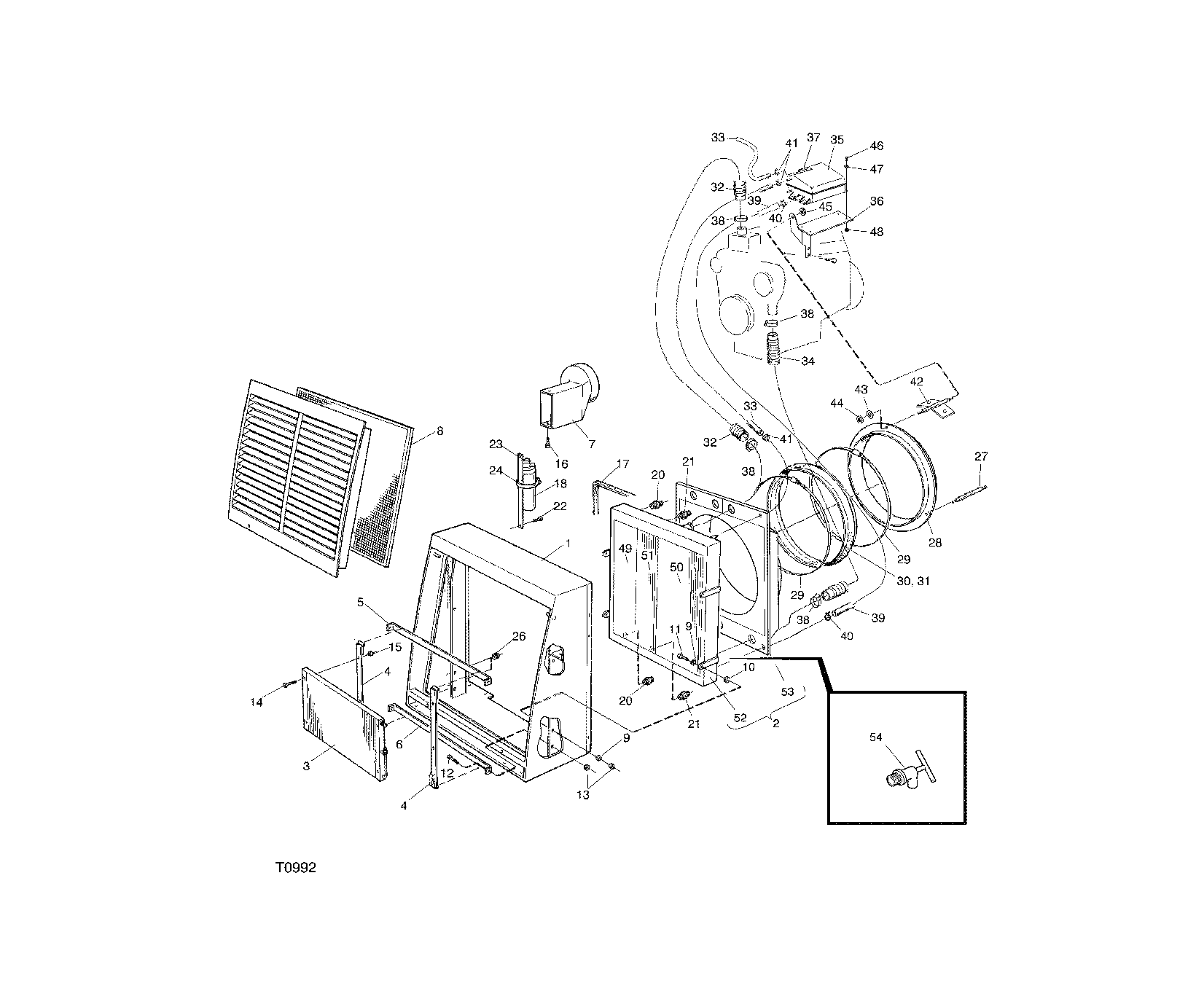

ENGINE COOLING SYSTEM F038322 11 6 ( 214 - ) T0992 [T0992]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F039368	1	BRACKET	-
2	F023638	1	COOLER	-
2	F055142	1	COOLER	-
2	F054917	1	COOLER	-
3	F040526	1	CONDENSOR	-
4	F020914	2	BRACKET	-
5	F023823	1	BRACKET	-
6	F023824	1	BRACKET	-
7	F022985	1	INLET	-
8	F019700	1	FRAME	-
9	F003339	10	WASHER	-
10	F024438	6	WASHER	-
11	F003538	4	SCREW	-
12	F003532	2	SCREW	-
13	F003564	6	NUT	-
14	F042100	4	SCREW	-
15	F003584	4	LOCK NUT	-
16	F003540	2	SCREW	-
17	F023909	1	SEAL	-
18	F025382	1	FILTER	-
20	F045285	2	NIPPLE	-
21	F005063	2	NIPPLE	-
22	F003519	2	SCREW	-
23	F023997	1	FLAT BAR	-
24	F003678	1	HOSE CLAMP	-
26	F015541	2	CONDUIT ENTRY	-
27	F001027	1	ROD	-
28	F000900	1	RING	-
29	F003846	2	HOSE CLAMP	-
30	F005940	1	SEAL	-
31	F005942	1	HOSE	-
32	F601335	1	HOSE-COOLER	-
32	F022906	1	HOSE	-
33	F039456	1	HOSE	-
34	F022905	1	HOSE	-
35	F026697	1	EXPANSION TANK	-
36	F038684	1	CONSOLE	-
36	F600931	1	CONSOLE	-
37	F026891	1	CAP	-
38	F003677	4	HOSE CLAMP	-
39	F039555	1	HOSE-COOLER	-
40	F003671	1	HOSE CLAMP	-
41	F017157	3	HOSE CLAMP	-
42	F036820	1	BRACKET	-
43	F003339	1	WASHER	-
44	F003588	1	LOCK NUT	-
45	F003591	1	LOCK NUT	-
46	F003520	4	SCREW	-
47	F031864	4	WASHER	-
48	F024627	4	NUT	-
49	F028824	1	COOLER ELEMENT	-
49	F055602	1	COOLER ELEMENT	-
50	F028822	1	COOLER	-
50	F055600	1	COOLER ELEMENT	-
51	F028823	1	COOLER ELEMENT	-
51	F055601	1	COOLER ELEMENT	-
52	F054669	1	FRAME	-
52	F055603	1	FRAME	-
53	F054670	1	FAN HOUSING	-
53	F055599	1	FAN HOUSING	-
54	F054919	1	TAP	-

ENGINE COOLING SYSTEM F038322 11 6 ( 214 - ) T0992 [T0992]
