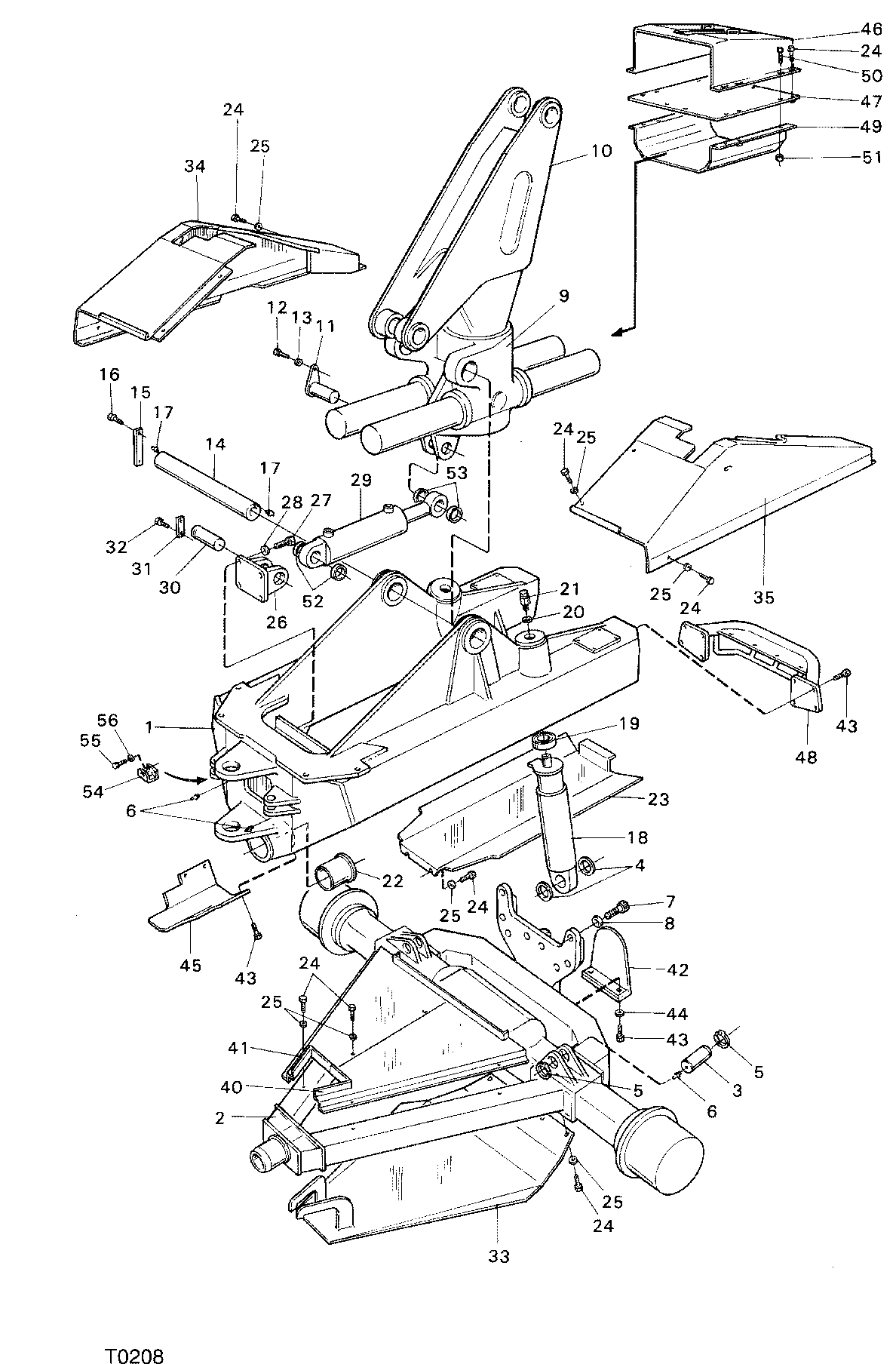

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F044954 51 4 T0208 [T0208]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F016088	1	FRONT FRAME ASSY	-
2	-------	1	O-RING	-
3	F018510	2	SHAFT	-
4	F018512	4	SPACER	-
5	F002832	4	CIRCLIP	-
6	F003732	4	GREASE NIPPLE	-
7	F010787	8	SCREW	-
8	F002581	8	Lock Washer	-
9	-------	1	O-RING	-
10	-------	1	O-RING	-
11	F016120	1	SHAFT	-
12	F003549	1	SCREW	-
13	F005012	1	Lock Washer	-
14	F001280	1	SHAFT	-
15	F001294	1	Strap	-
16	F003551	2	SCREW	-
17	F003728	2	GREASE NIPPLE	-
18	-------	2	O-RING	-
19	F022717	2	SPHERICAL BEARING	-
20	F022726	2	SEAL	-
21	F016310	2	BANJO CONNECTION	-
22	F006709	1	BUSHING	-
23	F022289	1	PLATE	-
24	F003540	22	SCREW	-
25	F003340	18	WASHER	-
26	F016129	1	BRACKET	-
27	F024734	4	CAP SCREW	-
28	F002581	4	Lock Washer	-
29	-------	1	O-RING	-
30	F016121	1	SHAFT	-
31	F014570	1	WASHER	-
32	F003532	2	SCREW	-
33	F020904	1	UNDERSHIELD	-
34	F020930	1	COVER PLATE	-
35	F020936	1	COVER PLATE	-
40	F022228	1	PLATE	-
41	F022229	1	PLATE	-
42	F022254	1	UNDERSHIELD	-
43	F003549	14	SCREW	-
44	F003341	2	WASHER	-
45	F032857	1	COVER	-
46	F023952	1	CASE	-
47	F023955	1	BOTTOM PLATE	-
48	F023901	1	BRACKET	-
49	F039624	1	BRACKET	-
50	F003416	4	SCREW	-
51	F003588	4	LOCK NUT	-
52	F016149	2	SPACER	-
53	F016150	2	SPACER	-
54	F025567	1	BRACKET	-
55	F003523	2	SCREW	-
56	F003338	2	WASHER	-
57	F003610	1	WASHER	-

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F044954 51 4 T0208 [T0208]
