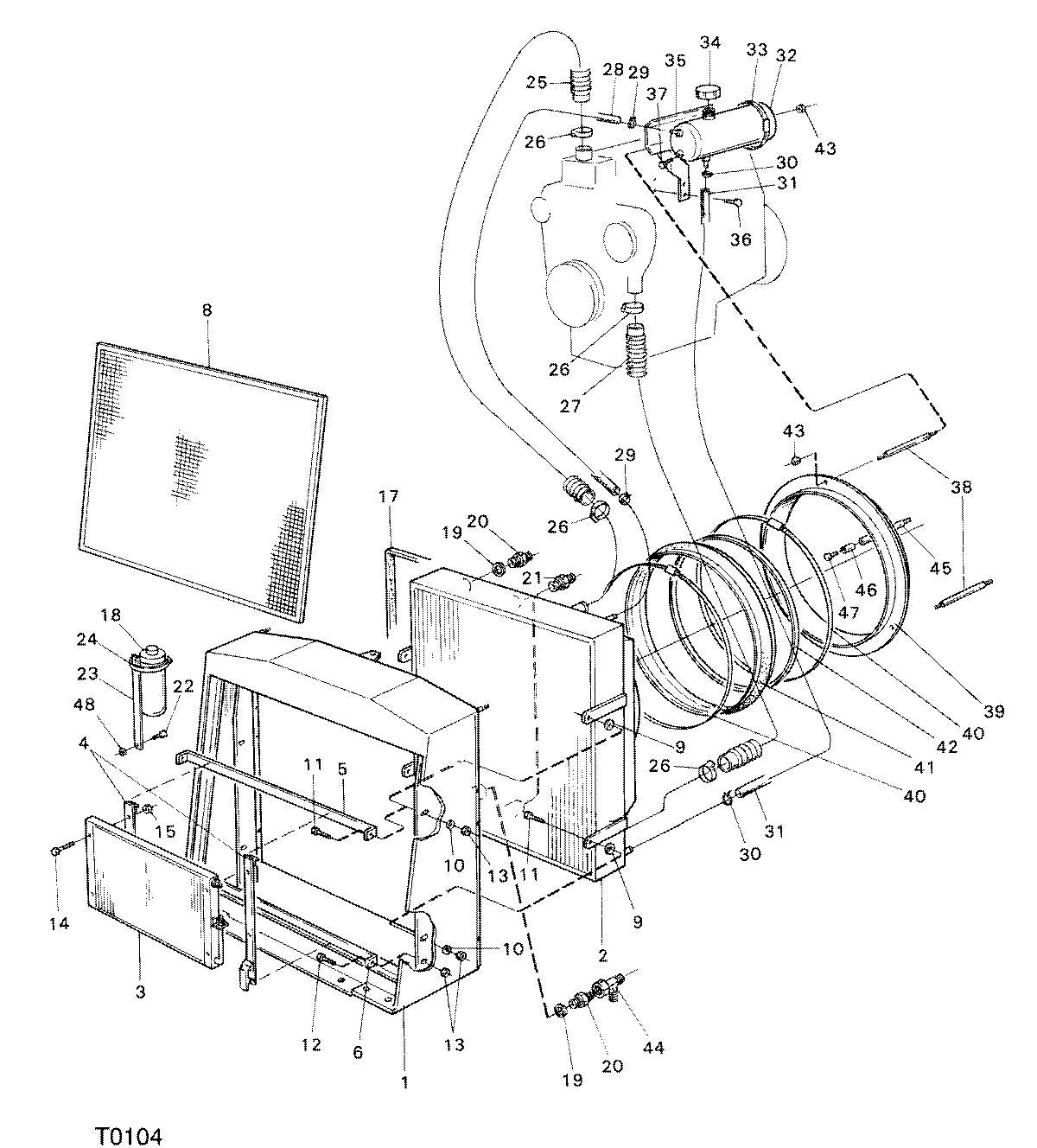

ENGINE COOLING SYSTEM F044954 11 8 T0104 [T0104]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F019442	1	COOLER MOUNTING	-
2	F023638	1	COOLER	-
3	-------	1	O-RING	-
4	F020914	2	BRACKET	-
5	F023823	1	BRACKET	-
6	F023824	1	BRACKET	-
8	F019700	1	FRAME	-
9	F024438	4	WASHER	-
10	F003339	6	WASHER	-
11	F003536	4	SCREW	-
12	F003532	2	SCREW	-
13	F003564	6	NUT	-
14	F020190	4	SCREW	-
15	F003584	4	LOCK NUT	-
16	F003540	2	SCREW	-
17	F023909	1	SEAL	-
18	-------	1	O-RING	-
19	F005170	2	SEAL RING	-
20	F024635	2	NIPPLE	-
21	F005063	2	NIPPLE	-
22	F003519	1	SCREW	-
23	F023997	1	FLAT BAR	-
24	F003678	1	HOSE CLAMP	-
25	F022905	1	HOSE	-
26	F003677	4	HOSE CLAMP	-
27	F022906	1	HOSE	-
28	F025140	1	HOSE	-
29	F017157	2	HOSE CLAMP	-
30	F017157	2	HOSE CLAMP	-
31	F025139	1	HOSE	-
32	F001511	1	EXPANSION TANK	-
33	F001465	2	Hose Clamp	-
34	F005536	1	CAP	-
35	F022920	1	HOLDER	-
36	F003531	2	SCREW	-
37	F011493	1	SCREW	-
38	F001027	3	ROD	-
39	F000900	1	RING	-
40	F003846	2	HOSE CLAMP	-
41	F005940	1	SEAL	-
42	F005942	1	HOSE	-
43	F003591	6	LOCK NUT	-
44	F027055	1	L-CONNECTION	-
45	F025660	1	BAR	-
46	F025661	1	SPACER	-
47	F003487	1	SCREW	-
48	F003586	2	LOCK NUT	-
49	F028824	1	COOLER ELEMENT	-
50	F028822	1	COOLER	-
51	F028823	1	COOLER ELEMENT	-
52	F054669	1	FRAME	-
53	F054670	1	FAN HOUSING	-

ENGINE COOLING SYSTEM F044954 11 8 T0104 [T0104]
