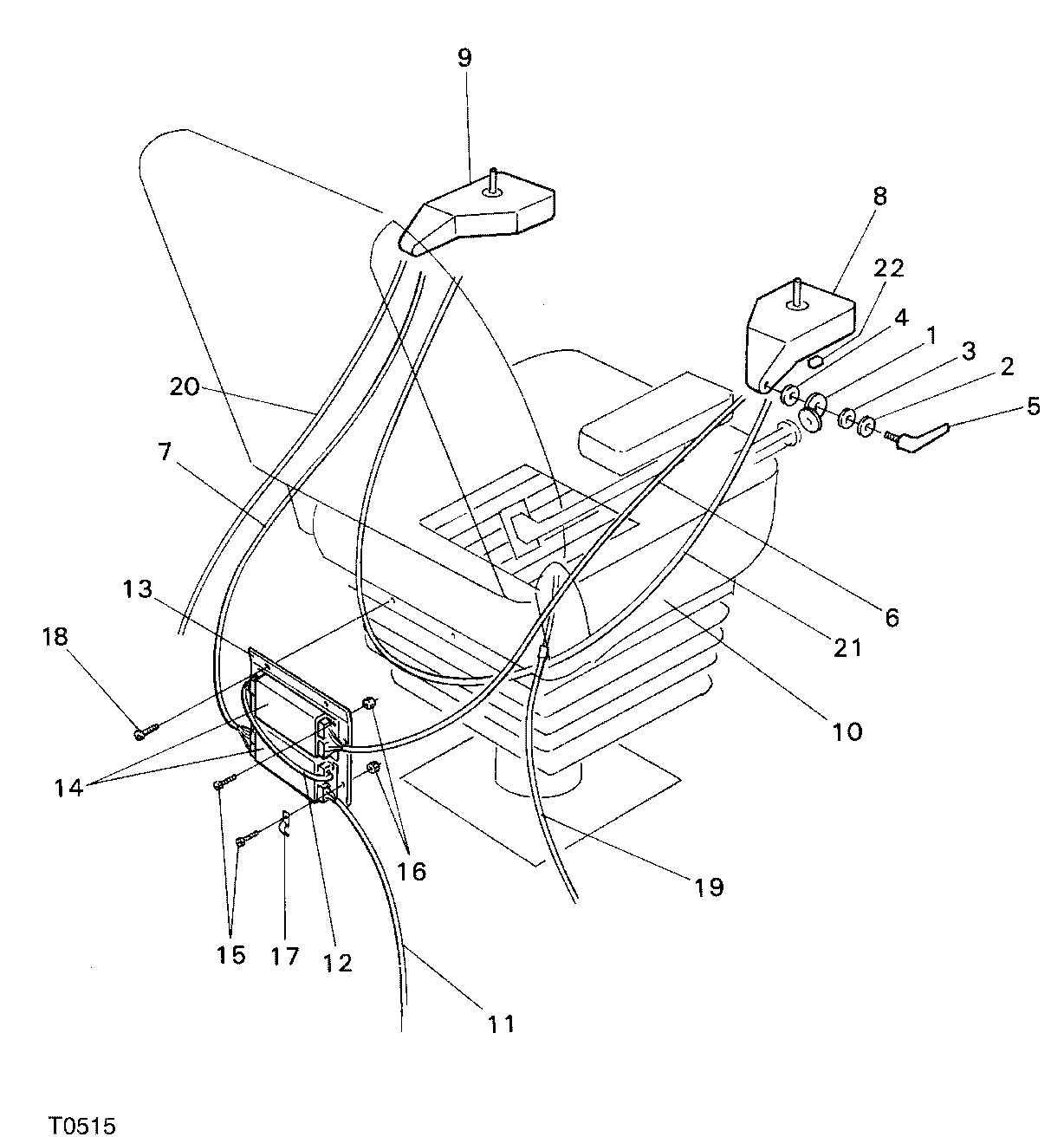

ELECTRICAL SYSTEM SEAT ELECTRICALS F044954 31 10 T0515 [T0515]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F012650	2	HOLDER	-
2	F020816	2	WASHER	-
3	F020815	1	WASHER	-
4	F020814	2	WASHER	-
5	F020817	2	LEVER	-
6	F022940	1	CABLE HARNESS	-
7	F022939	1	CABLE HARNESS	-
8	-------	1	O-RING	-
9	-------	1	O-RING	-
10	-------	1	O-RING	-
11	F022934	1	CABLE HARNESS	-
12	F022935	1	CABLE HARNESS	-
13	F022933	1	BRACKET	-
14	F023002	2	CASE	-
15	F013131	12	SCREW	-
16	F003584	12	LOCK NUT	-
17	F023643	5	CLAMP	-
18	F003871	2	SCREW	-
19	F022944	1	CABLE HARNESS	-
20	F023829	1	CABLE HARNESS	-
21	F023830	1	CABLE HARNESS	-
22	F024441	1	PLUG	-
-	F017921	8	SLEEVE	-
-	F023004	11	SLEEVE	-
-	F015426	8	SLIDE PIN	-
-	F024594	1	CONNECTOR	-
-	F017921	8	SLEEVE	-
-	F023506	1	CONNECTOR	-
-	F023641	11	PIN CONTACT	-
-	F015426	8	SLIDE PIN	-
-	F024594	1	CONNECTOR	-
-	F023004	10	SLEEVE	-
-	F023506	1	CONNECTOR	-
-	F023004	11	SLEEVE	-
-	F005267	4	PIN	-
-	F023641	11	PIN CONTACT	-
-	F023472	1	CONNECTOR	-
-	F013785	4	Elec. Connector Terminal	-
-	F023004	4	SLEEVE	-

ELECTRICAL SYSTEM SEAT ELECTRICALS F044954 31 10 T0515 [T0515]
