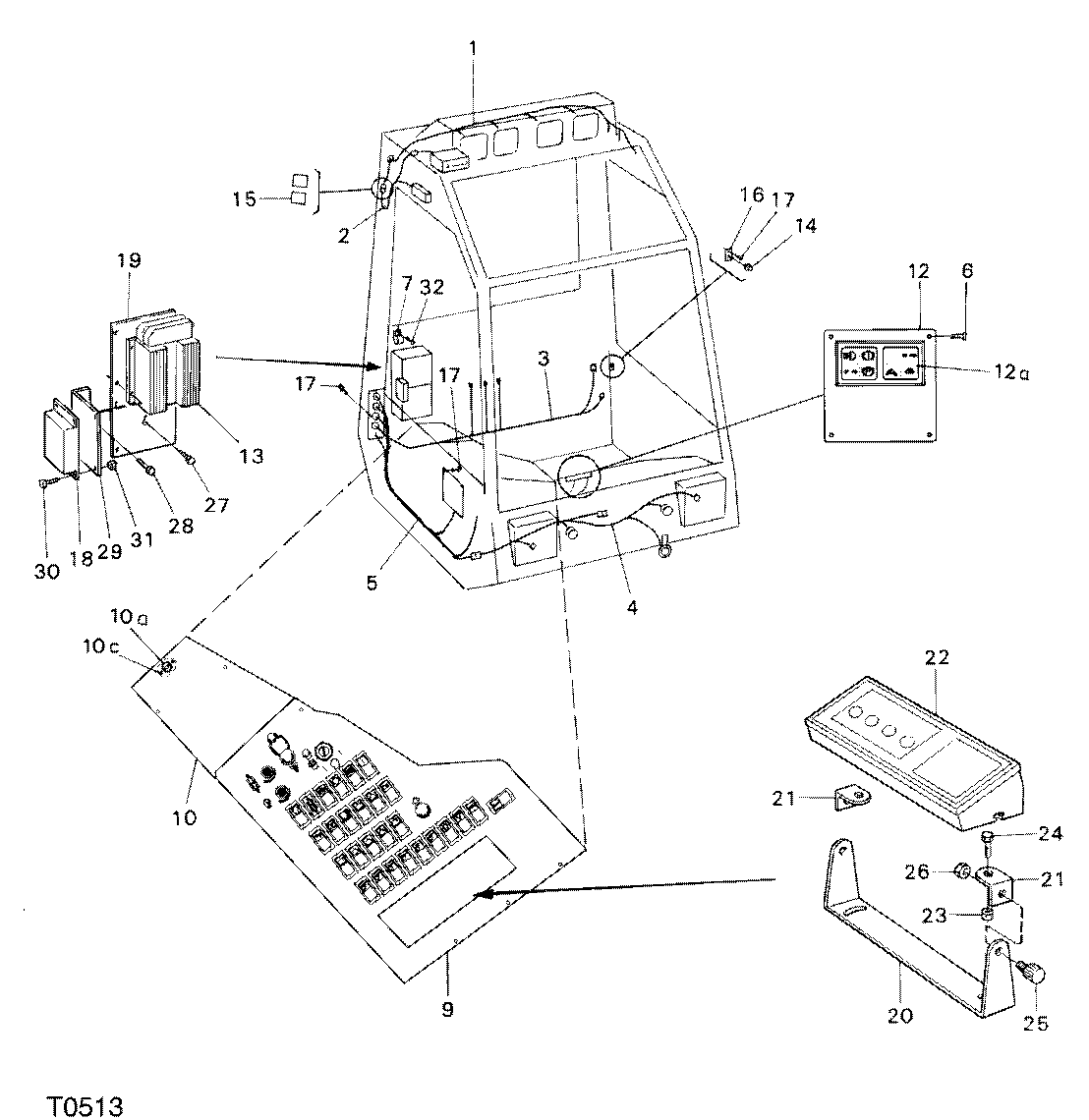

ELECTRICAL SYSTEM CABLE HARNESSES F044954 31 6 T0513 [T0513]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F014166	1	CABLE HARNESS	-
2	F022829	1	CABLE HARNESS	-
3	F014168	1	CABLE HARNESS	-
4	F022825	1	PANEL ASSY	-
5	F022826	1	CABLE HARNESS	-
6	F015487	4	SCREW	-
7	F017094	1	Hose Support	-
9	-------	1	O-RING	-
10	F037256	1	PANEL	-
12	F022392	1	PANEL	-
13	F022999	1	CENTRAL UNIT	-
14	F006636	1	SWITCH	-
15	F011332	1	Electrical Connector Assy	-
16	F018448	1	PLATE	-
17	F003517	10	SCREW	-
18	F023558	1	INDICATOR	-
19	F022813	1	BRACKET	-
20	F022397	1	BRACKET	-
21	F022398	2	BRACKET	-
22	F023001	1	CONTROL UNIT	-
23	F003585	2	LOCK NUT	-
24	F003513	2	SCREW	-
25	F023008	2	CONNECTOR	-
26	F023009	2	POP-NUT	-
27	F005579	1	SCREW	-
28	F001376	4	SCREW	-
29	F022889	1	BRACKET	-
30	F001624	4	SCREW	-
31	F012975	4	NUT	-
32	F007787	1	SCREW	-
10A	F013365	2	BRACKET	-
10C	F013360	4	RIVET	-
12A	F022396	1	INSTRUMENT PANEL	-

ELECTRICAL SYSTEM CABLE HARNESSES F044954 31 6 T0513 [T0513]

Нет текстового описания
