Открытый узел

Draft Sensing Cylinder

Draft Sensing Cylinder

Draft Sensing Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

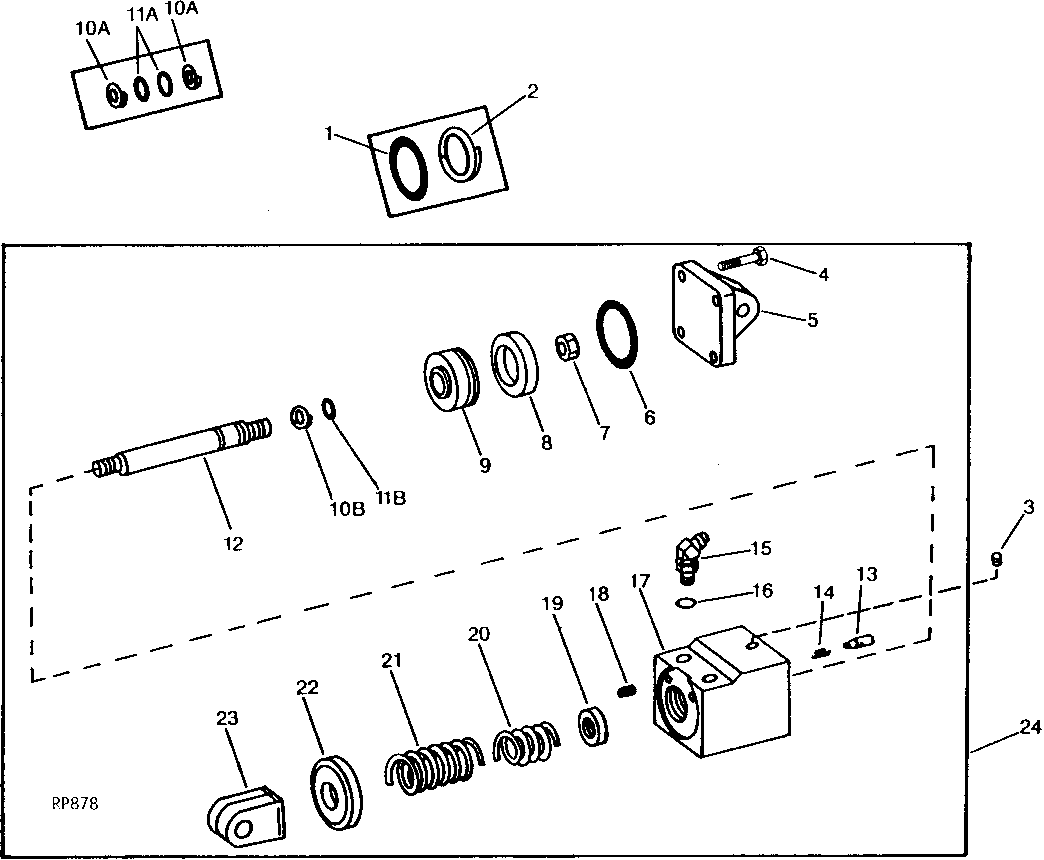

Draft Sensing Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L2104N	1	O-Ring	SUB AR87126, THIS APPLICATION
2	R39009	1	BACK-UP RING	SUB AR87126, THIS APPLICATION
3	F1737R	1	FILTER	-
4	19H1765	4	Cap Screw	3/8" X 1-3/4"
5	R57652	1	End	-
6	R57653	1	Ring	-
7	14H863	1	Nut	3/4"
8	AR87126	1	Seal	-
9	R66176	1	Piston	SUB FOR R57648
12	R57645	1	Rod	-
13	R65660	1	Valve	SUB FOR R57646
14	R64230	1	Spring	SUB FOR R57647
15	AR70602	2	Elbow Fitting	60°
16	R26286	2	O-Ring	-
17	R66048	1	CYLINDER	SUB FOR R57644; ORDER R67487 AND AR87914
17	R67487	1	Cylinder	-
18	15H569	2	Pipe Plug	1/8"
19	AR39052	1	SEAL	SUB AR87127, THIS APPLICATION
19	AR87127	1	Seal	-
20	R57651	1	Spring	-
21	R57650	1	Spring	-
22	R57654	1	Round Retainer	-
23	R57649	1	End	-
24	AR90384	1	Cylinder	-
10A	R26546	2	BACK-UP RING	ORDER R26546
10B	R26546	1	BACK-UP RING	-
11A	R69667	2	O-Ring	ORDER R69667
11B	R69667	1	O-Ring	-
