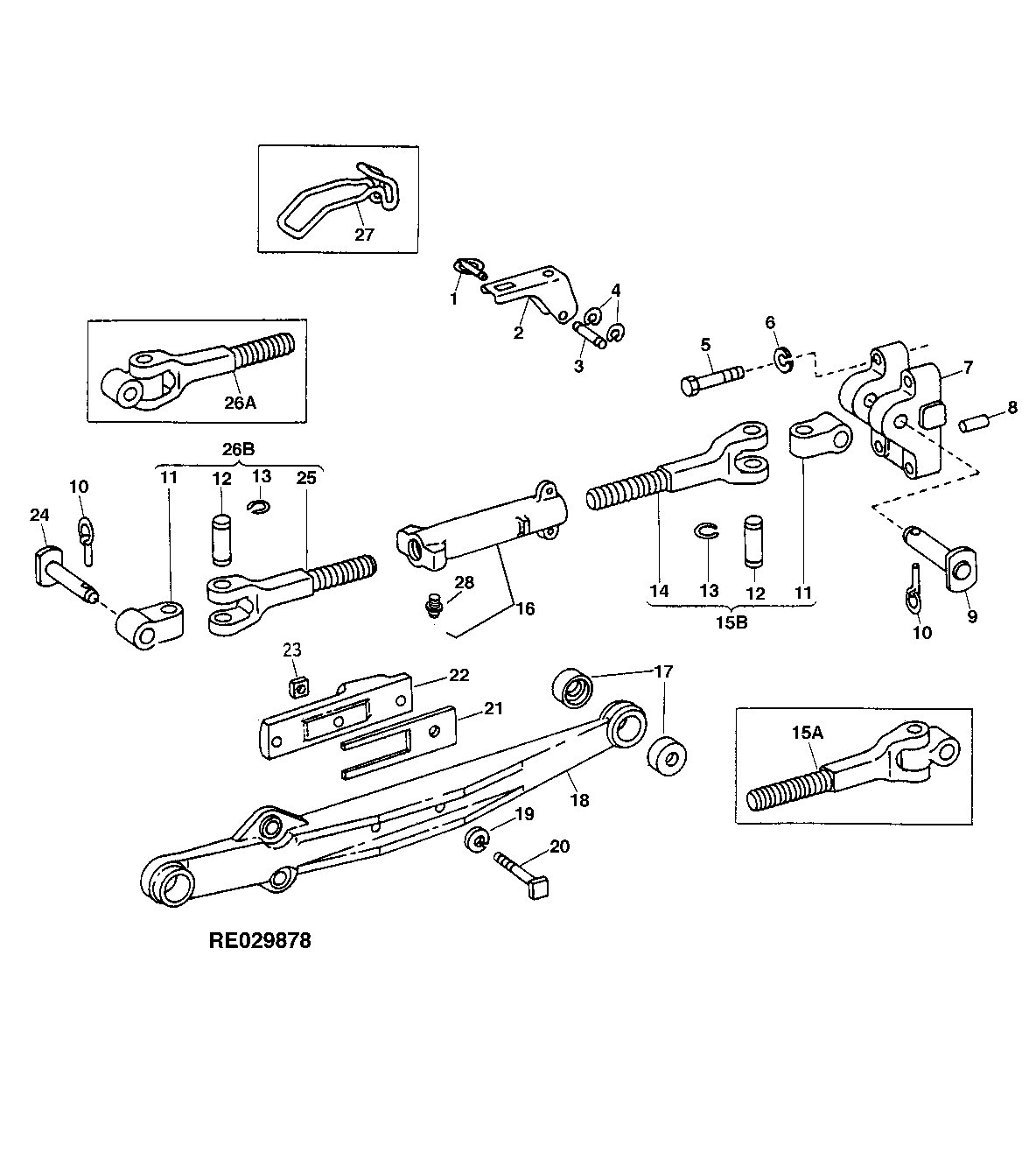

Center Link And Draft Links

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR60372	1	Quick Lock Pin	-
2	R64084	1	Yoke	-
3	R64085	1	Pin	-
4	F3396R	2	Snap Ring	-
5	19H2113	4	Cap Screw	3/4" X 3-1/4"
6	12H236	4	Lock Washer	3/4"
7	AR80154	1	Bracket	(MARKED R57281 OR R64389) (SUB FOR AR70163)
8	R26277	1	DOWEL PIN	-
9	R125450	1	Pin	(SUB FOR AR70025 OR AR89302)
10	M115827	2	Pin	(SUB FOR AR62151)
11	R62065	2	Pivot	(USE WITH AR87888 OR AR87889)
11	R106911	2	Pivot	(USE WITH RE44561 OR RE44559)
12	R67477	2	Pin	-
13	R26643	4	Snap Ring	-
14	R67476	1	Link End	(SUB RE44559)
16	R57329	1	Link Body	(NLA)
16	RE50533	1	Drag Link	(SUB FOR R64083 OR R70589) (INCLUDES (2) JD7798) (MARKEDR107281)
17	R66933	4	Spacer	(SUB FOR R57279)
18	AR86457	2	Draft Link	(SUB FOR AR68470)
19	12H301	4	Lock Washer	1/2"
20	08H4781	4	Bolt	1/2" X 3-3/4"
21	R60771	2	Shim	-
22	R57172	2	Absorber	-
23	14H823	4	NUT	1/2"
24	R125450	1	Pin	(SUB FOR AR70025 OR AR89302)
25	R67475	1	Link End	-
27	R59266	1	Handle	-
28	JD7798	2	Lubrication Fitting	(USE WITH R107281)
28	JD7759	2	Lubrication Fitting	(USE WITH R70589)
15A	AR76115	1	Link End	(SUB RE44559)
15A	AR68870	1	Link End	-
15B	AR87889	1	Link End	(SUB RE44559)
26A	AR68869	1	Link End	-
26A	AR76114	1	LINK END	(SUB RE44561)
26B	AR87888	1	Link End	(SUB RE44561)
