Открытый узел

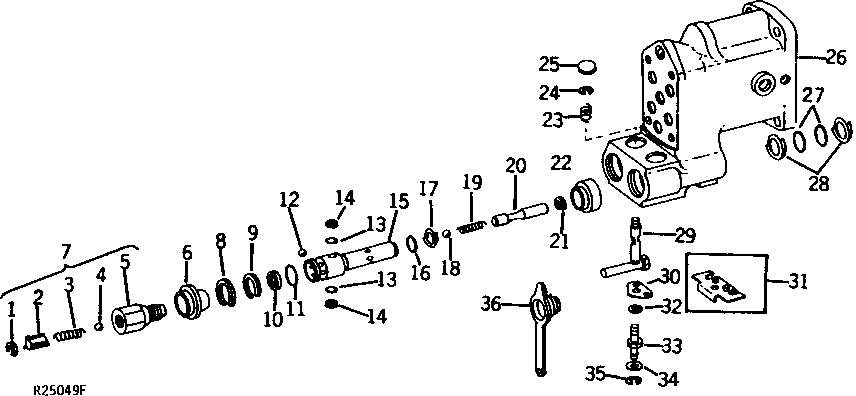

Breakaway Coupler, Early Design

Breakaway Coupler, Early Design

Breakaway Coupler, Early Design

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Breakaway Coupler, Early Design

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59633	2	WEAR RING	(SUB AR93819, THIS APPLICATION OR AR93820)
2	R28085	2	GUIDE	(SUB FOR R28204)
3	R28084	2	SPRING	-
4	D2361R	2	Ball	13 MM (1/2")
5	R27430	1	HYD. QUICK-CONNECT COUPLER	(PRESSURE) (SUB AR93819)
5	R45630	1	HYD. QUICK-CONNECT COUPLER	(RETURN)
6	R28006	2	CAP	-
7	AR30210	1	HYDR.QUICK COUPLER PLUG	(PRESSURE) (SUB AR93819)
7	AR47643	1	BREAKAWAY COUPLER	(RETURN) (SUB AR93820)
8	R34399	2	Snap Ring	-
9	R32356	2	SNAP RING	-
10	R26485	2	BACK-UP RING	-
11	R59343	2	O-Ring	-
12	400R	12	Ball	6 MM (1/4")
13	A3917R	4	O-Ring	(SUB FOR R65286)
14	R26484	4	Back-Up Ring	-
15	R34397	2	SOCKET OUTLET	-
16	R375R	2	O-Ring	-
17	R26482	2	Ring	-
18	D2361R	2	Ball	13 MM (1/2")
19	R28084	2	SPRING	-
20	R34400	2	PLUG	-
21	R26483	2	SNAP RING	-
22	R34398	2	SLEEVE	-
23	R31890	2	Spring	-
24	R72653	2	Snap Ring	(SUB FOR M2396T)
25	30H15	2	PLUG	1-1/8"
26	AR40827	1	HOUSING	(MARKED R40499) (ALSO ORDER R27166, R41057, R59629, (2) R65501, (2) R65502, R66916, R74695 AND R65289) (SUB AR82572)
27	A4730R	4	O-Ring	(SUB R79311)
28	R26480	4	BACK-UP RING	(SUB R79311)
29	AR33877	2	LEVER	-
30	R51285	1	PLATE	(SUB R61957, THIS APPLICATION)
31	AR75958	1	CAM	(SUB R61957)
32	12H303	1	Lock Washer	5/16"
33	R49191	1	STUD	-
34	24H1286	1	Washer	9/32" X 1/2" X 1/16"
35	R72654	1	Snap Ring	(SUB FOR R27507)
36	R32419	2	COVER	-
