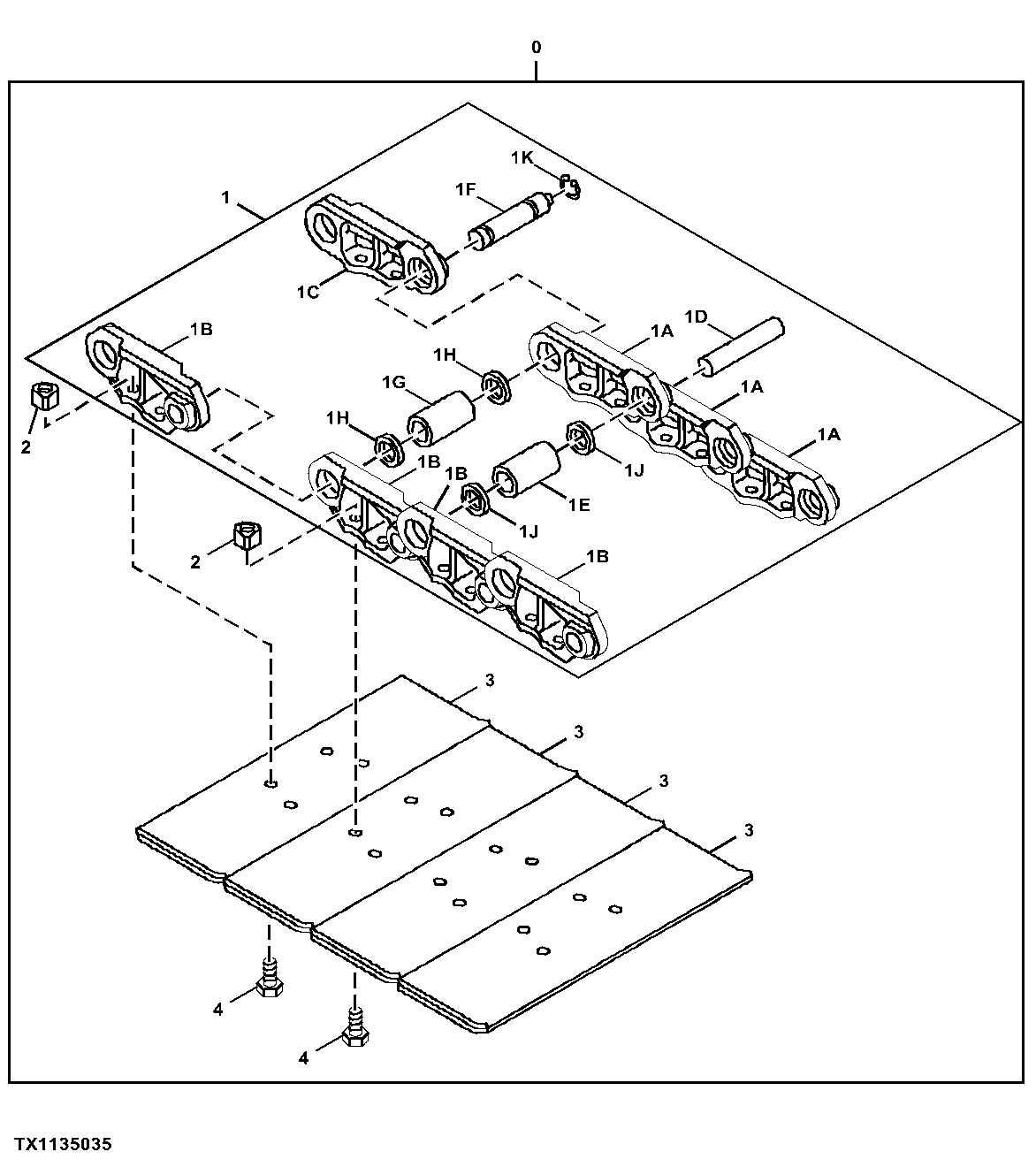

Track Chain Assembly (Flat and Triangle Shoe)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	2	Part 2	Triangle Shoe, 500A, 9164618 NLA
0	-	2	Part 3	Triangle Shoe, 600A, 9215375 NLA
0	-	2	Part 4	Triangle Shoe, 700A, 9164620 NLA
0	-	2	Part 1	Flat Shoe, 450F, 9164616 NLA
1	9163908	1	Track Link	-
2	4262587	160	Nut	-
3	-	40	Part 20	700A, 2041373 NLA
3	2046261	40	Shoe	600A
3	-	40	Part 18	500A, 2041369 NLA
3	2041377	40	Flat Shoe	450F
4	4167784	160	Bolt	500A, 600A, 700A
4	4262586	160	Bolt	450F, SUB FOR AT134381
1A	FYD00007498	39	Link	SUB FOR T211424 AND 1023762
1B	FYD00007499	40	Link	SUB FOR T211425 AND 1023763
1C	T211426	1	Master Track LINK-RH	SUB FOR 4382097
1D	T211427	39	Pin	SUB FOR 4378885
1E	T211428	39	Track Bushing	SUB FOR 3077925
1F	T211430	1	Master Track Pin	SUB FOR 4382098
1G	T211429	1	Master Track Bushing	SUB FOR 3077926
1H	T211431	2	Spacer	SUB FOR 4378888
1J	T211433	78	Seal	SUB FOR 4378886 AND 4453704
1K	T211432	1	Snap Ring	SUB FOR 4382100

Track Chain Assembly (Flat and Triangle Shoe)

Нет текстового описания
