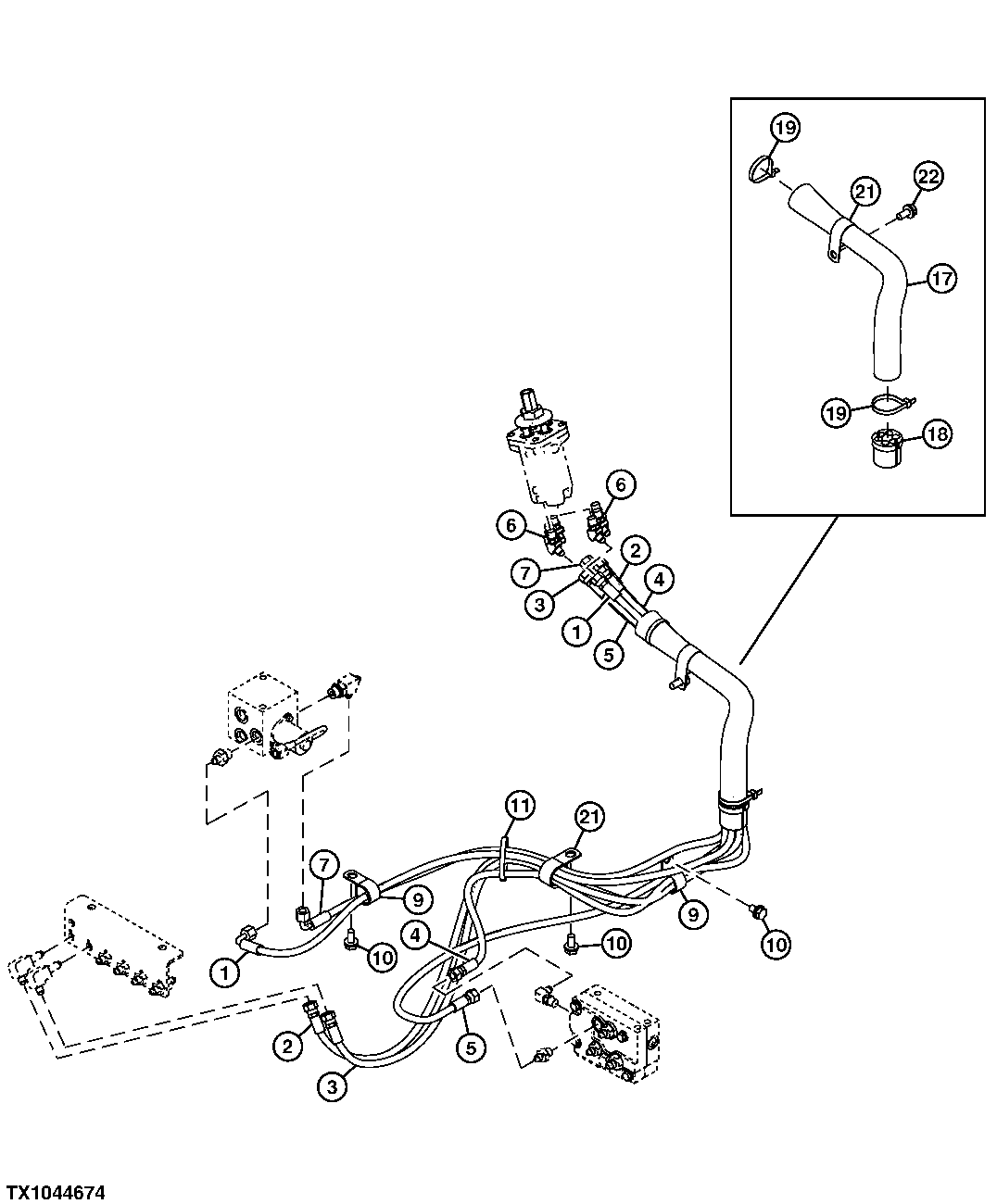

Pilot Lines (Right Pilot Controller To Regulator Valve and Pilot Shutoff Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4672215	1	Hydraulic Hose	-
2	4672216	1	Hydraulic Hose	-
3	4672217	1	Hydraulic Hose	-
4	4672218	1	Hydraulic Hose	-
5	4672219	1	Hydraulic Hose	-
6	A852222	6	Union Fitting	-
6	M800650	1	Packing	(SUB FOR 957366)
7	4677664	1	Hydraulic Hose	-
9	XCL-29	2	Hose Clamp	(SUB FOR 4190291)
10	19M7938	3	Cap Screw	M10 X 20, (SUB FOR J901020)
10	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
10	-	3	Part 10	(J271020 NLA)
11	H77698	1	Tie Band	(SUB FOR 4055312)
17	4475439	1	Sleeve	-
18	4673237	1	Isolator	-
19	H77698	2	Tie Band	(SUB FOR 4055312)
21	XCL-29	2	Hose Clamp	(SUB FOR 4190264)
22	-	1	Part 18	(J271025 NLA)
22	19M7402	1	Cap Screw	M10 X 25, (SUB FOR J901025)
22	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)

Pilot Lines (Right Pilot Controller To Regulator Valve and Pilot Shutoff Valve)

Нет текстового описания
