Pilot Lines (Left Pilot Controller To Regulator Valve and Pilot Shut off Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4672220	1	Hydraulic Hose	-
1	4672221	1	Hydraulic Hose	-
3	4672212	1	Hydraulic Hose	-
4	4672213	1	Hydraulic Hose	-
6	A852222	6	Union Fitting	-
6	M800650	1	Packing	(SUB FOR 957366)
8	4452734	2	Hydraulic Hose	-
12	XCL-19	1	Hose Clamp	(SUB FOR 4192035)
13	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
13	19M7938	1	Cap Screw	M10 X 20, (SUB FOR J901020)
13	-	1	Part 9	(J271020 NLA)
21	4677662	1	Hydraulic Hose	-
22	4677663	1	Hydraulic Hose	-
24	4475439	1	Sleeve	-
25	4673237	1	Isolator	-
26	H77698	2	Tie Band	(SUB FOR 4055312)
28	XCL-29	1	Hose Clamp	(SUB FOR 4190264)
29	-	1	Part 18	(J271025 NLA)
29	19M7402	1	Cap Screw	M10 X 25, (SUB FOR J901025)
29	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
31	H77698	1	Tie Band	(SUB FOR 4055312)

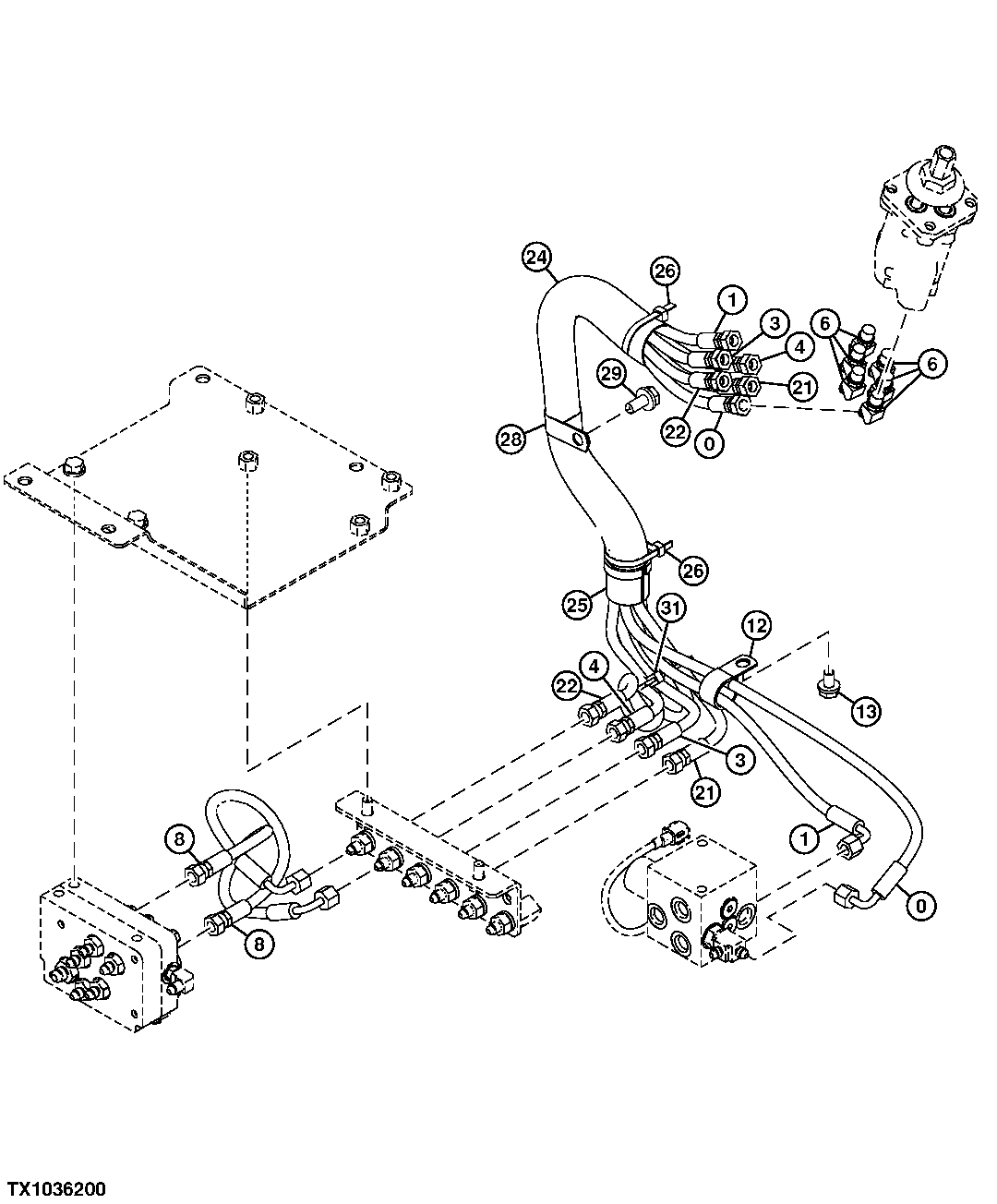

Pilot Lines (Left Pilot Controller To Regulator Valve and Pilot Shut off Valve)
