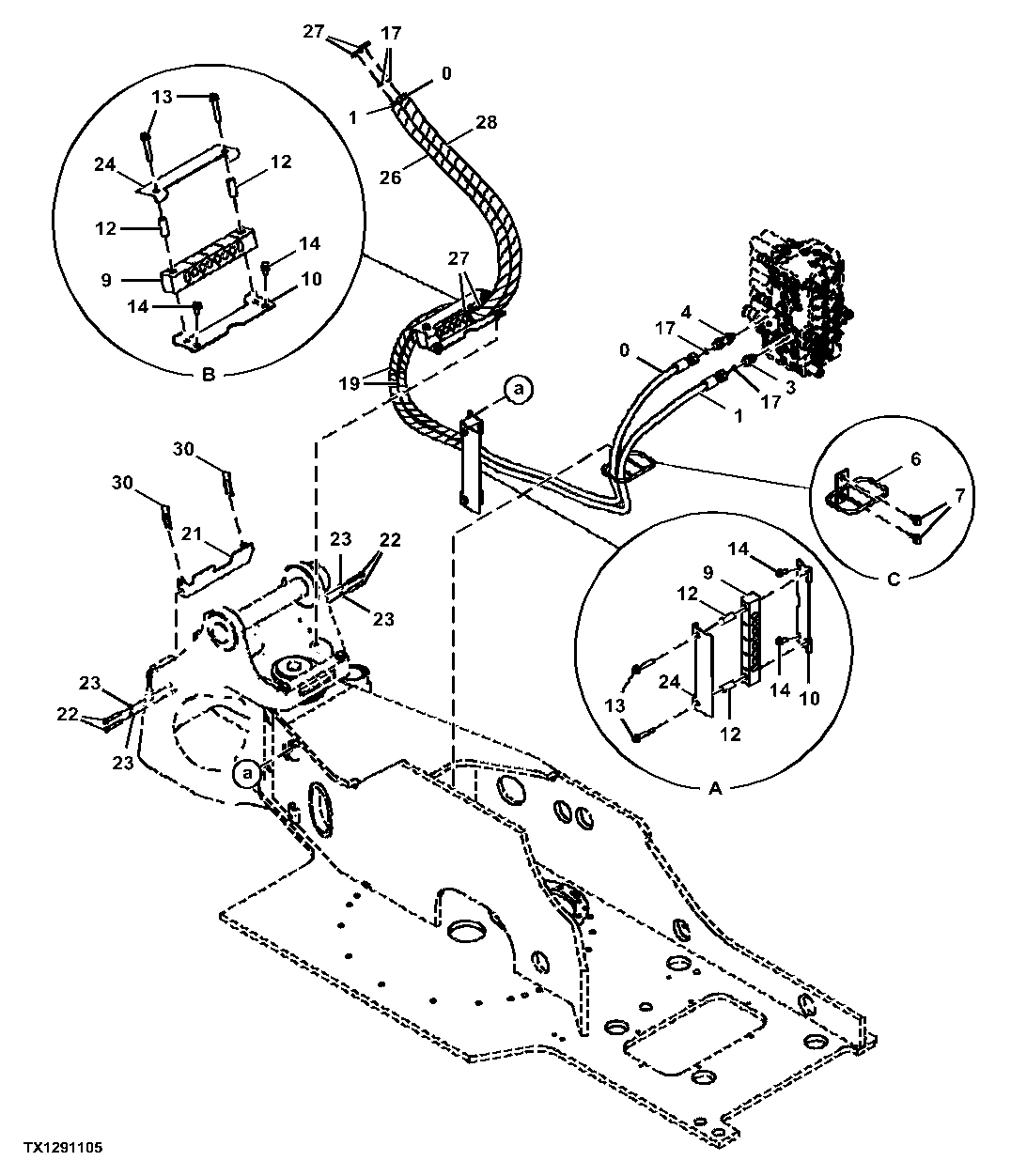

Main Hydraulic Lines, Control Valve To Boom Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4673325	1	Hydraulic Hose	-
1	4673326	1	Hydraulic Hose	-
3	A853144	1	Adapter Fitting	-
3	4506418	1	O-Ring	-
4	4199247	1	Adapter Fitting	-
4	4506418	1	O-Ring	-
6	9768224	1	Guide	-
7	-	2	Part 8	J271025 NLA
7	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
7	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
9	FYD00003209	2	Hose Clamp	SUB FOR 4672930
10	8093333	2	Bracket	-
12	4428830	4	Spacer	-
13	19M7875	4	Cap Screw	M10 X 70, SUB FOR J901070
13	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
13	-	4	Part 14	J271070 NLA
14	-	4	Part 17	J271025 NLA
14	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
14	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
17	T77857	4	O-Ring	SUB FOR 4138938
19	-	4	Part 21	MAKE FROM XHG-075, CTL, 4327294 NLA
21	8113955	1	Bracket	-
22	19M6451	4	Cap Screw	M8 X 60, SUB FOR J900860
23	-	4	Part 24	SUB FOR A590908, 12M7065 NLA
24	3113349	2	Bracket	-
26	4489565	1	Sleeve	-
27	R44302	4	Tie Band	SUB FOR 4326365
28	-	1	Part 28	MAKE FROM XAS-B-22, CTL 950 mm (37.40 in), 4604462 NLA
30	4695683	2	Spacer	-

Main Hydraulic Lines, Control Valve To Boom Cylinder

Нет текстового описания
