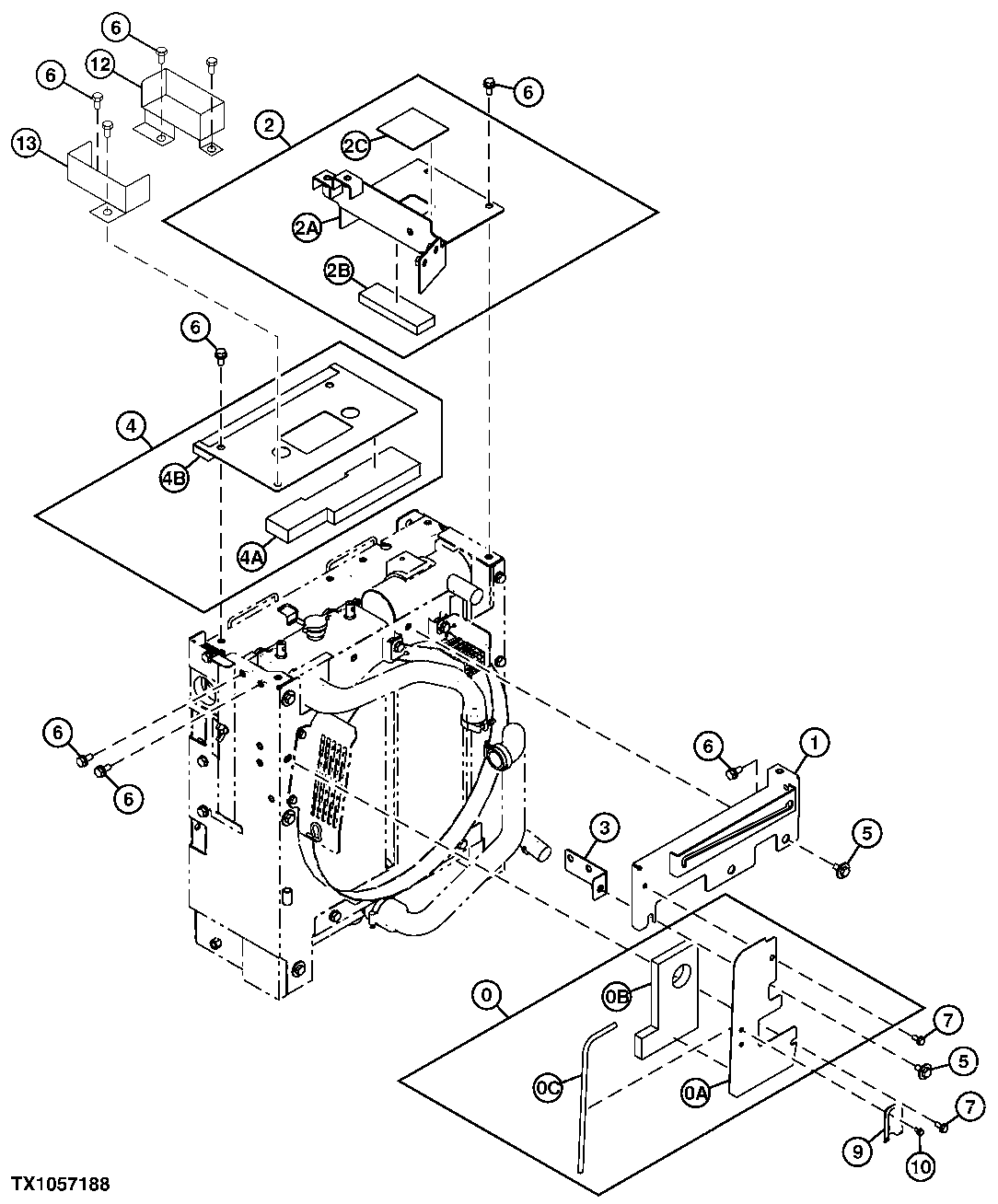

Cooling Package Side Brace and Top Cover

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9289129	1	Bracket	-
1	8112989	1	Bracket	-
2	9288039	1	Bracket	-
3	9769700	1	Bracket	-
4	9276866	1	Cover	-
5	-	3	Part 14	(J281025 NLA)
5	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J901025)
5	4486055	3	Washer	-
6	-	13	Part 17	(J271025 NLA)
6	19M7402	13	Cap Screw	M10 X 25, (SUB FOR J901025)
6	24M7346	13	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
7	19M7139	2	Cap Screw	M8 X 20, (SUB FOR J900820)
7	-	2	Part 20	(J260820 NLA)
9	4367147	1	Plate	-
10	24M7054	2	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
10	J900614	2	Bolt	-
10	-	2	Part 24	(J260614 NLA)
12	3116102	1	Bracket	-
13	3115173	1	Bracket	-
0A	-	1	Part 2	(9769290 NLA)
0B	4682750	1	Isolator	-
0C	4472330	1	Isolator	-
2A	-	1	Part 7	(7054518 NLA)
2B	4682823	1	Isolator	-
2C	4682824	1	Isolator	-
4A	4669588	1	Isolator	-
4B	-	1	Part 13	(8114250 NLA)

Cooling Package Side Brace and Top Cover
