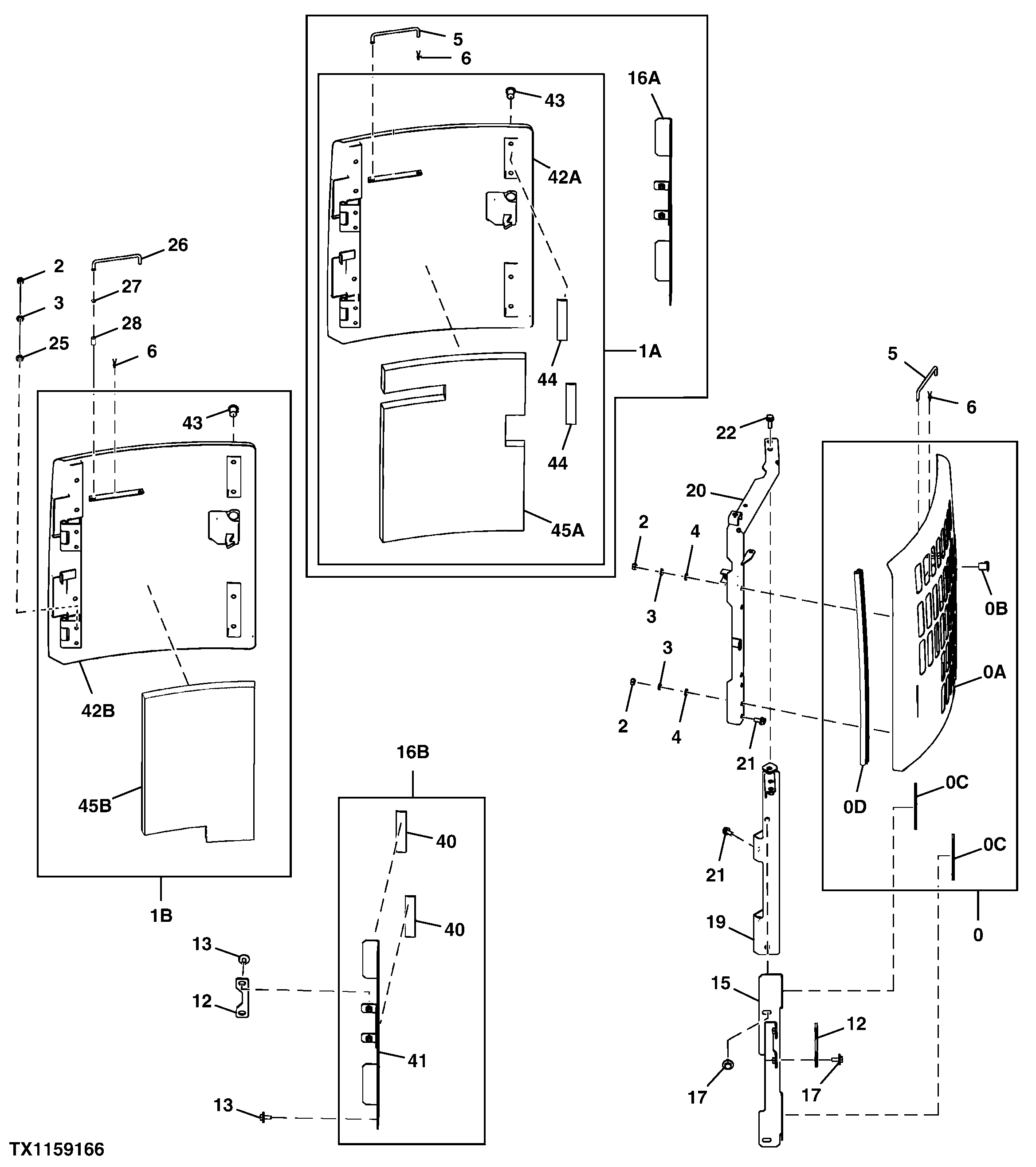

Cooling and Hydraulic Pump Compartment Doors

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9279389J	1	Door	SUB FOR 9279389
0	9285420J	1	Door	SUB FOR 9285420
2	14M7274	8	Nut	M10, SUB FOR J950010
3	12M7066	8	Lock Washer	10 mm, SUB FOR A590910
4	24M7028	4	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
5	4639112	1	Latch	-
5	4639112	2	Latch	-
6	4647195	2	Clamp	-
12	4678662	2	Stop	-
13	-	4	Part 17	J281025 NLA
13	4486055	4	Washer	-
13	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
15	8111874	1	Bracket	-
17	4486055	4	Washer	-
17	-	4	Part 23	J281025 NLA
17	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
19	8111875	1	Support	-
20	7055025	1	Support	-
21	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
21	19M7402	3	Cap Screw	M10 X 25, SUB FOR J901025
21	-	3	Part 28	J271025 NLA
22	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
22	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
22	-	2	Part 31	J271035 NLA
25	24M7101	4	Washer	11 X 34 X 3 mm, SUB FOR J217083
26	4700361	1	Latch	-
27	24M7055	1	Washer	8.400 X 16 X 1.600 mm, A590108 NLA
28	H132922	1	Cotter Pin	4022697 NLA
40	4678787	2	Isolator	-
41	8117762	1	Bracket	-
43	4379989	1	Cylinder	-
44	4678787	1	Isolator	-
0A	-	1	Part 2	7053146 NLA
0A	-	1	Part 7	6026120 NLA
0B	4379989	1	Cylinder	-
0C	4678787	2	Isolator	-
0D	4697997	1	Seal	-
1A	9278145J	1	Door	9278145 NLA
1B	9303042J	1	Door	9303042 NLA
16A	8111873	1	Bracket	-
16B	9303043	1	Bracket	-
42A	-	1	Part 40	7052803 NLA
42B	-	1	Part 41	7056880 NLA
45A	4679842	1	Isolator	-
45B	4700360	1	Isolator	-

Cooling and Hydraulic Pump Compartment Doors

Нет текстового описания
