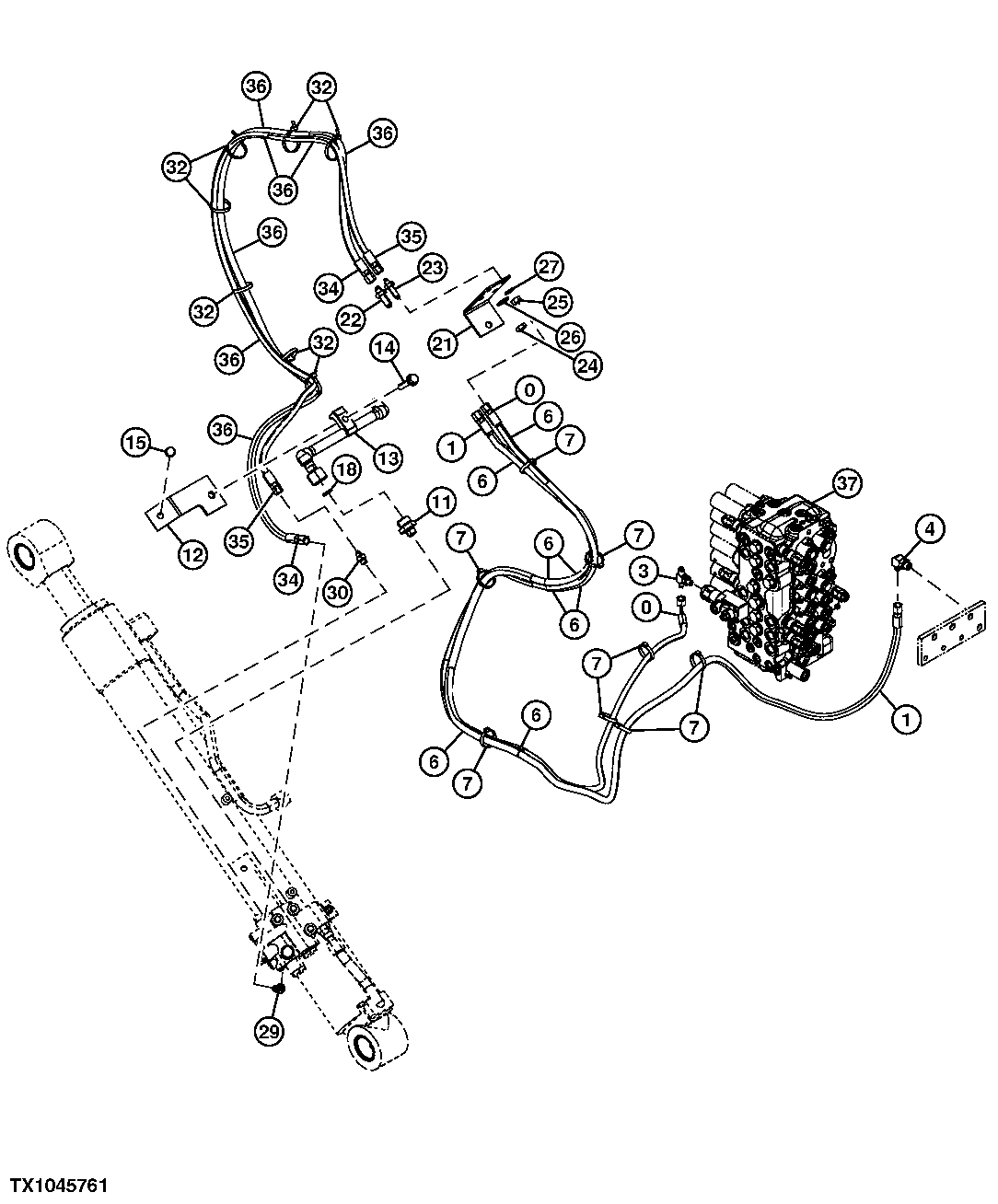

Controlled Load Lowering Device (Boom)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4689026	1	Hose	-
1	4689025	1	Hose	-
3	4205885	1	Fitting	-
3	957366	1	O-Ring	SUB FOR 0957366 OR J957366
4	A852333	1	Elbow Fitting	-
4	4297380	1	O-Ring	SUB FOR 4622346 OR 4674883
6	4327315	8	Hose Guard	4327293 NLA
7	H77698	8	Tie Band	SUB FOR 4055312
10	8114915	1	Pipe	-
11	A853146	1	Adapter Fitting	-
11	4506418	1	O-Ring	-
12	8114916	1	Bracket	-
13	4190125	1	Clamp	-
14	-	1	Part 14	J271255 NLA
14	19M7362	1	Cap Screw	M12 X 55, SUB FOR J901255
14	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR 19M7362
15	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
15	-	1	Part 17	J271025 NLA
15	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901025
18	T77858	1	O-Ring	SUB FOR 4187308
21	4686589	1	Bracket	-
22	R27238	1	Fitting	SUB FOR 4202532
23	4248117	1	Adapter Fitting	-
24	14H888	1	Nut	9/16", SUB FOR 4202531
25	4209198	1	Nut	-
26	24M7053	1	Washer	17 X 30 X 3 mm, SUB FOR A590116
27	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
29	A852223	1	Elbow Fitting	-
29	957366	1	O-Ring	SUB FOR 0957366 OR J957366
30	A852122	1	Adapter Fitting	-
30	957366	1	O-Ring	SUB FOR 0957366 OR J957366
32	H77698	7	Tie Band	SUB FOR 4055312
34	AE42000	1	Hydraulic Hose	SUB FOR 4239759
35	4370371	1	Hose	SUB FOR 4258888
36	4327315	7	Hose Guard	4327293 NLA
37	4684300	1	Control Valve	-

Controlled Load Lowering Device (Boom)
