Открытый узел

Boom Swing Pedal and Footrest

Boom Swing Pedal and Footrest

Boom Swing Pedal and Footrest

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

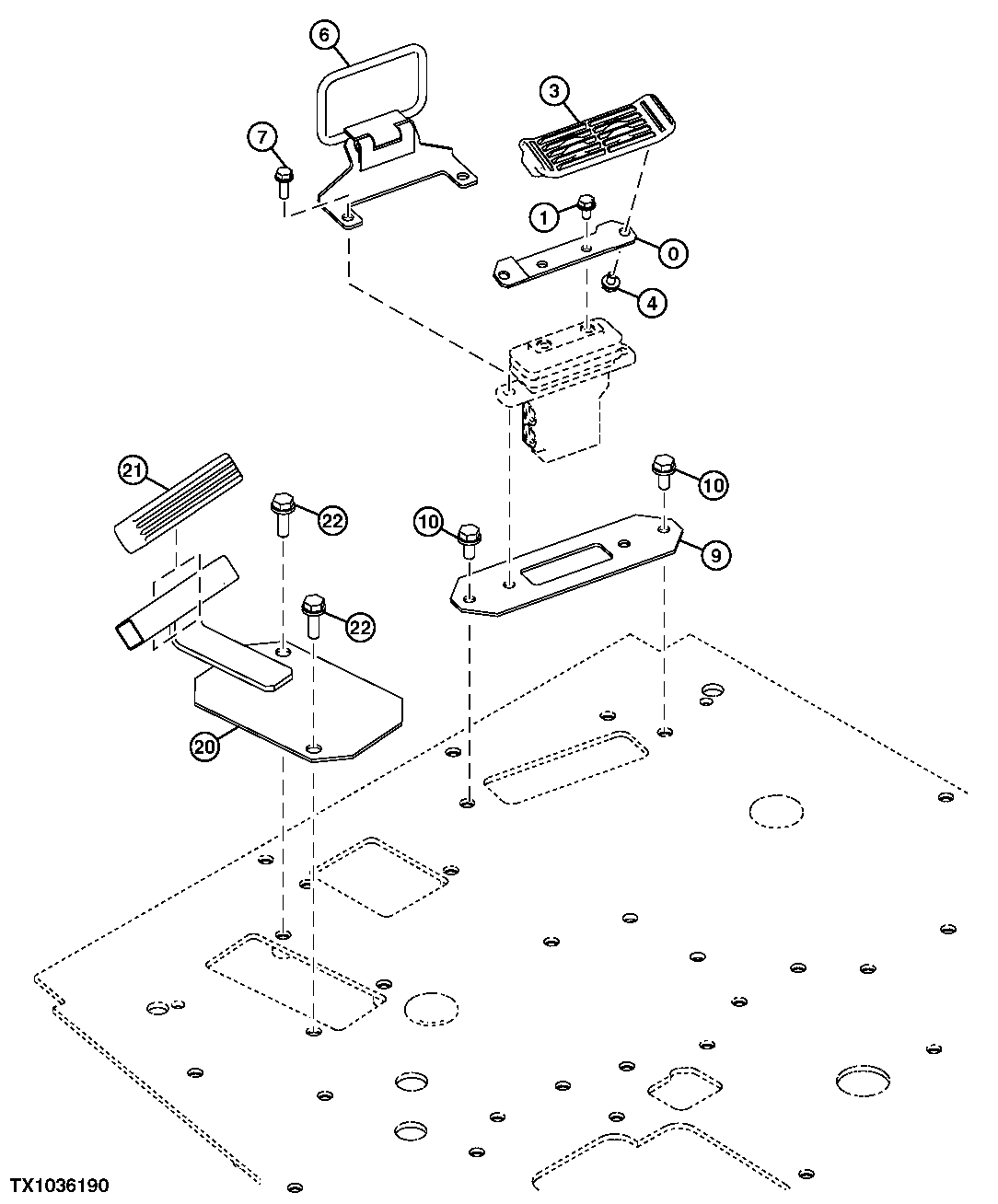

Boom Swing Pedal and Footrest

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4611406	1	Bracket	-
1	-	2	Part 2	(J260816 NLA)
1	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
1	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
3	4612247	1	Pedal	-
4	-	2	Part 6	(J260812 NLA)
4	19M7865	2	Screw	M8 X 16, (SUB FOR J900812)
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
6	8098457	1	Cover	-
7	19M7407	2	Cap Screw	M8 X 25, (SUB FOR J900825)
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
7	-	2	Part 10	(J260825 NLA)
9	8109713	1	Bracket	-
10	-	2	Part 14	(J271025 NLA)
10	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
10	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
20	8111130	1	Footrest	-
21	3096154	1	Cover	-
22	-	2	Part 19	(J271035 NLA)
22	19M7550	2	Cap Screw	M10 X 35, (SUB FOR J901035)
22	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
