Открытый узел

Batteries, Support and Cables

Batteries, Support and Cables

Batteries, Support and Cables

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

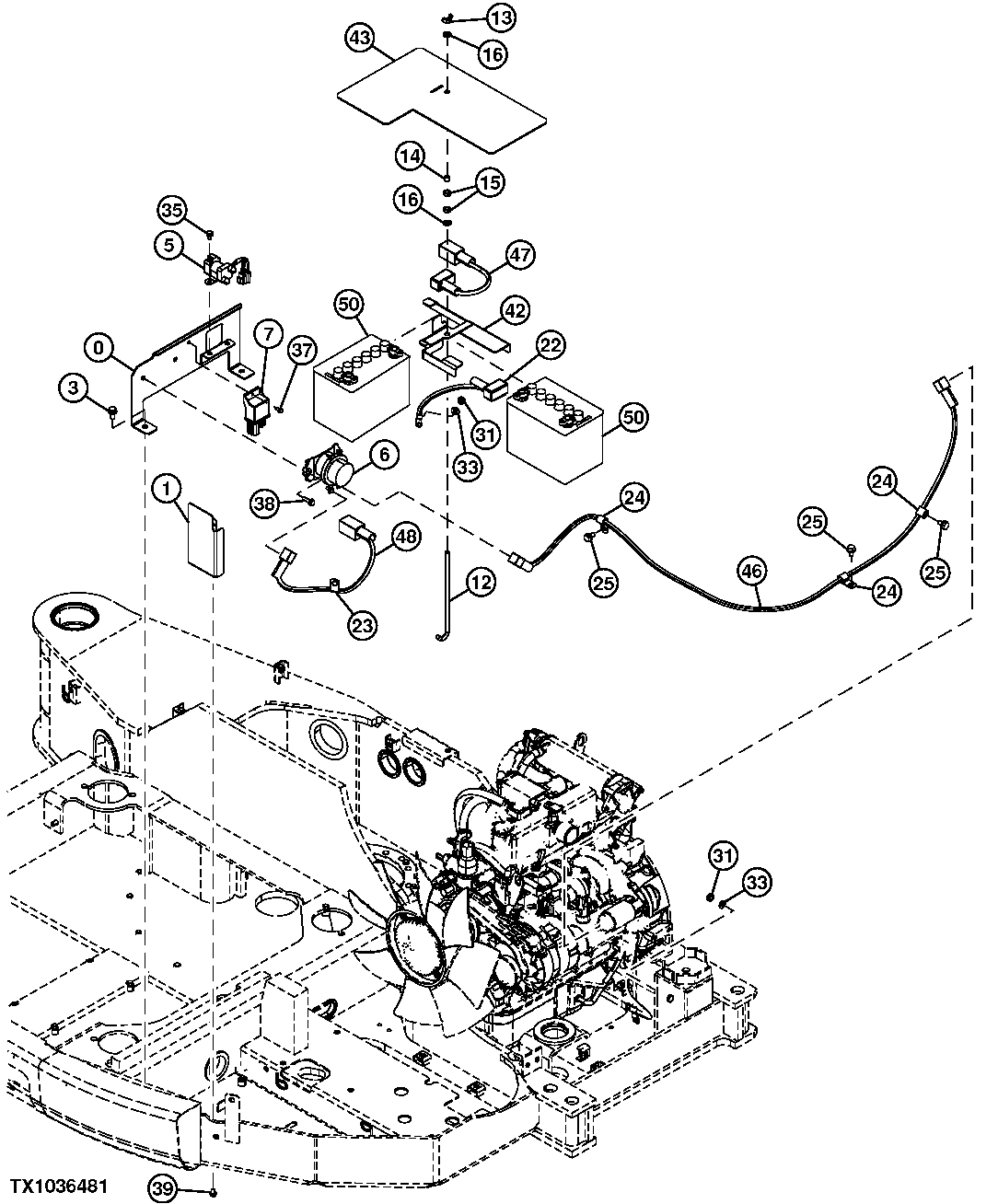

Batteries, Support and Cables

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8110011	1	Bracket	-
1	9768125	1	Bracket	-
3	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
3	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	-	2	Part 3	J271025 NLA
5	1825530391	1	Relay	SUB FOR 4452158
6	4255762	1	Relay	Battery, SUB FOR 8943795431
7	4669371	1	Timer	-
12	4257034	1	Hook Bolt	-
13	14M7025	1	Wing Nut	M10, SUB FOR M570010
14	4488668	1	Spacer	-
15	14M7274	2	Nut	M10, SUB FOR J950010
16	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
22	4672222	1	Battery Cable	-
23	4190261	1	Clip	-
24	4190275	3	Clamp	-
25	-	3	Part 17	J271020 NLA
25	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
25	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
31	14M7274	2	Nut	M10, SUB FOR J950010
33	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
35	19M7932	2	Cap Screw	M8 X 16, SUB FOR J900816
35	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
35	-	2	Part 22	J260816 NLA
37	-	1	Part 25	J260616 NLA
37	19M7560	1	Cap Screw	M6 X 16, SUB FOR J900616
37	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
38	-	2	Part 28	J260825 NLA
38	19M7407	2	Cap Screw	M8 X 25, SUB FOR J900825
38	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
39	19M7932	2	Cap Screw	M8 X 16, SUB FOR J900816
39	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
39	-	2	Part 31	J260816 NLA
42	8112545	1	Support	-
43	4681226	1	Cover	-
46	4680774	1	Battery Cable	-
47	4680771	1	Battery Cable	-
48	4681213	1	Battery Cable	-
50	TY21764	2	DRY CHARGED BATTERY	SUB FOR 4463319
50	4679064	1	Elec. Connector Terminal	Positive Terminal Not Illustrated
50	4683449	1	Elec. Connector Terminal	Negative Terminal Not Illustrated
