Открытый узел

Auxiliary Foot Pedal Control (Left)

Auxiliary Foot Pedal Control (Left)

Auxiliary Foot Pedal Control (Left)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

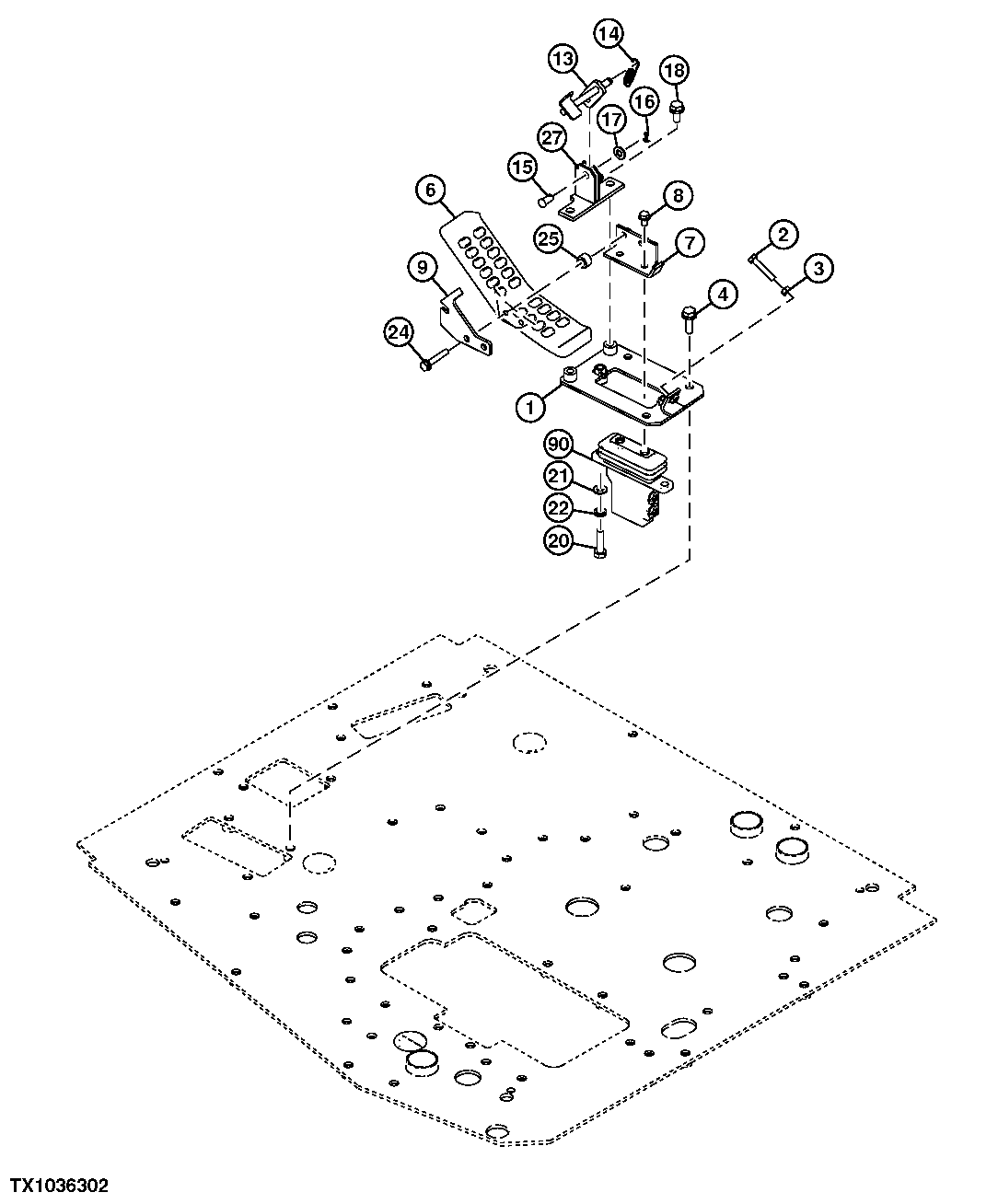

Auxiliary Foot Pedal Control (Left)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7054749	1	Bracket	-
2	4317640	1	Bolt	-
3	14M7273	1	Nut	M8, (SUB FOR M500807)
4	-	3	Part 4	(J271035 NLA)
4	19M7550	3	Cap Screw	M10 X 35, (SUB FOR J901035)
4	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
6	1033219	1	Pedal	-
7	9765823	1	Bracket	-
8	-	2	Part 9	(J260816 NLA)
8	19M7932	2	Cap Screw	M8 X 16, (SUB FOR J900816)
8	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
9	4660756	1	Plate	-
13	9766167	1	Stop	-
14	4279604	1	Spring	-
15	4287795	1	Pin	-
16	11M7080	1	Cotter Pin	2.500 X 16 mm, (SUB FOR A763016)
17	24M7028	1	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
18	-	1	Part 18	(J271025 NLA)
18	19M7402	1	Cap Screw	M10 X 25, (SUB FOR J901025)
18	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
20	19M7358	2	Cap Screw	M10 X 40, (SUB FOR J901040)
21	24M7028	2	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
22	12M7066	2	Lock Washer	10 mm, (SUB FOR A590910)
24	-	2	Part 24	(J260850 NLA)
24	19M8397	2	Cap Screw	M8 X 50, (SUB FOR J900850)
24	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
25	4453874	2	Spacer	-
27	9769739	1	Bracket	-
90	9219244	1	Hydr./Pilot Control Valve	-
