Открытый узел

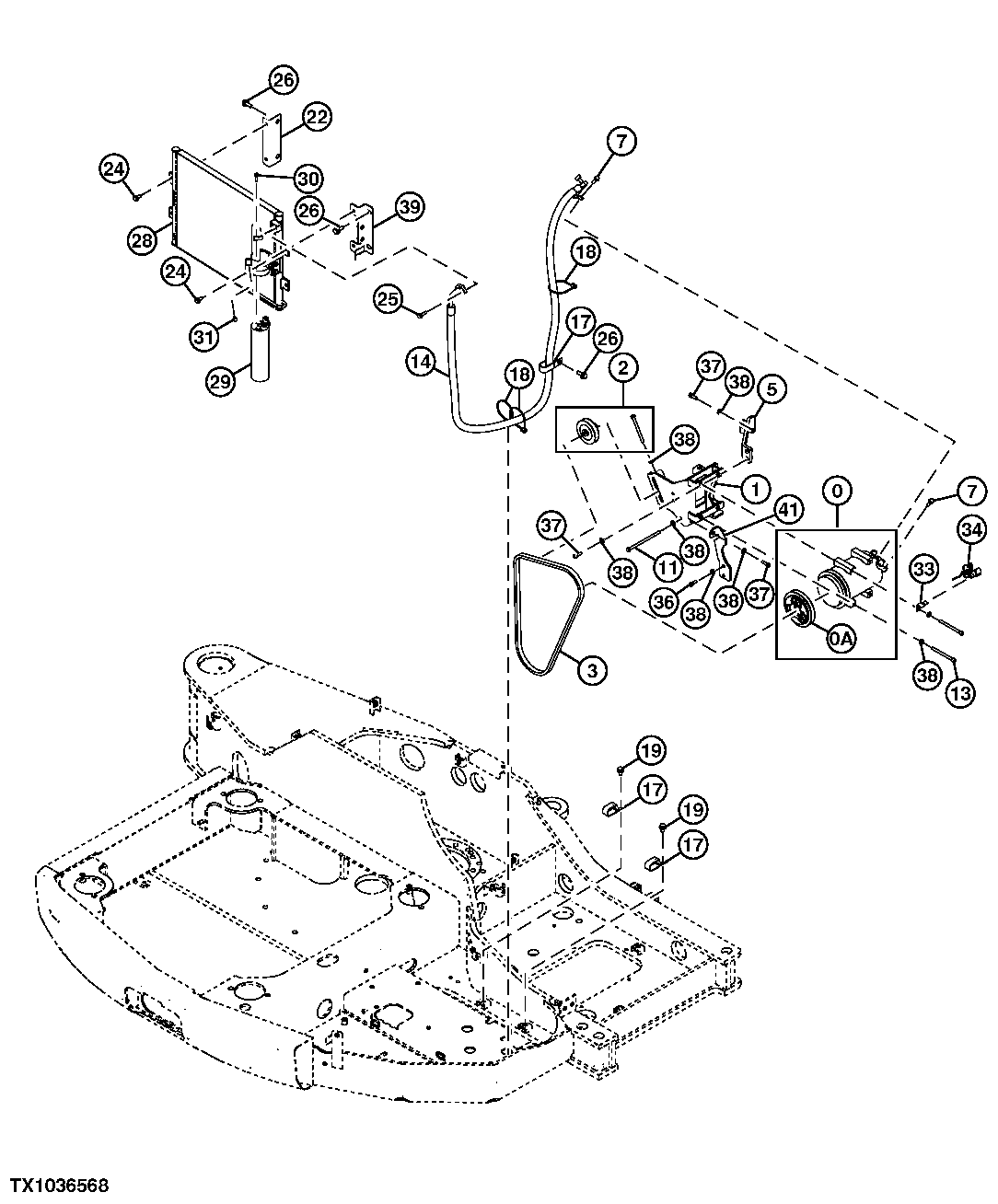

Air Conditioner Compressor, Condenser and Receiver-Dryer

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4663927	1	Compressor	-
1	7054125	1	Bracket	-
2	4346770	1	Pulley	-
3	4640040	1	V-Belt	-
5	8112651	1	Bracket	-
7	-	2	Part 7	J260830 NLA
7	19M7288	2	Cap Screw	M8 X 30, SUB FOR J900830
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
11	19M9389	1	Cap Screw	M8 X 150, SUB FOR 4652417
13	J780800	4	Bolt	-
14	4667860	1	Refrigerant Hose	-
17	R50454	3	Clamp	SUB FOR 4192034
18	H77698	3	Tie Band	SUB FOR 4055312
19	-	2	Part 15	J271020 NLA
19	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
19	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
22	9767795	1	Bracket	-
24	-	4	Part 19	J260820 NLA
24	19M7139	4	Cap Screw	M8 X 20, SUB FOR J900820
24	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
25	-	1	Part 22	J260830 NLA
25	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
25	19M7288	1	Cap Screw	M8 X 30, SUB FOR J900830
26	-	5	Part 25	J271025 NLA
26	19M7402	5	Cap Screw	M10 X 25, SUB FOR J901025
26	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR J222010
28	4647814	1	Vapor Condenser	-
29	4646799	1	Receiver-Dryer	-
29	4709907	1	Switch	High/Low Pressure
30	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
30	19M7933	2	Cap Screw	M6 X 25, SUB FOR J900625
30	-	2	Part 31	J260625 NLA
31	-	1	Part 34	J260616 NLA
31	19M7560	1	Cap Screw	M6 X 16, SUB FOR J900616
31	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
33	4355515	1	Bracket	-
34	R44302	1	Tie Band	SUB FOR 4326365
36	19M7660	3	Screw	M8 X 20, SUB FOR J780820
37	19M7657	4	Screw	M8 X 25, SUB FOR J780825
38	J222008	13	Washer	-
39	8114051	1	Bracket	-
41	3114282	1	Bracket	-
42	4666744	1	Refrigerant Hose	Extension Hose Not Illustrated, M24X1.5, 3400 mm
42	4667336	1	Refrigerant Hose	Extension Hose Not Illustrated, M16X1.5, 3400 mm
0A	4658962	1	Clutch	-
