Открытый узел

Hitch Draft Load Sensing Assembly

Hitch Draft Load Sensing Assembly

Hitch Draft Load Sensing Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

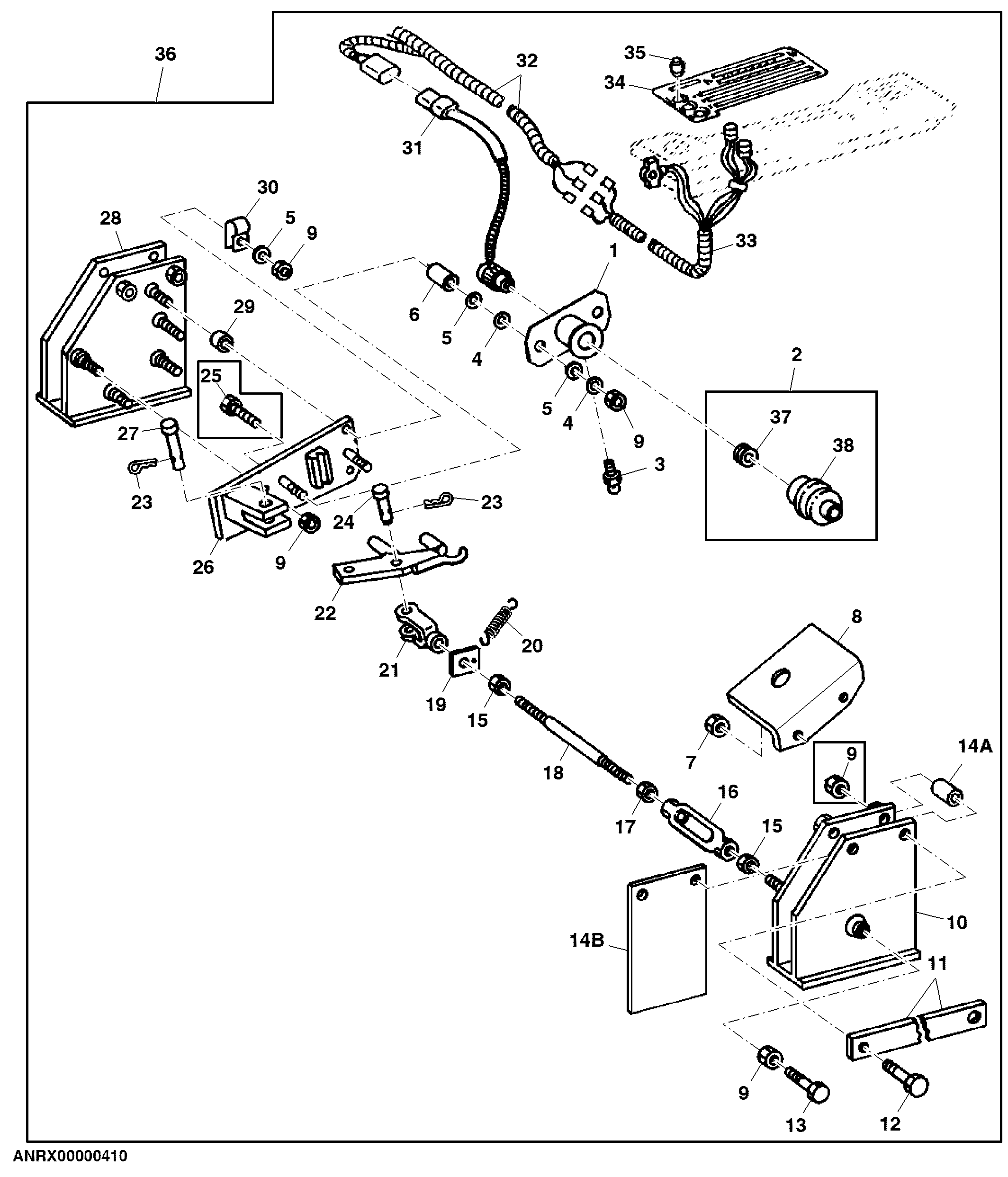

Hitch Draft Load Sensing Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE47376	1	Plate	-
2	RE51667	1	Grommet	NLA; ORDER R111096 AND R114161
3	JD7798	1	Lubrication Fitting	-
4	24H1302	4	Washer	13/32" X 11/16" X 0.035"
5	24M7096	5	Washer	10.500 X 18 X 1.600 mm
6	28H3385	2	Bushing	0.423" X 0.675" X 1/2"
7	14M7274	4	Nut	M10
8	R112771	2	Bracket	-
9	14M7274	4	Nut	M10
9	14M7274	5	Nut	M10
10	RE49846	1	Bracket	-
11	R110036	2	Strap	-
12	19M7875	4	Cap Screw	M10 X 70
13	19M7662	2	Cap Screw	M10 X 30, HS10.9
15	14H732	2	Nut	3/8"
16	M84802	1	Turnbuckle	-
17	14H1065	1	Nut	3/8"
18	R109543	1	Rod	-
19	R111026	1	Plate	-
20	R36634	1	Spring	-
21	C284R	1	Yoke	-
22	RE48126	1	Lever	-
23	11M7081	2	Cotter Pin	2.500 X 20 mm
24	R65563	1	Pin Fastener	-
25	19M7658	2	Cap Screw	M10 X 50
26	RE48017	1	Support	-
27	R31044	1	Pin Fastener	-
28	RE49845	1	Bracket	-
29	28H2481	3	Spacer	0.423" X 0.675" X 1/2"
30	T13814	1	Clamp	-
31	RE43738	1	Hitch Draft Sensor	-
32	RE47511	1	Wiring Harness	SUB FOR RE24137
33	RE260690	1	Module	SUB FOR RE210777 OR RE53195
34	R109763	1	Label	-
35	RE29082	3	Knob	-
36	RE47810	1	Hitch	FI
37	R111096	1	Grommet	-
38	R114161	1	Boot	-
14A	R112743	4	Spacer	(( -XXXXXX) 8560-001594; 8760-002374; 8960-001647)
14B	R112756	2	Strap	((XXXXXX- ) 8560-001595; 8760-002375; 8960-001648)
