Drawbar Support And Draft Link Attaching Bracket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8638	6	Cap Screw	M20 X 65, HS=10.9
2	24M7242	6	Washer	21.400 X 42 X 5 mm
3	RE24208	1	Support	-
4	R87938	2	Thrust Washer	-
5	R87937	4	Bushing	-
6	RE27629	2	Bracket	-
7	24M7242	8	Washer	21.400 X 42 X 5 mm
8	19M8147	8	Cap Screw	(( -XXXXXX) 8560-002042; 8760-003618; 8960-002560) M20 X 90, HS=10.9
8	19M8638	8	Cap Screw	((XXXXXX- ) 8560-002043; 8760-003619; 8960-002561) M20 X 65, HS=10.9
9	19M7892	8	Cap Screw	M20 X 80, HS=10.9
10	24M7242	8	Washer	21.400 X 42 X 5 mm
11	14H1040	2	Nut	1/2"
12	19M8100	2	Cap Screw	M20 X 180, HS=10.9
13	24M7242	2	Washer	21.400 X 42 X 5 mm
14	R229870	1	Wear Plate	SUB FOR R94349 OR R109466
15	10H1034	2	Bolt	1/2" X 1-3/4"
16	24M7242	2	Washer	21.400 X 42 X 5 mm
17	14M7277	2	Nut	M20

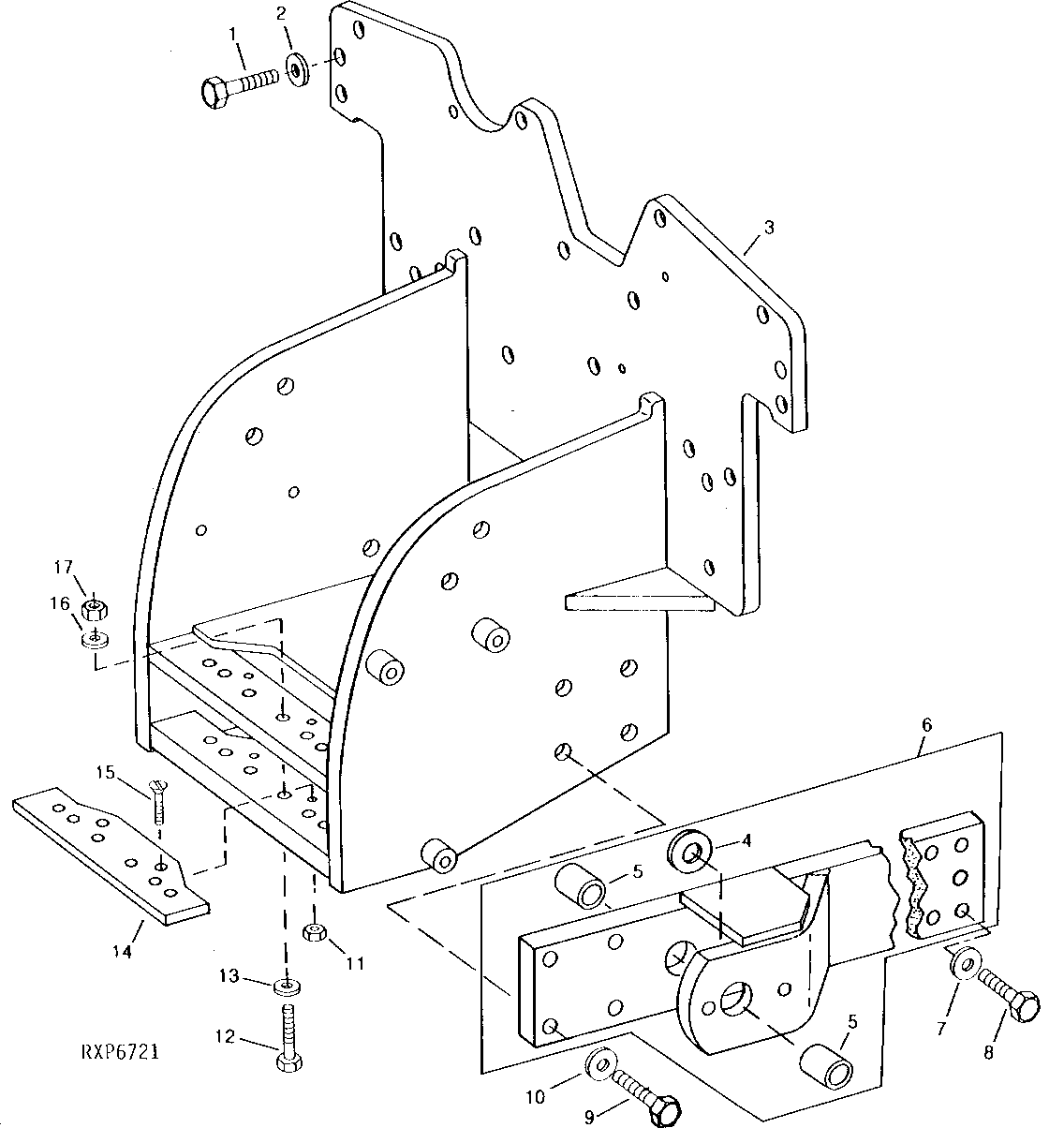

Drawbar Support And Draft Link Attaching Bracket

Нет текстового описания
