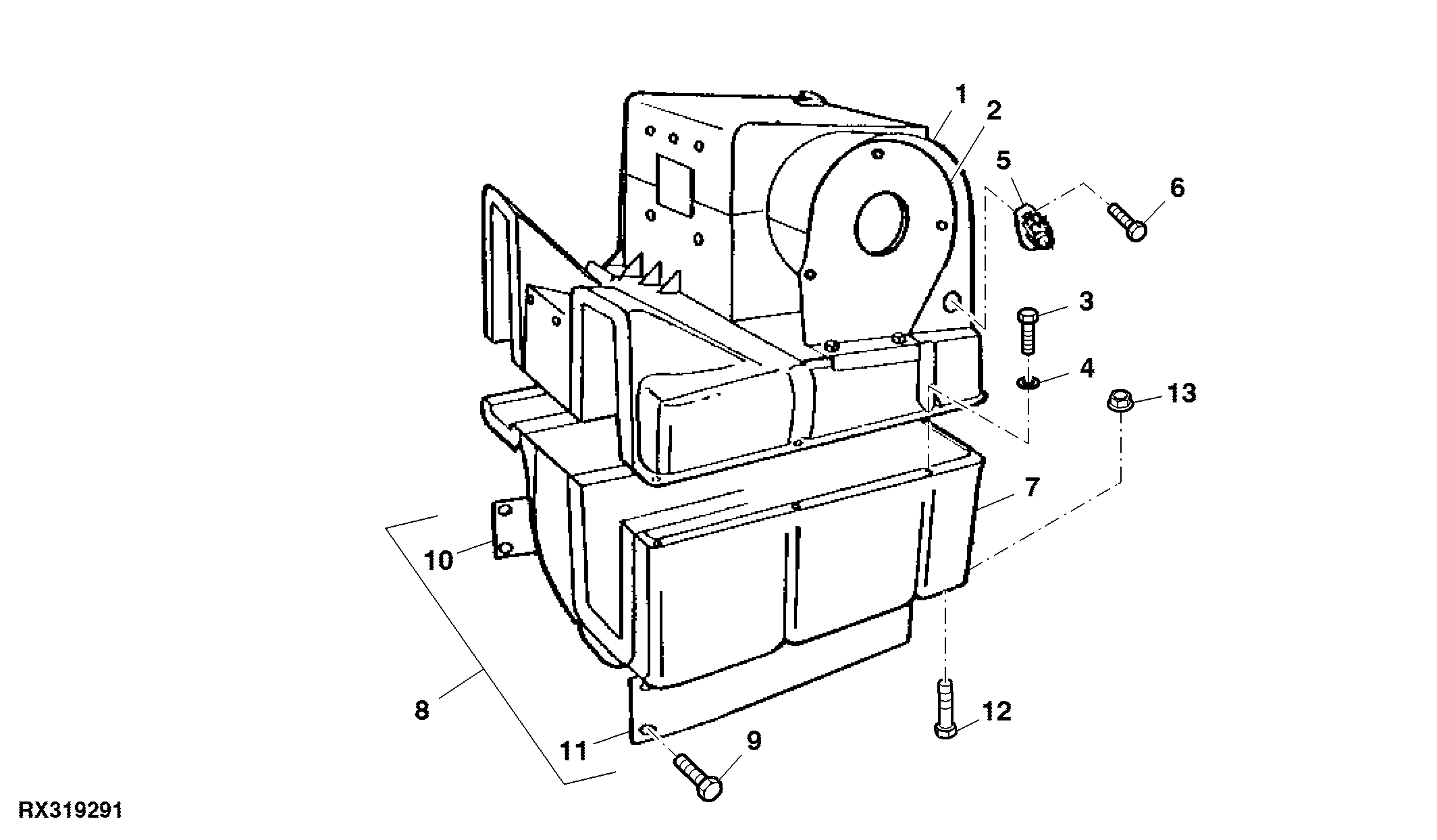

Air Module System Housing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE50220	1	Retainer	(Not Illustrated)
1	R112134	1	Housing	(Not Illustrated)
1	R112133	1	Housing	(Not Illustrated)
1	R114245	1	Deflector	(Not Illustrated)
1	R63679	4	Rivet	(Not Illustrated)
1	AT38516	4	Rivet	(Not Illustrated)
1	R115466	14	Plug	(Not Illustrated)
1	RE54341	1	Housing	UPPER; ORDER RE50220, R112134, R112133, R114245, (4) R63679, (4) AT38516 and (14) R115466; SUB FOR RE50210
2	R113482	1	Support	MOTOR
3	19M6614	10	Cap Screw	M6 X 12
4	24M7088	10	Washer	6.600 X 12 X 1.600 mm
5	RE36133	1	Tube	AIR OUTLET
6	H111706	1	Screw	-
7	RE54340	1	Housing	LOWER, SUB FOR RE50217
8	RE51666	1	Air Conditioner Kit	ORDER R113517 AND R113518
9	19M7162	4	Cap Screw	M8 X 16
10	R113517	1	Support	-
11	R113518	1	Support	-
12	19M7298	4	Cap Screw	M8 X 35
13	14M7298	4	Flange Nut	M8
