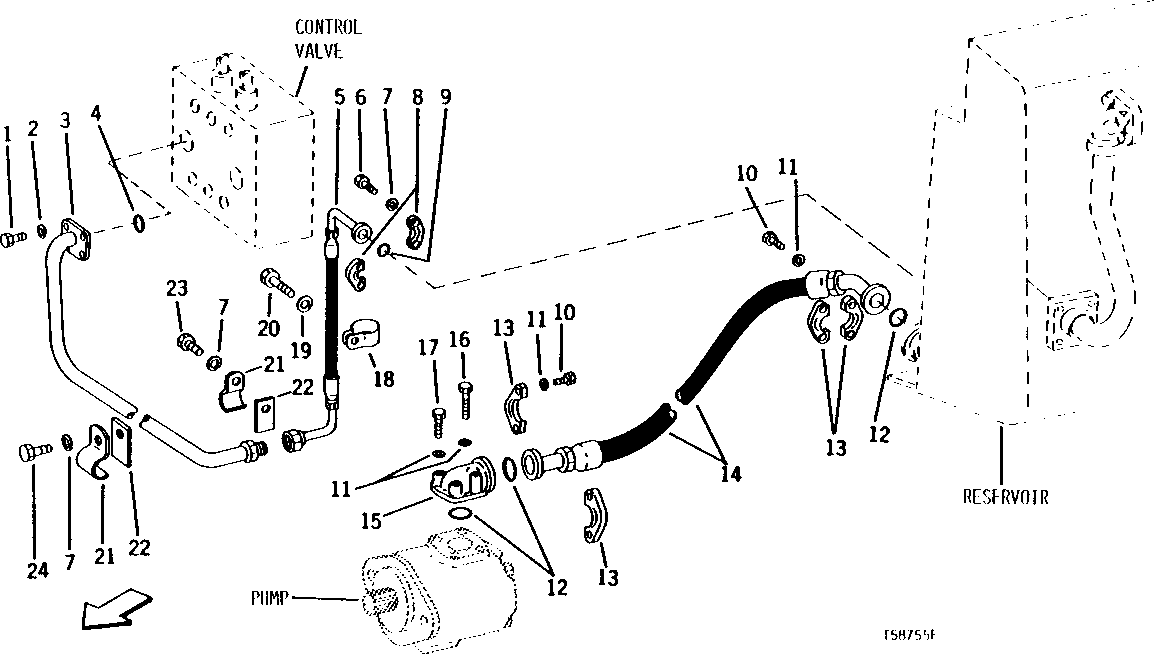

SUMP LINE TO PUMP AND RETURN (SERIAL NO. -714980) [03L03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3104	4	Cap Screw	7/16" X 1-1/4"
2	12H293	4	Lock Washer	7/16"
3	AT58506	1	TUBE	RETURN
4	U10289	1	O-Ring	(SUB FOR T72890)
5	AT50671	1	HYDRAULIC HOSE	1-7/8" X 927 MM (36-1/2") X 1-1/2"
6	19H2993	4	Cap Screw	1/2" X 1-1/2"
7	12H301	4	Lock Washer	1/2"
8	X51H-24	2	Flange Fitting	(SUB FOR R29422 OR T47649)
9	B3690R	1	O-Ring	(SUB FOR T72891)
10	19H1356	4	CAP SCREW	5/8" X 1-3/4"
11	12H294	12	Lock Washer	5/8"
12	T72895	3	O-Ring	(SUB T35893, THIS APPLICATION)
13	T52402	4	Flange Fitting	-
14	AT50693	1	HYDRAULIC HOSE	SUCTION
15	T52401	1	FLANGE FITTING	INLET
16	19H3353	2	Cap Screw	5/8" X 5"
17	19H2969	2	Cap Screw	5/8" X 3-1/2"
18	M3058T	1	CLAMP	-
19	12H303	1	Lock Washer	5/16"
20	19H1849	1	Cap Screw	5/16" X 1-1/4"
21	T57295	2	Clamp	-
22	U44389	2	STRAP	-
23	19H2898	1	Cap Screw	1/2" X 1-1/4"
23	19H3550	1	Cap Screw	1/2" X 4"
24	19H1815	1	Cap Screw	1/2" X 1-1/4"

SUMP LINE TO PUMP AND RETURN (SERIAL NO. -714980) [03L03]
