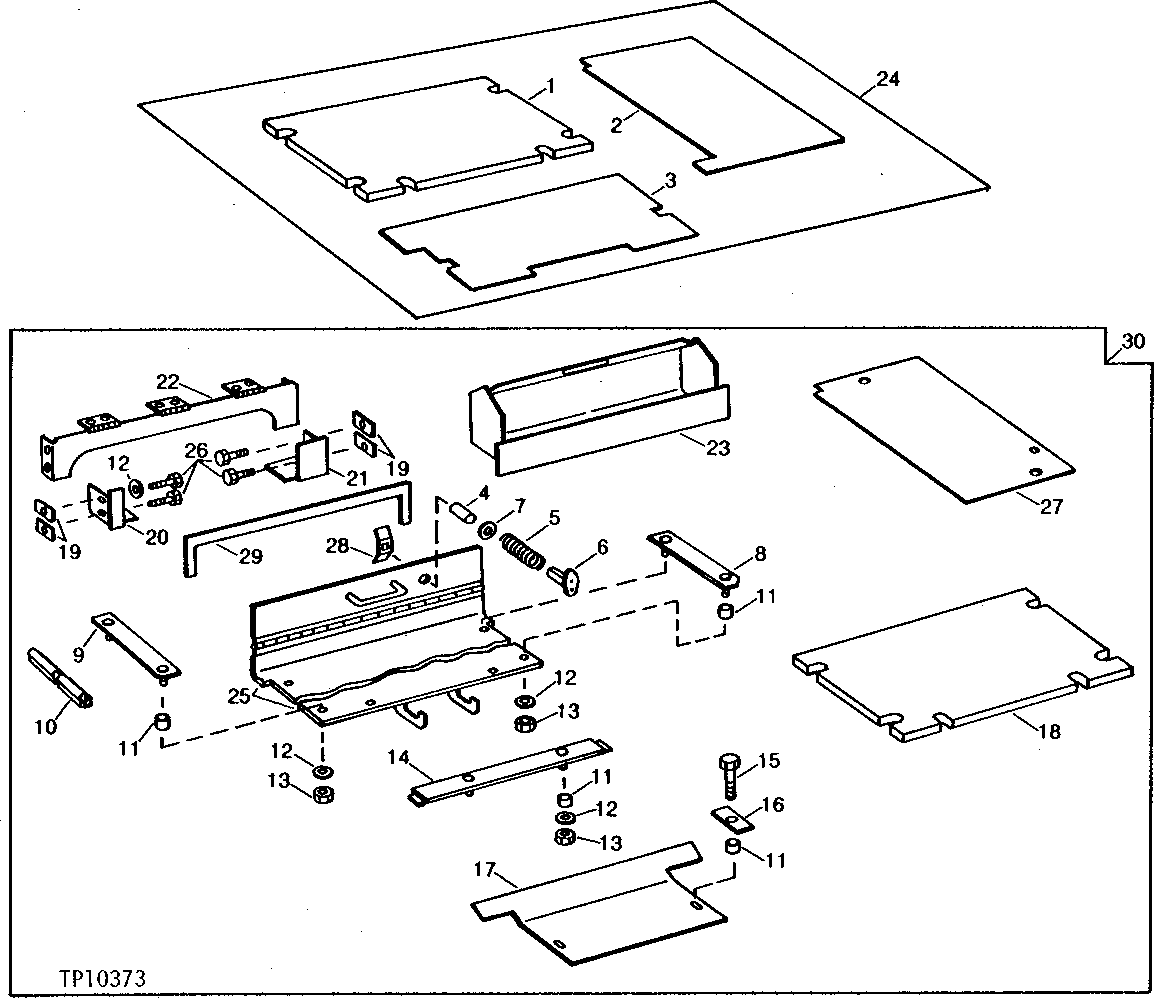

PLAFORM ACCESS RETROFIT KIT (WITH CAB) [03F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	CENTER, (SUB AT74513)
2	-	1	Part 2	LEFT, (SUB AT74513)
3	-	1	Part 3	FRONT, (SUB AT74513)
4	34H266	1	Spring Pin	5/32" X 1"
5	T14057	1	SPRING	-
6	T31501	1	KNOB	-
7	24H1392	1	Washer	25/32" X 1-3/8" X 0.120"
8	AT74511	1	STRIP	L.H.
9	AT74510	1	STRIP	R.H.
10	-	1	Part 10	390 MM LONG (15-3/8") (MAKE FROM T68144)
11	28H1878	8	SPACER	0.493" X 0.675" X 7/16"
12	24M7233	10	WASHER	10.700 X 21 X 2.500 MM
13	14H812	6	NUT	3/8"
14	AT74512	1	STRIP	-
15	19H3239	2	Cap Screw	3/8" X 1-1/4"
16	T76297	2	STRAP	-
17	AT80845	1	FLOOR	FRONT, (SUB FOR AT74499)
18	-	1	Part 18	(SUB AT74514)
19	-	4	Part 19	(SUB AT74514)
20	AT74506	1	SUPPORT	R.H.
21	AT74507	1	SUPPORT	L.H.
22	AT74500	1	SUPPORT	FRONT
23	AT158289	1	TOOLBOX	(SUB FOR AT73543)
24	AT74513	1	KIT	-
25	AT74508	1	DOOR	-
25	14H631	2	Nut	0.190", (PLATE TO CAB)
26	19H1648	4	Cap Screw	3/8" X 3/4"
27	AT74498	1	PLATE	-
28	T47585	1	CLAMP	-
29	-	1	Part 30	711 MM LONG (28") (MAKE FROM T66161)
30	AT74514	1	KIT	-
