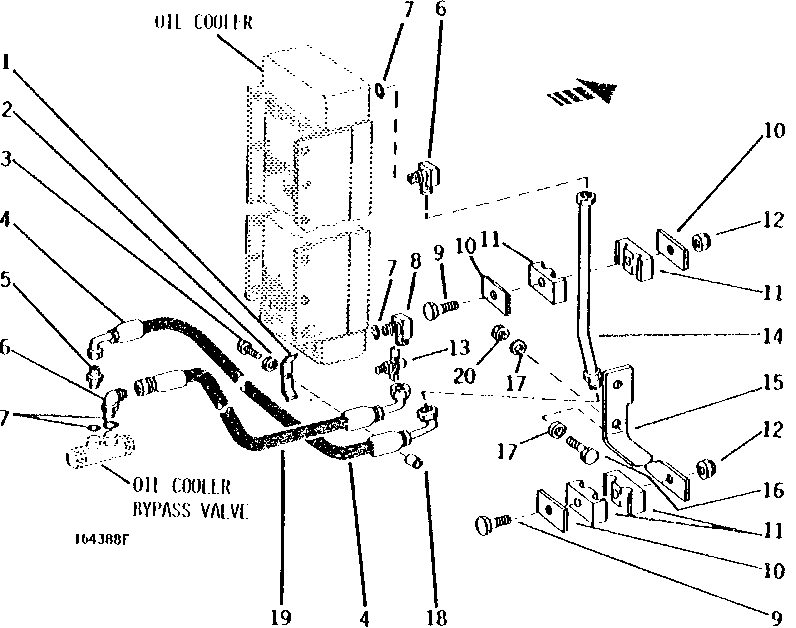

OIL COOLER HYDRAULICS (SERIAL NO. -376120) [01H06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U44385	1	CLAMP	-
2	12H304	1	Lock Washer	3/8"
3	19H3031	1	Cap Screw	3/8" X 2-1/2"
4	AT49917	1	HYDRAULIC HOSE - FABRICATE	INLET 1 468 MM LONG (1-5/16" X 58")
5	T26767	1	Fitting	-
6	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
7	R29936	3	O-Ring	-
8	AT56812	1	ELBOW FITTING	90°
9	19H2458	2	Cap Screw	3/8" X 3"
10	T59833	3	STRAP	-
11	T59832	4	CLAMP	-
12	T11234	2	Lock Nut	-
13	AT13740	1	Drain Valve	-
14	AT57509	1	TUBE	INLET
15	T59831	1	BRACKET	-
16	19H3385	2	Cap Screw	1/2" X 1-1/8"
17	24H1308	4	Washer	13/32" X 1" X 0.134"
18	28H1553	1	Spacer	1/2" X 1-7/16"
19	AT49918	1	HYDRAULIC HOSE	OUTLET 1 359 MM LONG (1-5/16" X 54")
20	14H812	2	NUT	3/8"

OIL COOLER HYDRAULICS (SERIAL NO. -376120) [01H06]

Нет текстового описания
