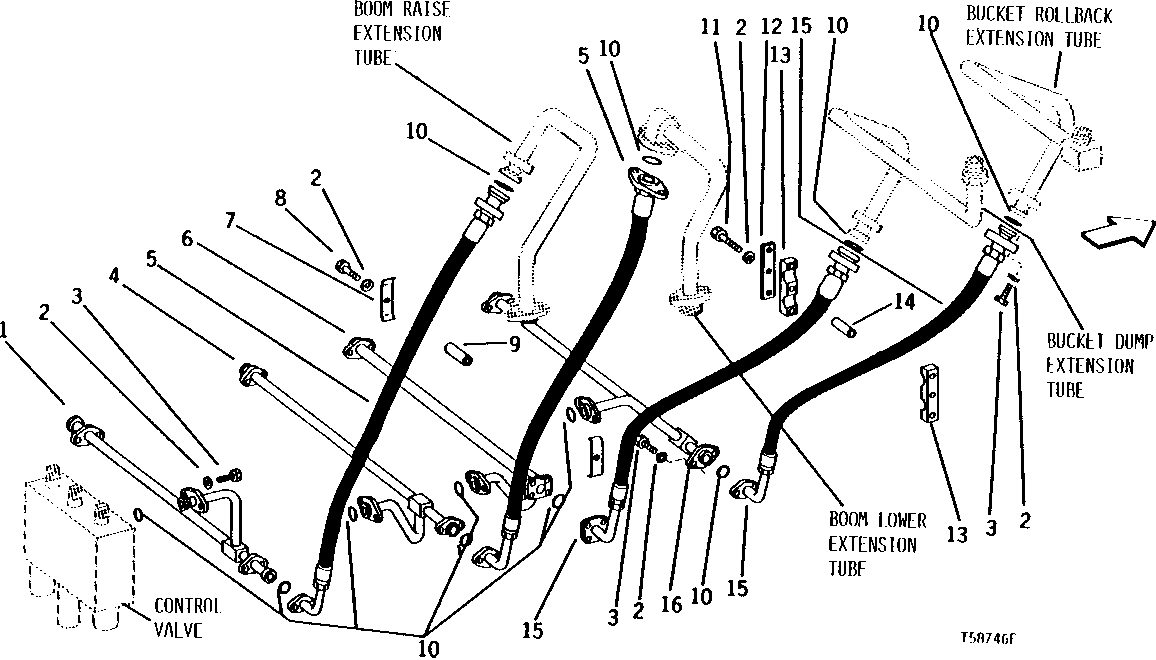

LOADER HYDRAULICS (LOWER RIGHT-HAND) (SERIAL NO. -714980) [03K17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT59334	1	TUBE	BOOM RAISE JUNCTION
2	12H304	56	Lock Washer	3/8"
3	19H3239	48	Cap Screw	3/8" X 1-1/4"
4	AT59333	1	TUBE	BOOM LOWER JUNCTION
5	AT59326	2	HYDRAULIC HOSE - FABRICATE	1" X 752 MM (29-1/2") X 1"
6	AT58513	1	TUBE	BUCKET DUMP JUNCTION
7	T29853	4	CLAMP	-
8	19H3031	2	Cap Screw	3/8" X 2-1/2"
9	28H1953	2	Spacer	3/8" X 1-7/16"
10	U12037	12	O-Ring	(SUB FOR T72889) (SUB FOR U12037, THIS APPLICATION)
11	19H2732	6	Cap Screw	3/8" X 2-3/4"
12	T120017	4	STRAP	(SUB FOR T48169)
13	T52409	4	CLAMP	-
14	T48168	6	BUSHING	-
15	AT59331	2	HYDRAULIC HOSE - FABRICATE	1" X 889 MM (35") X 1"
16	AT59332	1	TUBE	BUCKET ROLLBACK JUNCTION

LOADER HYDRAULICS (LOWER RIGHT-HAND) (SERIAL NO. -714980) [03K17]
