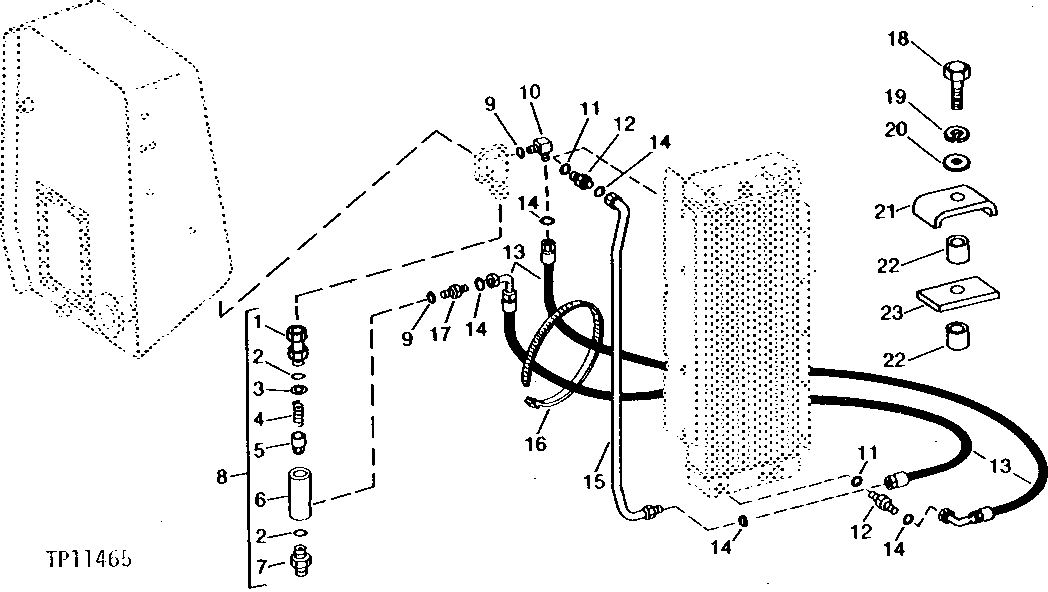

HYDRAULIC OIL COOLER HYDRAULICS (SERIAL NO. 714981- ) [03K16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT79546 NO LONGER AVAILABLE)
2	R26773	2	O-Ring	-
3	24H1451	1	Washer	1-1/32" X 1-3/4" X 0.060"
4	M102T	1	SPRING	-
5	T60819	1	CHECK VALVE	-
6	T60818	1	HOUSING	-
7	38H1191	1	Adapter Fitting	-
8	AT79545	1	CHECK VALVE	-
9	R26906	2	O-Ring	-
10	38H1014	1	Elbow Fitting	90°
11	U12547	2	O-Ring	-
12	38H1163	2	Adapter Fitting	-
13	AT79516	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 4 788 MM (188-1/2") X 1-3/16"
14	T77858	5	O-Ring	-
15	-	1	Part 15	( AT79515 USE IF AVAILABLE)
16	N189220	3	Tie Band	(SUB FOR (3) AA21510)
17	38H1193	1	Adapter Fitting	-
18	19H1912	3	Cap Screw	3/8" X 3-1/2"
19	12H304	3	Lock Washer	3/8"
20	24H1305	3	Washer	13/32" X 13/16" X 0.065"
21	U44385	3	CLAMP	(TO HOLD HOSES TO FRONT ENGINE SUPPORT, FRONT CROSSBAR AND INNER SIDE FRAME)
22	28H1785	6	BUSHING	0.546" X 0.840" X 1-1/16"
23	T48730	3	STRAP	-

HYDRAULIC OIL COOLER HYDRAULICS (SERIAL NO. 714981- ) [03K16]
