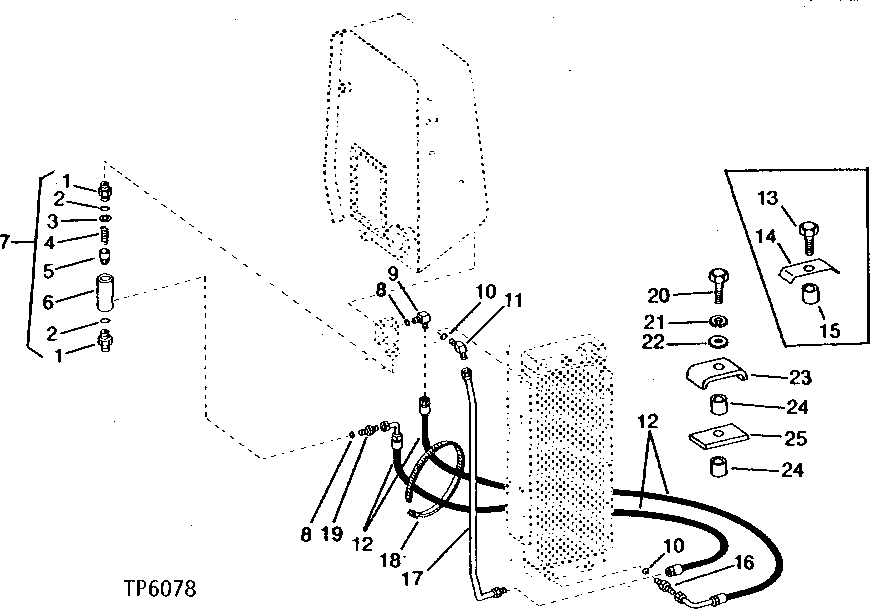

HYDRAULIC OIL COOLER HYDRAULICS (SERIAL NO. -714980) [03K15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T52400	2	UNION FITTING	-
2	R26773	2	O-Ring	-
3	24H1451	1	Washer	1-1/32" X 1-3/4" X 0.060"
4	M102T	1	SPRING	-
5	T60819	1	CHECK VALVE	-
6	T60818	1	HOUSING	-
7	AT58211	1	RELIEF VALVE	-
8	R26906	2	O-Ring	-
9	AE30518	1	Elbow Fitting	90°
10	U12547	2	O-Ring	(SUB FOR (2) F3171R)
11	AR26723	1	ELBOW FITTING	90°, ADJUSTABLE
12	AT58227	1	HYDRAULIC HOSE - FABRICATE	-
13	19H3031	2	Cap Screw	3/8" X 2-1/2"
14	U44385	2	CLAMP	-
15	28H2552	1	SPACER	1/2" X 1-1/8"
16	R27267	1	Fitting	-
17	AT57508	1	LINE	-
18	N189220	3	Tie Band	(SUB FOR AT42520 OR (3) AA21510)
19	T38666	1	Fitting	-
20	19H1912	3	Cap Screw	3/8" X 3-1/2"
21	12H304	3	Lock Washer	3/8"
22	24H1305	3	Washer	13/32" X 13/16" X 0.065"
23	U44385	3	CLAMP	(TO HOLD HOSES TO FRONT ENGINE SUPPORT, FRONT CROSSBAR AND INNER SIDE FRAME)
24	28H2552	6	SPACER	1/2" X 1-1/8"
25	T48730	3	STRAP	-
