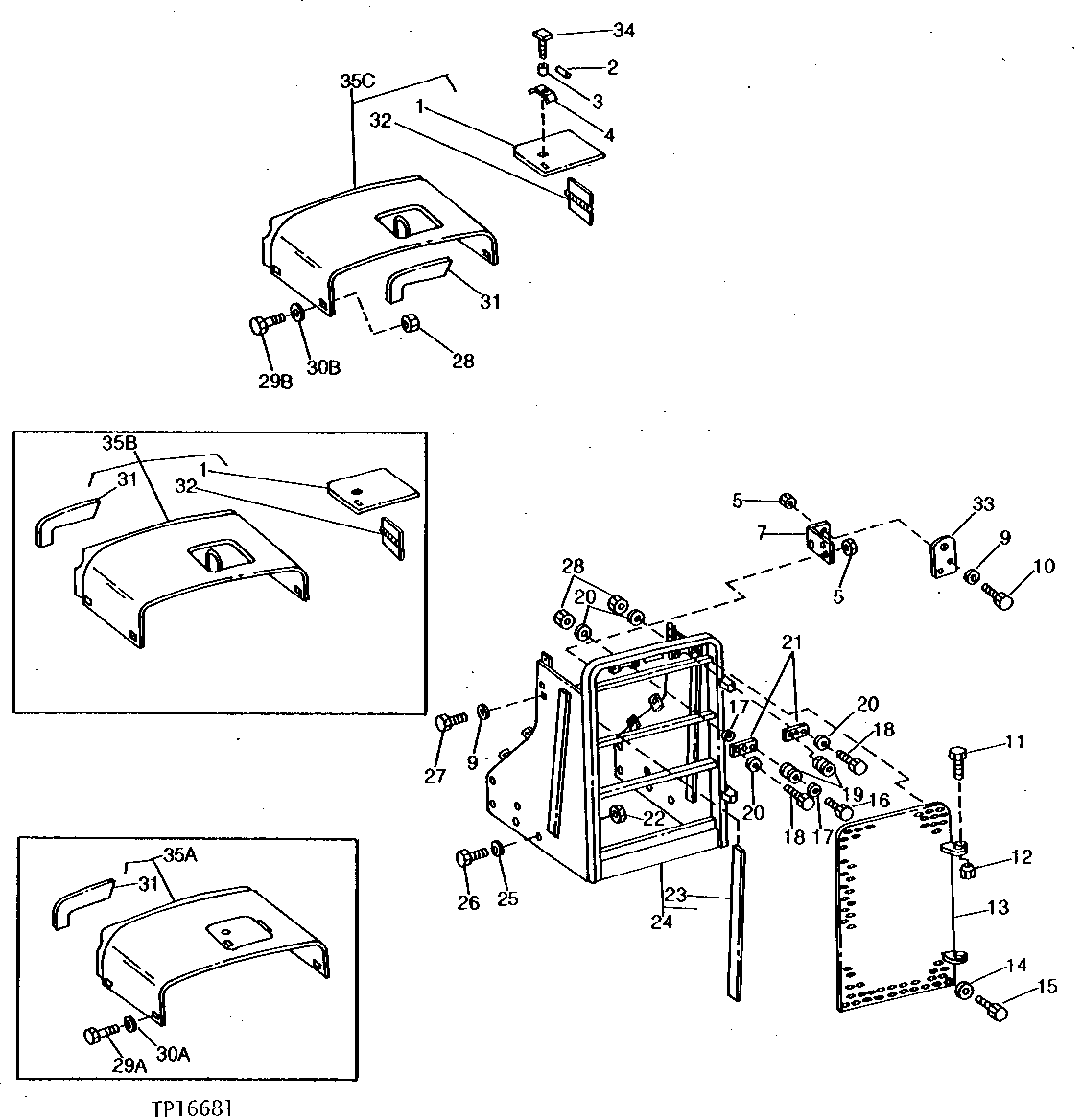

GRILLE AND GRILLE HOUSING [03G19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T47584	1	DOOR	-
2	34H266	1	Spring Pin	5/32" X 1"
3	T14057	1	SPRING	-
4	T47585	1	CLAMP	-
5	14H812	8	NUT	3/8"
6	24M7096	4	Washer	0.413" X 0.709" X 0.063"
7	AT46639	1	SUPPORT	R.H.
7	AT46640	1	SUPPORT	L.H. (NOT ILLUSTRATEED)
8	-	2	Part 9	(T48114 NO LONGER AVAILABLE)
9	12H304	8	Lock Washer	3/8"
10	19H2676	4	Cap Screw	3/8" X 1"
11	19H2600	2	Cap Screw	3/4" X 2-5/8"
12	T25879	2	Nut	-
13	AT58150	1	GRILLE	-
13	AT74073	1	GRILLE	HEAVY-DUTY
14	12H294	4	Lock Washer	5/8"
15	19H2994	4	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
16	19H3109	2	Cap Screw	HS, SAE 8, 1/2" X 2-7/8"
17	T62323	4	Washer	-
18	19H2993	4	Cap Screw	1/2" X 1-1/2"
19	AT169186	2	Isolator	(SUB FOR AT59650)
20	T21242	8	Washer	-
21	T56961	2	STRAP	-
22	14H1044	10	Nut	7/8"
23	T51681	2	ISOLATOR	-
24	AT50034	1	HOUSING	-
24	AT74071	1	HOUSING	HEAVY-DUTY
25	A11667	10	Washer	(SUB FOR A5542R)
26	19H3359	10	Cap Screw	HS, SAE 8, 7/8" X 2"
27	03H1500	4	Bolt	3/8" X 1"
28	14H1040	8	Nut	1/2"
31	T51675	1	BARRIER	RIGHT
31	T51676	1	BARRIER	(NOT ILLUSTRATED)
32	AT39757	1	HINGE	-
33	T66714	2	PLATE	-
34	T31501	1	KNOB	-
29A	03H1731	4	Bolt	1/2" X 1-1/2"
29B	09H1588	4	Bolt	1/2" X 1-3/4"
30A	24H1625	4	Washer	17/32" X 1" X 0.120"
30B	T21228	4	Washer	-
35A	AT50033	1	COVER	(SUB AT82601, R51675, R51676 AND (4) 09H1588)
35B	AT63228	1	COVER	(SUB AT82601, R51675, R51676 AND (4) 09H1588)
35C	AT82601	1	HOUSING	(ALSO ORDER R51675 AND R51676)
