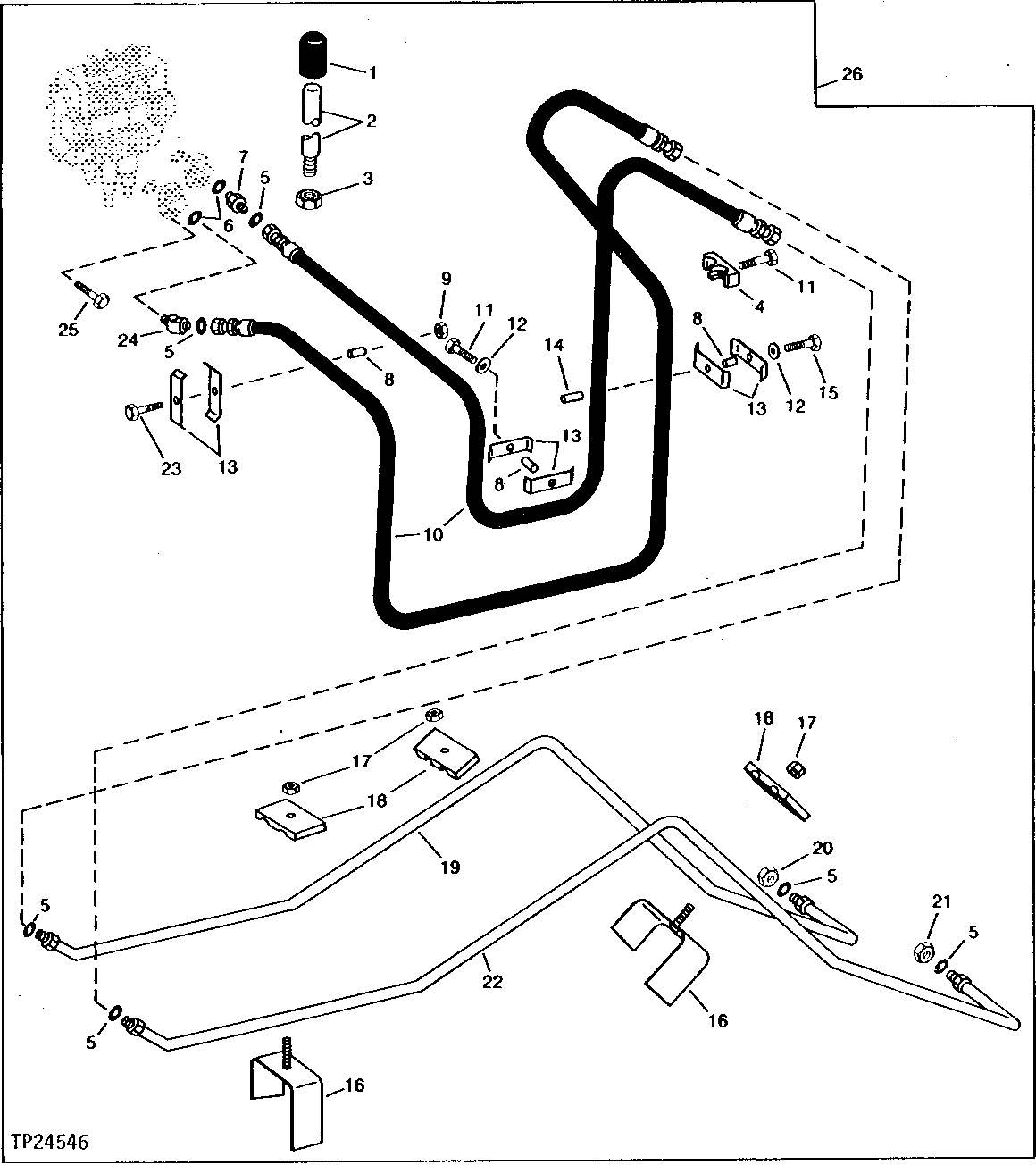

FRONT AUXILIARY HYDRAULIC LINES (SERIAL NO. 714981- ) [03K09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	(TO HOLD GRIP ON AUXULIARY LEVER)
1	T37058	1	GRIP	(SUB FOR AP17808, THIS APPLICATION)
2	T120386	1	ROD	(SUB FOR T48087) (ALSO ORDER T37058)
3	14H821	1	Nut	5/8"
4	T52978	1	Clamp	-
5	T77858	6	O-Ring	-
6	R29936	2	O-Ring	-
7	38H1194	1	Adapter Fitting	-
8	28H2552	3	SPACER	1/2" X 1-1/4"
9	T16464	1	Lock Nut	-
10	AT79483	2	HYDRAULIC HOSE - FABRICATE	3 726 MM LONG (1-3/16" X 146 1/2")
11	19H3031	2	Cap Screw	3/8" X 2-1/2"
12	12H304	2	Lock Washer	3/8"
13	T27020	6	CLAMP	-
14	28H1730	1	Bushing	1/2" X 1-15/16"
15	19H2700	1	Cap Screw	3/8" X 4-1/2"
16	AT79484	2	BRACKET	-
17	E50102	3	Lock Nut	(SUB FOR C744DN OR (3) M63440)
18	T38967	3	CLAMP	-
19	AT79482	1	LINE	-
20	38H1356	2	Tube Nut	(SUB FOR 38H1121)
21	38H1418	2	Fitting	(SUB FOR 38H1142)
22	AT79481	1	LINE	-
23	19H3130	1	Cap Screw	5/16" X 1-3/4"
24	38H1073	1	Elbow Fitting	-
25	19H3124	8	Screw	-
26	AT79480	1	ASSEMBLY LINE PARTS	(AT79480 NO LONGER AVAILABLE)

FRONT AUXILIARY HYDRAULIC LINES (SERIAL NO. 714981- ) [03K09]
