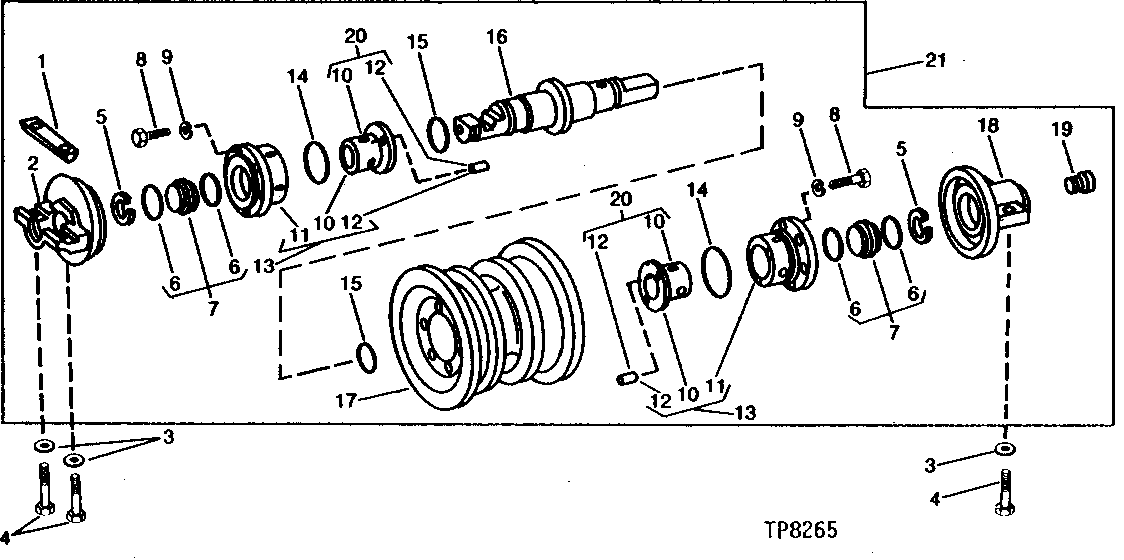

DOUBLE FLANGE TRACK ROLLER (STEEL MILL LOADER) [01C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T59190	1	SHAFT KEY	-
2	-	1	Part 2	OUTER ( T59189 USE IF AVAILABLE)
3	R78019	1	Washer	(4 USED PER ROLLER) (SUB FOR T21397)
4	19H2728	1	Cap Screw	3/4" X 3", (4 USED PER ROLLER) (1ST, 4TH, 5TH, 6TH, 7TH ROLLER)
4	19H2825	1	Cap Screw	3/4" X 4-1/4", (4 USED PER ROLLER) (2ND AND 3RD ROLLERS)
5	T59187	2	SNAP RING	-
6	T75627	4	O-RING	-
7	AT73724	2	SEAL	(N0 LONGER PROVIDED) (USE IF AVAILABLE)
8	19H3385	12	Cap Screw	1/2" X 1-1/8"
9	12H304	12	Lock Washer	3/8"
10	-	2	Part 11	(SUB AT70248)
11	-	2	Part 12	(SUB AT75069)
12	T47858	2	Pin	-
13	AT75069	2	CASE	WITH BUSHING, (SUB FOR AT56842)
14	T32344	2	O-RING	-
15	T75628	2	O-RING	-
16	-	1	Part 17	( T59186 USE IF AVAILABLE)
17	AT70247	1	ROLLER	DOUBLE FLANGE
18	-	1	Part 19	INNER ( T59188 USE IF AVAILABLE)
19	T59194	1	DRAIN PLUG	-
20	AT70248	1	BUSHING	SERVICE
21	-	1	Part 22	DOUBLE FLANGE (2ND, 4TH, AND 6TH ROLLER) (3 USED PER TRACK) (SUB FOR AT73727) ( AT75070 NO LONGER PROVIDED)

DOUBLE FLANGE TRACK ROLLER (STEEL MILL LOADER) [01C04]
