Открытый узел

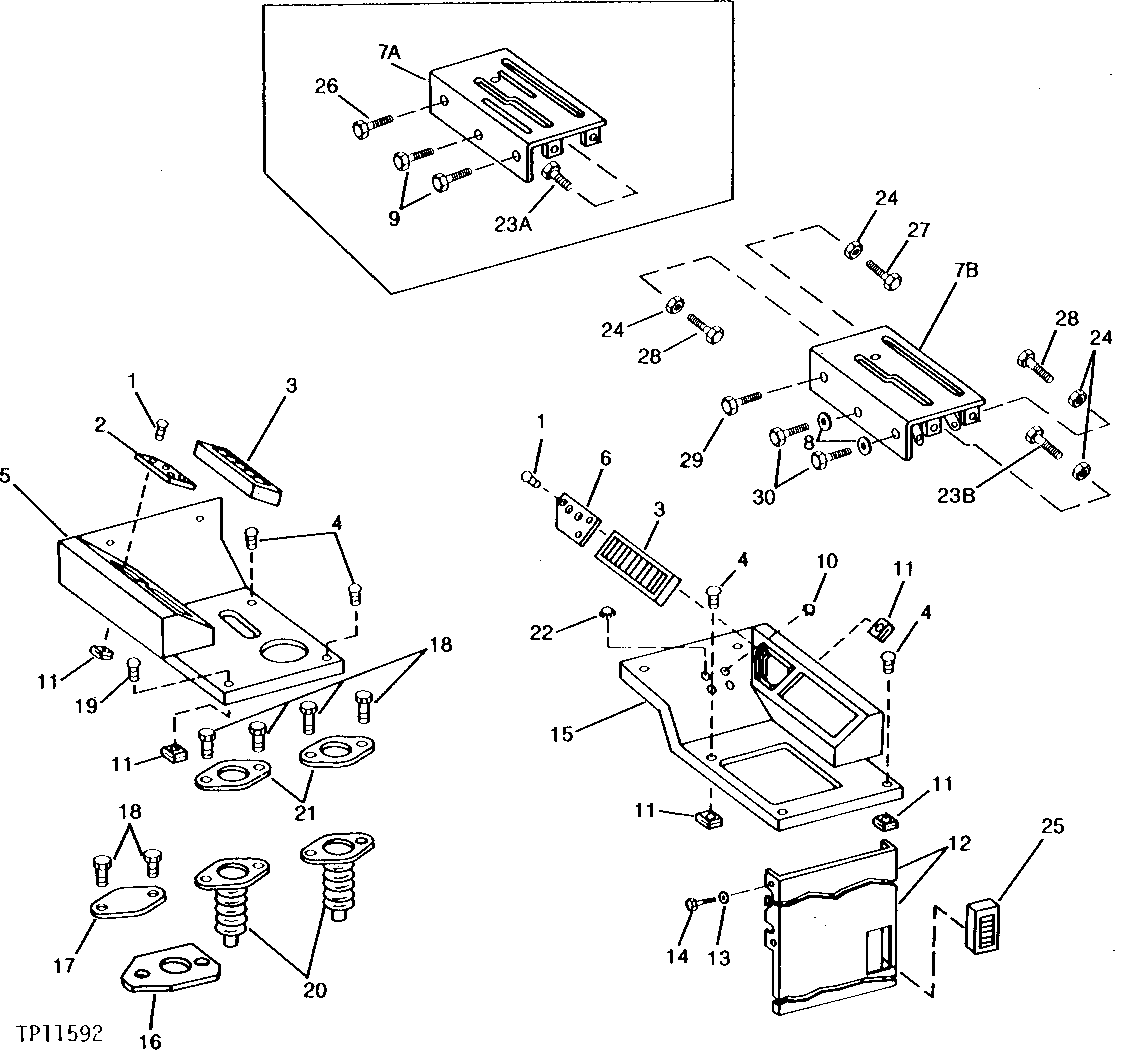

CAB CONSOLE COVERS [03D19]

CAB CONSOLE COVERS [03D19]

CAB CONSOLE COVERS [03D19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB CONSOLE COVERS [03D19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H98313	6	SCREW	(SUB FOR R50499 OR T61794)
2	T51379	1	PANEL	CONTROL, RIGHT
3	AT65638	1	LOUVER	(SUB FOR AT48777)
4	T50114	11	SCREW	-
5	T61793	1	COVER	CONSOLE, RIGHT
6	T83316	1	PANEL	CONTROL, LEFT, (SUB FOR T50113)
8	12H304	3	Lock Washer	3/8", (SUB FOR R53668)
8	12H304	2	Lock Washer	3/8", (SUB FOR R53668)
9	R53664	3	Self-Locking Screw	-
9	R53664	2	Self-Locking Screw	-
10	H91792	1	PLUG	(SUB FOR U43024) (WITHOUT AIR CONDITIONING)
11	R50279	15	Nut	-
12	T58516	1	COVER	CONTROL SWITCH
13	24H1305	4	Washer	13/32" X 13/16" X 0.065"
14	19H1648	4	Cap Screw	3/8" X 3/4"
15	T50106	1	COVER	CONSOLE, LEFT
15	T79336	1	COVER	CONSOLE, LEFT
16	T66580	1	PLATE	ADAPTER
17	T58695	1	PLATE	PLATFORM COVER
18	T58694	6	Screw	-
19	H98313	1	SCREW	TAPPING, (SUB FOR T61794)
20	T56299	2	BOOT	-
21	T58693	2	PLATE	RETAINER, BOOT
22	T16738	1	PLUG	(WITHOUT AIR CONDITIONING)
24	14H785	4	Nut	5/16"
25	AT56278	1	LOUVER	-
26	N108415	1	CAP SCREW	-
27	22H1040	1	Set Screw	5/16" X 1-1/4"
28	19H3552	2	Cap Screw	5/16" X 1-1/2"
29	-	1	Part 34	( 21H1060 - NO LONGER AVAILABLE)
30	19H2284	2	Cap Screw	3/8" X 7/8"
7A	AT48776	1	GUIDE	-
7B	AT79234	1	GUIDE	-
23A	19H3296	4	Cap Screw	-
23B	19H3131	1	Cap Screw	5/16" X 2"
