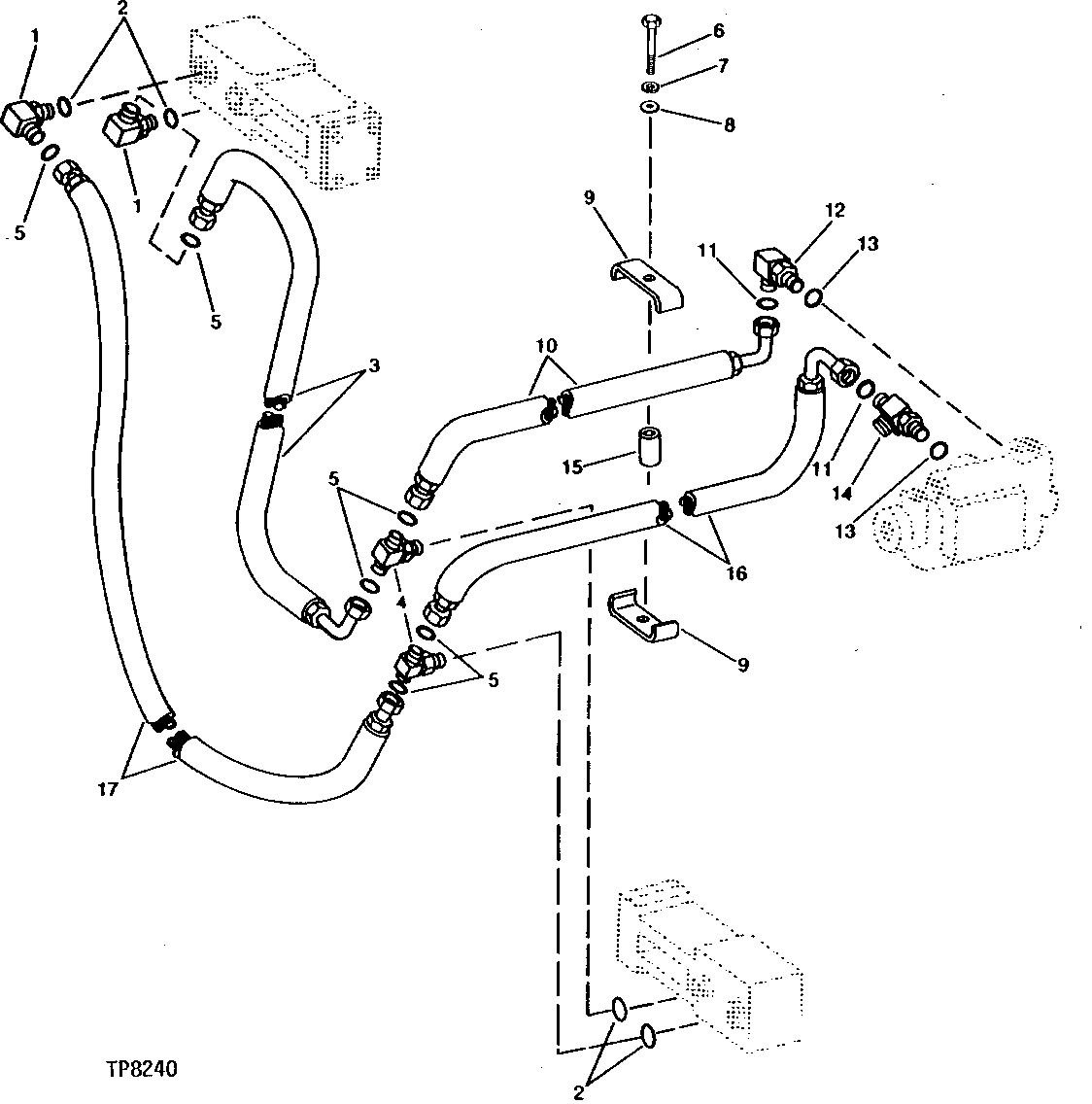

BYPASS VALVE TO BRAKE VALVE HYDRAULICS (STEEL MILL LOADER) [01H21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1004	2	Elbow Fitting	(SUB FOR AT72083 AND AT75295)
2	R26448	4	O-Ring	-
3	-	1	Part 3	11/16" X 393 MM (15-1/2") X 11/16" ( AT73662 USE IF AVAILABLE)
4	38H1016	2	Tee Fitting	(SUB FOR AT72007 AND AT75292)
5	T77613	6	O-Ring	(SUB FOR T74336 AND T76818)
6	19H2333	1	Cap Screw	1/4" X 2-1/4"
7	12H303	2	Lock Washer	5/16"
8	24H1821	1	Washer	17/16" X 3/4" X .060"
9	T27020	2	CLAMP	-
10	-	1	Part 10	11/16" X 1 619 MM (63-3/4") X 13/16" ( AT73670 USE IF AVAILABLE)
11	T77857	2	O-Ring	(SUB FOR T74337 AND T76819)
12	38H1005	1	Elbow Fitting	(SUB FOR AT72008 AND AT75293)
13	R26375	2	O-Ring	-
14	38H1024	1	Tee Fitting	(SUB FOR AT72012 AND AT75294)
15	28H1526	1	BUSHING	1/2" X 1-5/16"
16	-	1	Part 16	11/16" X 1 524 MM (60") X 13/16" ( AT73664 USE IF AVAILABLE)
17	-	1	Part 17	11/16" X 584 MM (23") X 11/16" ( AT73656 USE IF AVAILABLE)

BYPASS VALVE TO BRAKE VALVE HYDRAULICS (STEEL MILL LOADER) [01H21]
