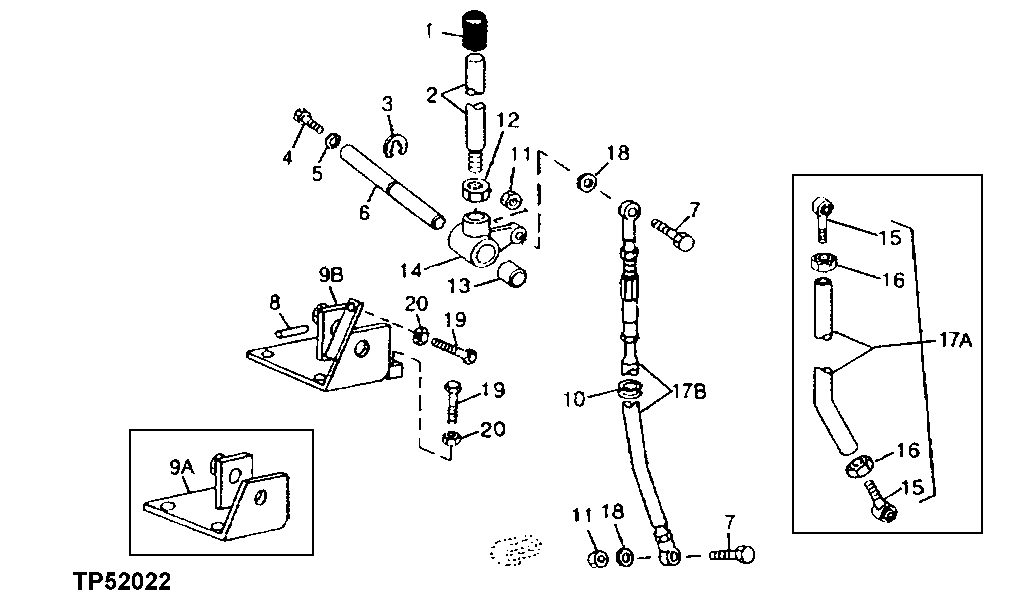

AUXILIARY CONTROL LEVER (WITH CAB) [03I11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	(TO HOLD GRIP ON AUXILIARY LEVER)
1	T37058	1	GRIP	(SUB FOR AP17808, THIS APPLICATION)
2	T120386	1	ROD	(SUB FOR T48087) (ALSO ORDER T37058)
3	R27434	1	Snap Ring	-
4	19H2284	1	Cap Screw	3/8" X 7/8"
5	12H304	1	Lock Washer	3/8"
6	T50789	1	PIN FASTENER	-
7	19H3552	2	Cap Screw	5/16" X 1-1/2"
8	34H314	1	Spring Pin	1/4" X 1-1/4"
10	R45537	1	Grommet	-
11	T16464	2	Lock Nut	-
12	14H821	1	Nut	5/8"
13	M1640T	2	BUSHING	-
14	T50788	1	LEVER	(SUB FOR AT49356)
15	AT46594	2	LINK END	-
16	14H882	2	Nut	5/16"
18	12H303	2	Lock Washer	5/16"
19	19H3296	2	Cap Screw	5/16" X 2"
20	14H785	2	Nut	5/16"
9A	-	1	Part 10	(AT49355 - NO LONGER AVAILABLE) (SUB AT113017, (2) 14H785 AND (2) 19H3296)
9B	AT113017	1	BRACKET	(SUB FOR AT49355)
17A	AT50320	1	ROD	(SUB AT65884)
17B	AT65884	1	ROD	-

AUXILIARY CONTROL LEVER (WITH CAB) [03I11]
