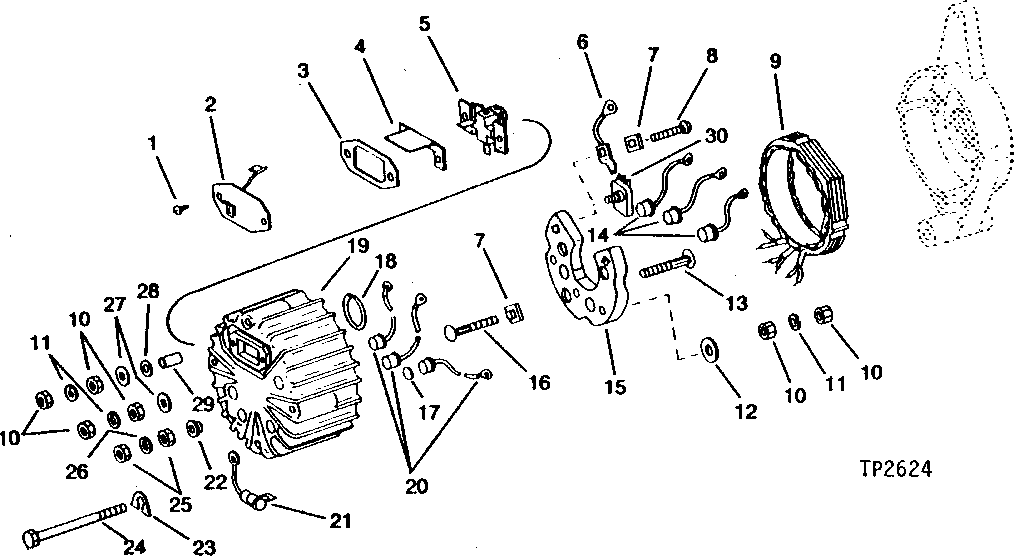

16-AMPERE ALTERNATOR (REAR SECTION) (MOTOROLA NO. 8TA3025C) (WITHOUT CAB) [03B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37H47	2	SCREW	NO. 8 X 1/2", DRIVE
2	-	1	Part 2	BRUSH ( AT52571 USE IF AVAILABLE)
3	-	1	Part 3	( T54446 USE IF AVAILABLE)
4	-	1	Part 4	( T46862 USE IF AVAILABLE)
5	AT27128	1	HOLDER	AND HOLDER (SUB FOR R15026)
6	-	1	Part 6	JUMPER ( AT23186 USE IF AVAILABLE)
7	-	5	Part 7	( T25350 USE IF AVAILABLE)
8	-	2	Part 8	R.D. AND AUXILIARY TERMINAL ( T25348 USE IF AVAILABLE)
9	-	1	Part 9	( AT52570 USE IF AVAILABLE)
10	14H778	10	Nut	0.190"
11	12H246	5	LOCK WASHER	0.190"
12	R39804	4	WASHER	INSULATOR
13	-	1	Part 13	OUTPUT TERMINAL ( T25347 USE IF AVAILABLE)
14	-	3	Part 14	RECTIFYING POSITIVE ( AT23184 USE IF AVAILABLE)
15	-	1	Part 15	POSITIVE DIODE ( T25352 USE IF AVAILABLE)
16	-	3	Part 16	( T25349 USE IF AVAILABLE)
17	-	3	Part 17	( T25355 USE IF AVAILABLE)
18	R15030	1	O-RING	REAR GEARING
19	-	1	Part 19	( T46540 USE IF AVAILABLE)
20	-	3	Part 20	RECTIFYING NEGATIVE ( AT23185 USE IF AVAILABLE)
21	-	1	Part 21	( T42349 NO LONGER REQUIRED)
22	-	1	Part 22	( T25360 USE IF AVAILABLE)
23	T58484	1	CLIP	DRAIN
24	R15045	4	SCREW	THROUGH
25	14H860	2	Nut	1/4"
26	12H302	1	Lock Washer	1/4"
27	R15036	2	WASHER	-
28	-	2	Part 28	( T25354 USE IF AVAILABLE)
29	-	1	Part 29	( T25353 USE IF AVAILABLE)
30	-	1	Part 30	TRIO ( AT49449 USE IF AVAILABLE)
