Открытый узел

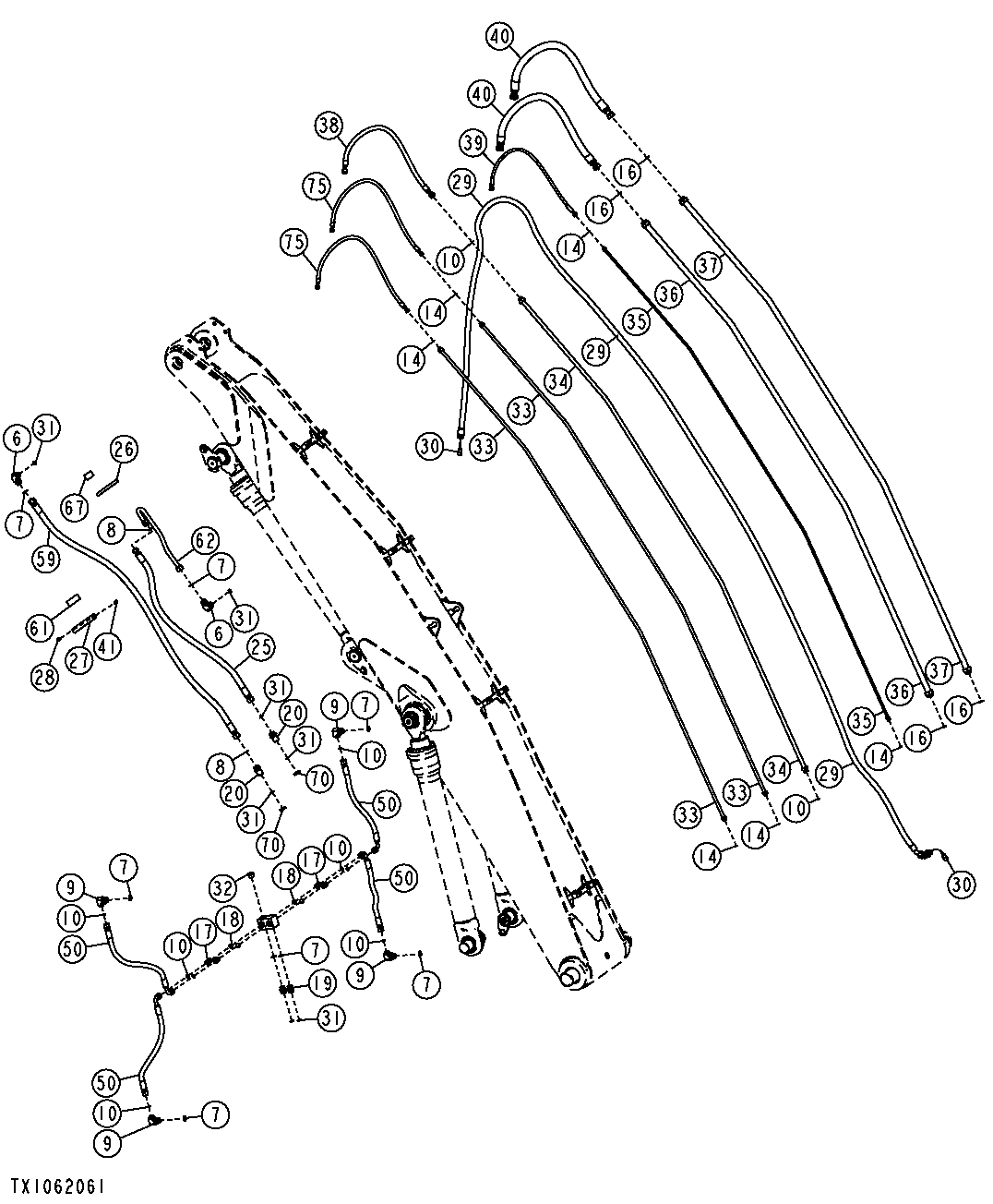

HYDRAULIC SYSTEM - BOOM

HYDRAULIC SYSTEM - BOOM

HYDRAULIC SYSTEM - BOOM

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC SYSTEM - BOOM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	1	Screw	M10 X 16
6	38H1037	2	Elbow Fitting	-
7	R29936	8	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
8	T76938	8	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
9	38H1052	4	Elbow Fitting	-
10	T77858	10	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
14	T77857	6	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
16	T78612	4	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")
17	38H1163	4	Adapter Fitting	-
18	U12547	4	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
19	38H1164	2	Adapter Fitting	-
20	38H1287	2	Adapter Fitting	-
25	811277600	1	Hydraulic Hose	-
26	811644600	1	Clamp	-
27	811645000	1	Clamp	-
28	14M7518	1	Flange Nut	M10
29	AT410237	1	Wiring Harness	(SUB FOR AT346598)
30	57M7629	2	Elec. Connector Housing	-
31	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
32	X05CP-16	1	Fitting Plug	-
33	AT348006	2	Oil Line	-
34	AT348007	1	Oil Line	-
35	AT348008	1	Oil Line	-
36	AT348009	1	Oil Line	-
37	AT348010	1	Tube	-
38	AT348341	1	Hydraulic Hose	30.1752" X 1320 mm (52") X 30.1752"
39	AT348342	1	Hydraulic Hose	Fabricate
40	AT348343	2	Hydraulic Hose	42.8752" X 1346 mm (53") X 42.8752"
41	19M7806	1	Screw	M10 X 50
50	F121285	4	Hydraulic Hose	-
59	F308852	1	Hydraulic Hose	Fabricate
61	F387551	1	Guide	-
62	F390138	1	Tube	-
67	T105773	1	Guide	-
70	T78715	2	Nut	36.525 mm (1-7/16")
75	AT348340	2	Hydraulic Hose	-
