Открытый узел

HOIST & STICK CYLINDER - MAIN BOOM

HOIST & STICK CYLINDER - MAIN BOOM

HOIST & STICK CYLINDER - MAIN BOOM

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

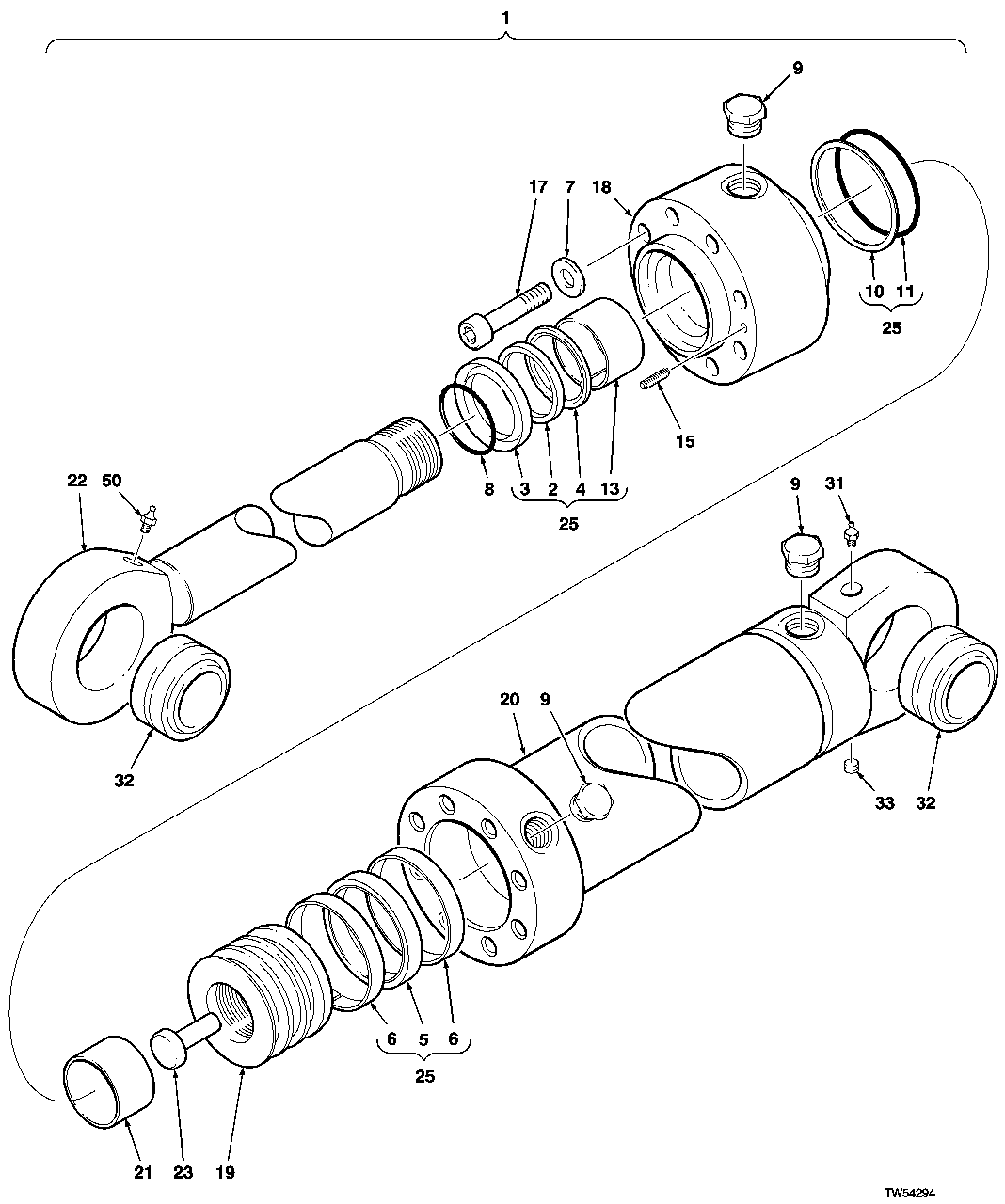

HOIST & STICK CYLINDER - MAIN BOOM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F393568	1	Hydraulic Cylinder	(CANNOT USE AH222350 W/ F393568)
2	-	1	Part 2	ROD
3	-	1	Part 3	ROD WIPER
4	-	1	Part 4	STEP
5	-	1	Part 5	PISTON
6	-	2	Part 6	PISTON
7	810002100	8	WASHER*3/4	-
8	810319600	1	O-Ring	-
9	X05CP-16	2	Fitting Plug	(SUB FOR 810370500)
10	-	1	Part 10	-
11	-	1	Part 11	-
13	-	1	Part 12	ROD GUIDE
15	F123873	2	Set Screw	-
17	F124124	8	Screw	-
18	F386413	1	Hydr. Cylinder Rod Guide	-
19	T256671	1	Piston	(SUB FOR F393569 ) (ALSO ORDER T13624 AND 22H979)
20	-	1	Part 17	-
21	F386454	1	Sleeve	-
22	F386884	1	Rod	-
23	F393570	1	Plunger	CUSHION
25	F437471	1	Seal Kit	INCLUDES ITEMS 2-6, 10, 11, 13
31	JD7759	1	Lubrication Fitting	(SUB FOR 810000100)
32	AT394501	2	Self-Aligning Bushing	(SUB FOR F121024)
33	15H558	1	Pipe Plug	1/8", (SUB FOR 810068900)
50	JD7759	1	Lubrication Fitting	USED W/ AUTO LUB SYSTEM
50	T245870	1	Lubrication Fitting	(SUB FOR <service-part qty="1">810104100</service-part> ) (SUB FOR <service-part qty="1">JD7763</service-part>)USED W/ MANUAL LUB SYSTEM
