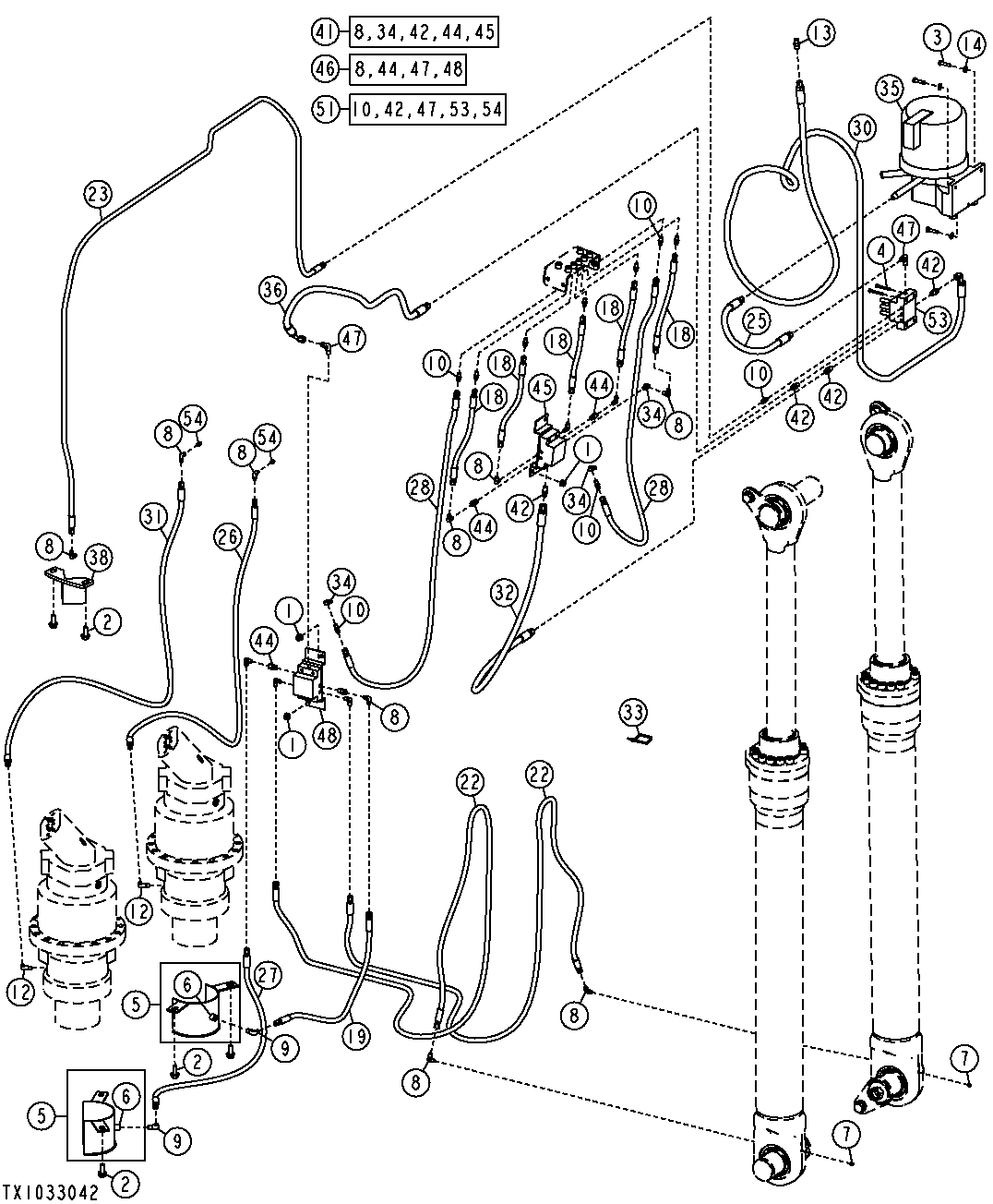

AUTO LUBRICATION SYSTEM - STANDARD - CARRIER SECTION

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	14	Flange Nut	M10
2	19M7789	6	Screw	M12 X 30
3	19M8008	3	Cap Screw	M8 X 35
4	19M8329	4	Cap Screw	M6 X 50
5	700075300	2	Grease Cup	(SUB FOR 810000100)
6	810261500	1	Coupling	-
7	810068900	3	Plug	(SUB FOR 810273400)
8	810273400	8	Elbow Fitting	-
9	810273500	2	Elbow Fitting	(SUB FOR 810280700)
10	810280700	31	FITT*1/8NPTFX7/16-20 -	(SUB FOR 810273400)
12	810473800	3	Elbow Fitting	(SUB FOR 810630200)
13	810630200	2	FITTING -	-
14	810768000	3	WASHER*5/16	W/STANDARD BOOM
18	811409000	8	Hydraulic Hose	-
19	811410000	1	Hydraulic Hose	W/STANDARD BOOM Fabricate
22	811413800	2	Hydraulic Hose	-
23	811414000	1	Hydraulic Hose	Fabricate
25	811458100	1	Hydraulic Hose	Fabricate W/STANDARD BOOM
26	811726600	1	Hydraulic Hose	Fabricate W/STANDARD BOOM
27	811735100	1	Hydraulic Hose	Fabricate
28	811735600	2	Hydraulic Hose	Fabricate
30	811778600	1	Hydraulic Hose	Fabricate
31	811816900	1	Hydraulic Hose	-
32	811914100	1	Hydraulic Hose	Fabricate, (SUB FOR F120817)
33	840866000	20	TIE STRAP -	-
34	F120817	3	Elbow Fitting	-
35	F121202	1	Pump	-
36	F124174	1	Hydraulic Hose	Fabricate
38	F277697	1	Guard	-
41	F283442	1	Hyd Actuated Control Valve	-
42	810189300	4	FITTING	-
43	810273400	5	Elbow Fitting	-
44	811132200	3	FITTING MAL/FEM NPTF -	W/STANDARD BOOM
45	F121186	1	Hyd Actuated Control Valve	W/STANDARD BOOM
46	F283443	1	Hyd Actuated Control Valve	-
47	810189400	2	ELBOW-90 DEG.	-
48	F121185	1	Hyd Actuated Control Valve	-
51	F283456	1	Hyd Actuated Control Valve	FOR LIST OF PARTS SEE INDEX - VALVE, AUTO LUBRICATION MAIN (MAIN)
53	F121188	1	Hyd Actuated Control Valve	(SUB FOR 810273400)
54	JD7759	2	Lubrication Fitting	(SUB FOR 811132200)

AUTO LUBRICATION SYSTEM - STANDARD - CARRIER SECTION
