Transmission Bypass Cooler Plumbing (Outside Dozer) (STD / WT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT369284	2	Bracket	-
2	AT360806	1	Hose Clamp	-
3	AT136909	2	Clamp	-
4	AT316759	1	Hydraulic Hose	Fabricate
5	AT336670	1	Hydraulic Hose	Fabricate
6	AT301571	1	Hydraulic Hose	Fabricate
7	AT381988	1	Hydraulic Hose	Fabricate
8	AT365762	1	Hydraulic Hose	Fabricate
9	AT366214	1	Hydraulic Hose	Fabricate
10	38H1002	1	Tee Fitting	-
11	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
12	38H1037	1	Elbow Fitting	-
13	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
14	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
15	38H1164	3	Adapter Fitting	-
16	T76938	3	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
17	R29936	3	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
18	38H1098	1	Elbow Fitting	-
19	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
20	38H1073	1	Elbow Fitting	-
21	T77858	1	O-Ring	-
22	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
23	38H1438	1	Tee Fitting	-
24	T77858	2	O-Ring	-
25	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
26	38H1042	1	Tee Fitting	-
27	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
28	T242539	2	Block Clamp	-
29	T268556	2	Plate	-
30	T273776	1	Clamp	-
31	19M7783	4	Screw	M10 X 16
32	19M7784	4	Screw	M10 X 20
33	19M7810	4	Screw	M10 X 80
34	H224073	4	Tie Band	-

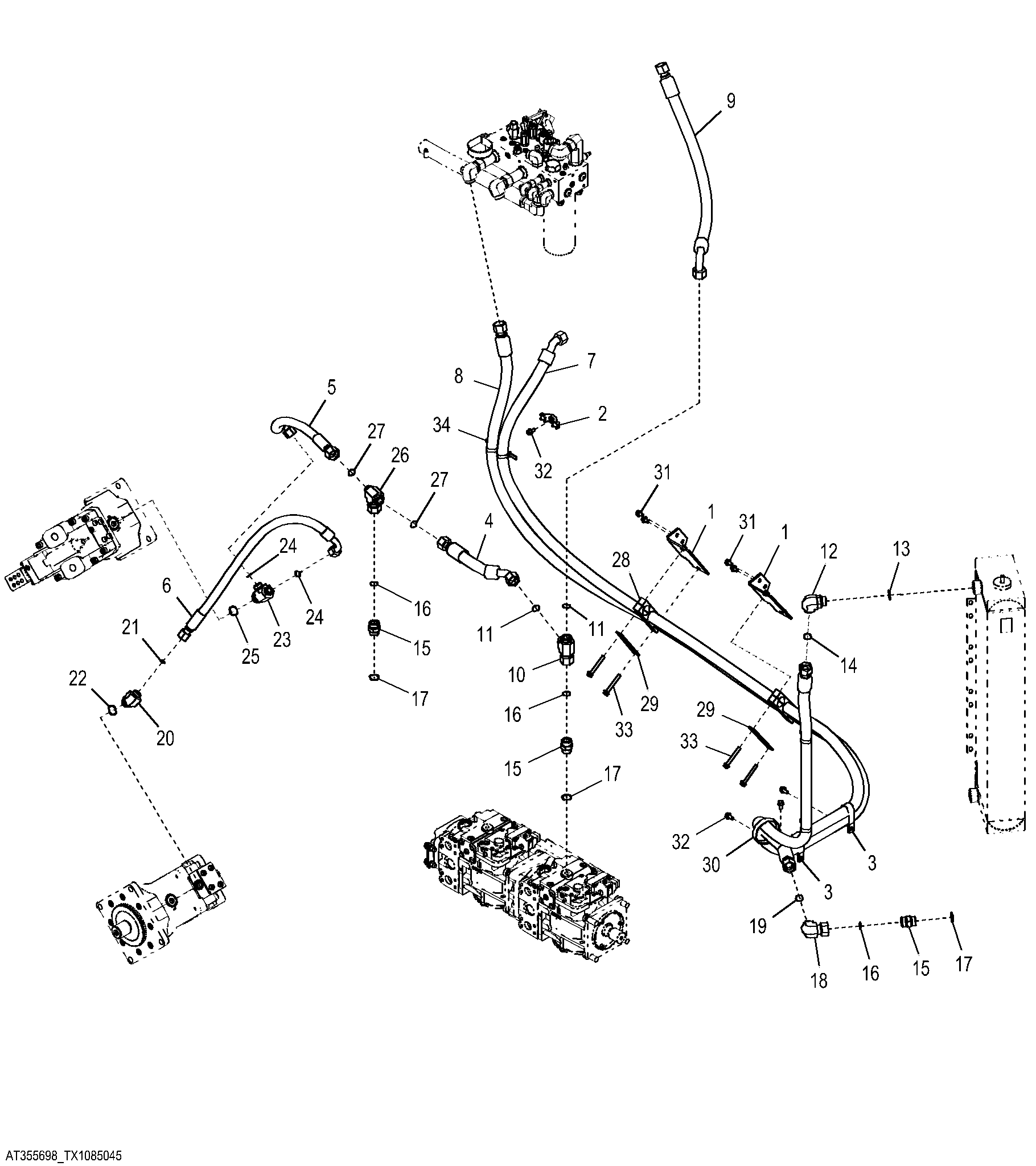

Transmission Bypass Cooler Plumbing (Outside Dozer) (STD / WT)

Нет текстового описания
