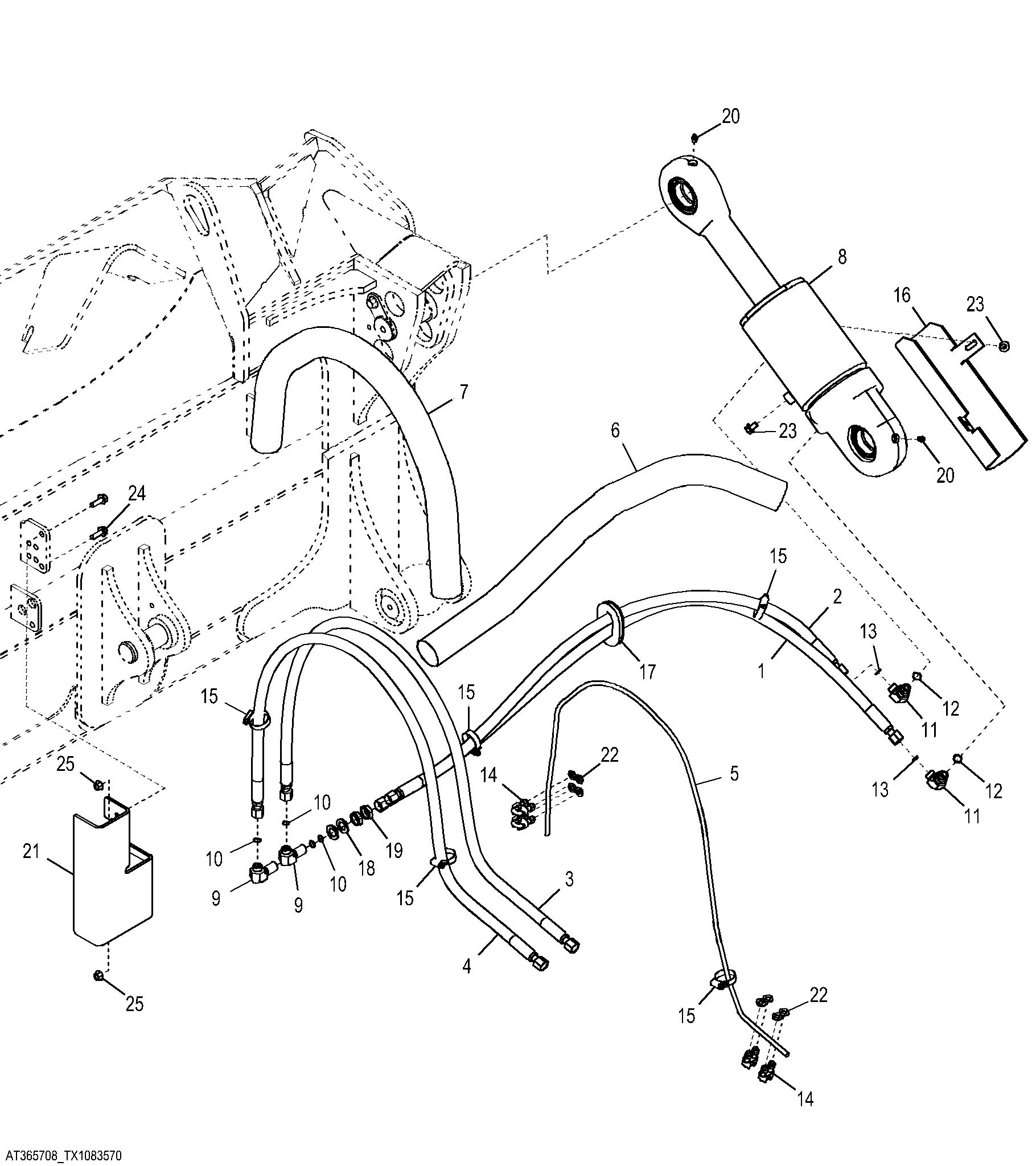

Tilt Cylinder And Plumbing (Outside Dozer) STD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT304481	1	Hydraulic Hose	Fabricate
2	AT304556	1	Hydraulic Hose	Fabricate
3	AT362890	1	Hydraulic Hose	Fabricate
4	AT362890	1	Hydraulic Hose	Fabricate
5	-	1	Part 5	(MAKE FROM T183730) (CTL)
6	-	1	Part 6	Fabricate, (MAKE FROM PARKER PS-B-35) (CTL 53 in.)
7	-	1	Part 7	Fabricate, (MAKE FROM PARKER PS-B-35) (CTL 57 in.)
8	AH208631	1	Hydraulic Cylinder	Components Listed On Separate Page
9	38H1323	2	Elbow Fitting	-
10	T77857	4	O-Ring	-
11	38H1005	2	Elbow Fitting	-
12	R26375	2	O-Ring	-
13	T77857	2	O-Ring	-
14	AT62123	4	Clamp	-
15	AR44217	5	Clamp	-
16	T203518	1	Guard	-
17	-	1	Part 17	(MAKE FROM T82659) (CTL .833 ft.)
18	24M7396	2	Washer	21 X 34 X 3 mm
19	T78716	2	Nut	-
20	T162396	2	Lubrication Fitting	-
21	T203519	1	Hose Guard	-
22	24M7239	8	Washer	10.700 X 21 X 2.500 mm
23	19M7783	2	Screw	M10 X 16
24	19M7786	2	Screw	M10 X 30
25	14M7296	2	Flange Nut	M10

Tilt Cylinder And Plumbing (Outside Dozer) STD
