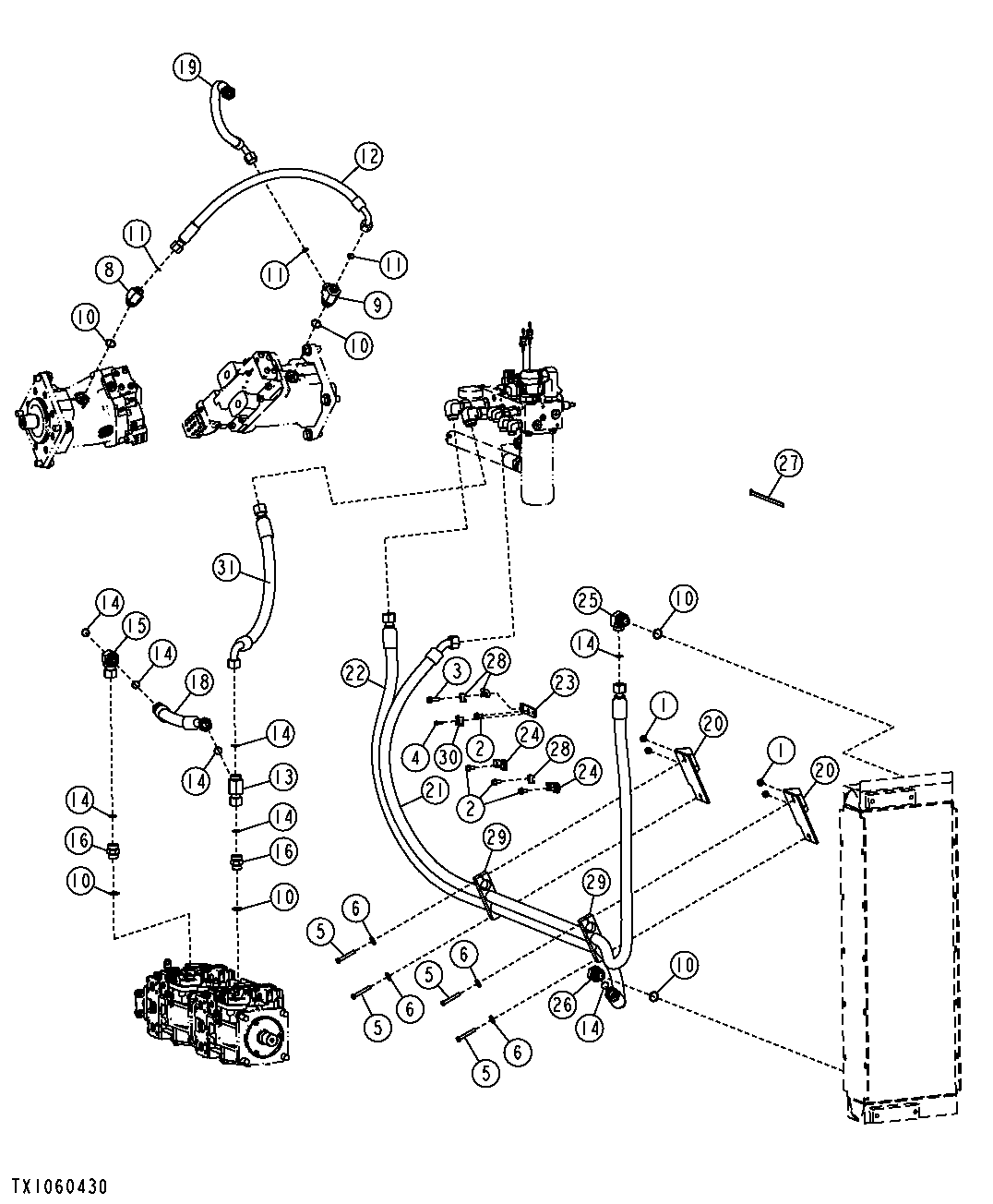

Transmission / Hydrostatic Bypass Cooler Plumbing

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	4	Screw	M10 X 16
2	19M7784	4	Screw	M10 X 20
3	19M7835	1	Screw	M10 X 35
4	19M7863	1	Screw	M6 X 25
5	19M7875	4	Cap Screw	M10 X 70
6	24M7296	4	Washer	10.500 X 30 X 2.500 mm
8	38H1073	1	Elbow Fitting	-
9	38H1438	1	Tee Fitting	-
10	R29936	5	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
11	T77858	3	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
12	AT301571	1	Hydraulic Hose	30.1752" X 991 mm (39") X 30.1752", Fabricate
13	38H1002	1	Tee Fitting	-
14	T76938	7	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
15	AT172877	1	Tee Fitting	-
16	38H1164	1	Adapter Fitting	-
18	AT316759	1	Hydraulic Hose	36.5252" X 357 mm (14") X 36.5252", Fabricate
19	AT336670	1	Hydraulic Hose	36.5252" X 889 mm (35") X 30.1752", Fabricate
20	AT353402	2	Bracket	-
21	AT356316	1	Hydraulic Hose	36.5252" X 3949 mm (155-1/2") X 36.5252", Fabricate
22	AT356317	1	Hydraulic Hose	Fabricate
23	AT356321	1	Plate	-
24	AT360806	2	Hose Clamp	-
25	38H1037	1	Elbow Fitting	-
26	38H1049	1	Elbow Fitting	-
27	H224073	9	Tie Band	-
28	N380408	3	Clamp	-
29	T242539	2	Block Clamp	-
30	T242932	1	Hose Clamp	-
31	AT366214	1	Hydraulic Hose	36.5252" X 953 mm (37-1/2") X 36.5252", Fabricate

Transmission / Hydrostatic Bypass Cooler Plumbing
