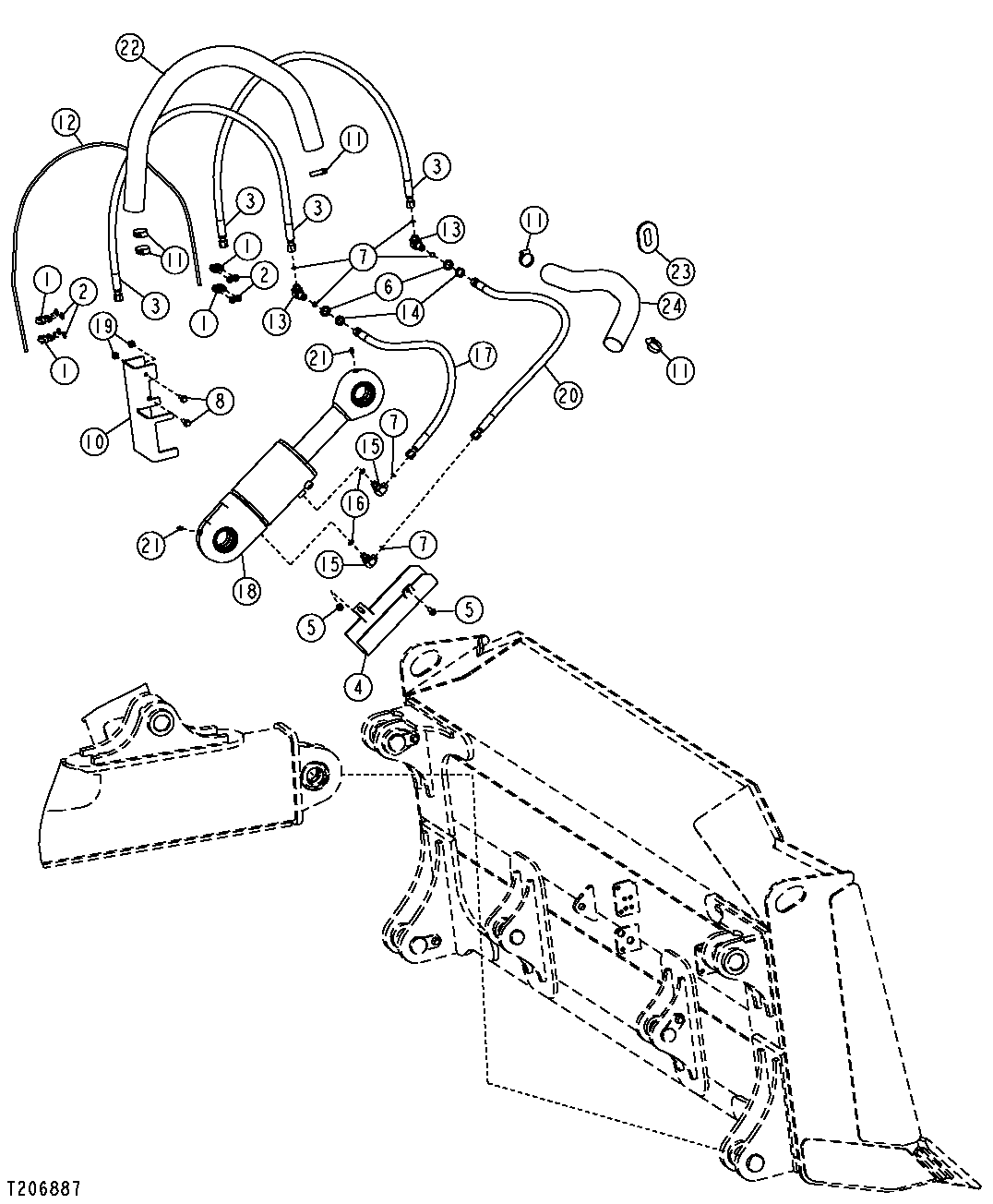

Tilt Cylinder Plumbing / Hydraulics w/ Outside Dozer

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT62123	4	Clamp	-
2	24M7239	8	Washer	10.700 X 21 X 2.500 mm
3	AT310045	2	Hydraulic Hose	Fabricate
4	T203518	1	Guard	-
5	19M7783	2	Screw	M10 X 16
6	24M7396	2	Washer	21 X 34 X 3 mm
7	T77857	6	O-Ring	-
8	19M7786	2	Screw	M10 X 30
10	T203519	1	Hose Guard	-
11	AR44217	5	Clamp	-
12	-	1	Part 11	(MAKE FROM T183730)(CTL)
13	38H1323	2	Elbow Fitting	-
14	T78716	2	Nut	-
15	38H1005	2	Elbow Fitting	-
16	R26375	2	O-Ring	-
17	AT304481	1	Hydraulic Hose	Fabricate
18	AH208631	1	Hydraulic Cylinder	Components Listed On Another Page Tilt Cylinder
19	14M7296	2	Flange Nut	M10
20	AT304644	1	Hydraulic Hose	Fabricate
21	T162396	2	Lubrication Fitting	(HS, SAE 8)
22	-	2	Part 21	57 in., 1448 mm, Fabricate, (MAKE FROM PARKER PS-B-35)
23	-	1	Part 22	54 in., 1377 mm, Standard Wide Track, (MAKE FROM PARKER PS-B-33)
24	-	1	Part 23	53 in.,1345 mm, Standard Fabricate, (MAKE FROM PARKER PS-B-35)

Tilt Cylinder Plumbing / Hydraulics w/ Outside Dozer
